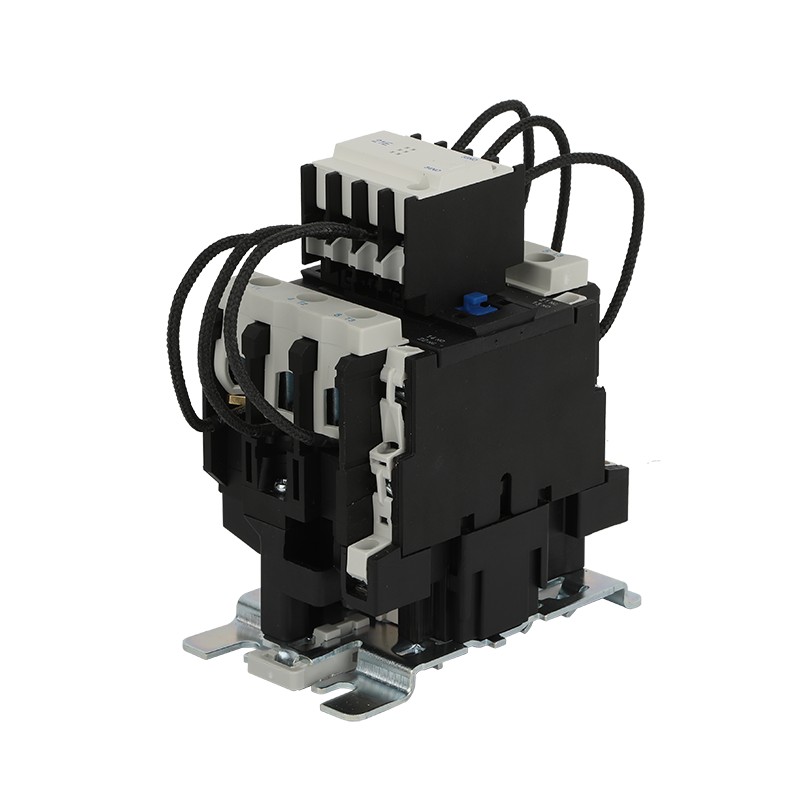

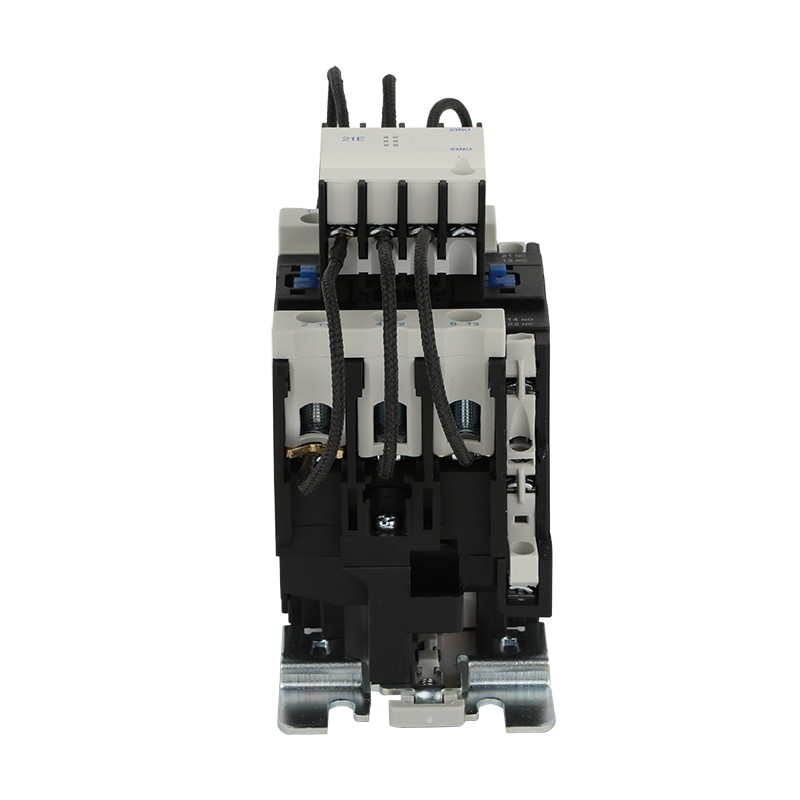

คอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19

ในระบบชดเชยพลังงานรีแอกทีฟแรงดันต่ำ การสลับวงจรการชดเชยตัวเก็บประจุที่เชื่อถือได้เป็นกุญแจสำคัญในการรับประกันการทำงานที่เสถียรของระบบชดเชยพลังงานรีแอกทีฟแรงดันต่ำทั้งหมด การเลือกพิกัดกระแสที่เหมาะสมที่สุดสำหรับคอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 สำหรับระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำของคุณก็เหมือนกับการเลือกขนาดที่เหมาะสมที่สุดของลิ้นหัวใจสำหรับหัวใจที่มีการทำงานบกพร่อง - หากพิกัดกระแสไฟน้อยเกินไป คอนแทคเตอร์จะได้รับความเสียหายเนื่องจากการโอเวอร์โหลด และหากพิกัดกระแสไฟสูงเกินไป ความประหยัดและประสิทธิภาพของคอนแทคเตอร์จะไม่ดี Geyue Electric ทราบดีว่าการเลือกคอนแทคเตอร์สลับตัวเก็บประจุซีรีส์ CJ19 อย่างถูกต้องเป็นข้อกังวลที่แท้จริงสำหรับผู้ใช้จำนวนมากเมื่อสร้างโซลูชันการชดเชยคงที่ที่ประหยัดและเชื่อถือได้ บทความนี้จะอธิบายอย่างชัดเจนถึงวิธีการทางวิทยาศาสตร์ในการจับคู่พิกัดกระแสที่เหมาะสมที่สุดสำหรับคอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 ในวงจรชดเชยตัวเก็บประจุของคุณ

ทำความเข้าใจภารกิจพิเศษของคอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19

ก่อนอื่น ผู้ใช้ต้องตระหนักอย่างชัดเจนว่าในฐานะผู้ดำเนินการโดยตรงของการดำเนินการสลับตัวเก็บประจุ คอนแทคเตอร์สลับตัวเก็บประจุซีรีส์ CJ19 ไม่ใช่คอนแทคเตอร์ธรรมดา เป็นคอนแทคเตอร์ประเภทหนึ่งที่ออกแบบมาเพื่อเปิดปิดตัวเก็บประจุโดยเฉพาะ ภารกิจหลักของพวกเขาคือการจัดการกระแสไฟกระชากปิดขนาดใหญ่ที่เกิดขึ้นเมื่อตัวเก็บประจุเชื่อมต่อกับวงจรอย่างปลอดภัย ภายใต้สภาวะการทำงานเช่นนี้ คอนแทคเตอร์ทั่วไปมีแนวโน้มที่จะสัมผัสกับการเชื่อมหรือการหลอมละลายของหน้าสัมผัส แต่คอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 สามารถจำกัดกระแสไฟกระชากให้อยู่ภายใน 20 เท่าของกระแสไฟที่กำหนดผ่านการเพิ่มประสิทธิภาพพิเศษในโครงสร้างหลักและการออกแบบวงจรแม่เหล็ก ดังนั้นจึงรับประกันอายุการใช้งานทางไฟฟ้าของตัวเอง การทำความเข้าใจ "ลักษณะพิเศษ" ของคอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 เป็นขั้นตอนแรกในการเลือกพิกัดกระแสไฟที่เหมาะสมที่สุดอย่างถูกต้อง

การจับคู่พิกัดกระแสที่เหมาะสมที่สุดสำหรับคอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 นั้นไม่ได้เทียบเท่ากับเพียงแค่การติดต่อสื่อสารโดยตรงตามพารามิเตอร์ที่แสดงบนฉลากของตัวเก็บประจุ กระบวนการคัดเลือกที่เข้มงวดต้องคำนึงถึงข้อมูลสำคัญสองประการที่เกี่ยวข้องกับกระแส ได้แก่ กระแสไฟในสภาวะคงตัว และผลกระทบของกระแสไฟกระชากแบบไดนามิก

ฝึกฝนสูตรหลักสำหรับกระแสไฟฟ้าที่ใช้งาน

การคำนวณกระแสการทำงานในสภาวะคงตัวขึ้นอยู่กับสภาวะการทำงานสูงสุดของตัวเก็บประจุระหว่างการทำงานจริง สูตรหลักคือ: กระแสไฟที่ใช้งาน (A) = พิกัดความจุของตัวเก็บประจุ (kvar) / (√3 * แรงดันไฟฟ้าของสายไฟที่ใช้งานจริง (kV)) เป็นสิ่งสำคัญอย่างยิ่งที่จะต้องทราบว่าถ้าแรงดันไฟฟ้าที่กำหนดของตัวเก็บประจุสูงกว่าแรงดันไฟฟ้าที่ใช้งานของระบบ ความจุเอาท์พุตจริงและกระแสไฟฟ้าของตัวเก็บประจุจะลดลงตามปัจจัยกำลังสอง ในสถานการณ์นี้ พื้นฐานในการเลือกคอนแทคเตอร์คือสภาพการทำงานจริงของตัวเก็บประจุในระบบเฉพาะ แทนที่จะเป็นพารามิเตอร์ในอุดมคติที่แสดงอยู่บนป้ายชื่อของตัวเก็บประจุ นั่นคือสำหรับคอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 ควรเลือกพิกัดกระแสที่เหมาะสมที่สุดให้เล็กลงและประหยัดมากขึ้นโดยพิจารณาจากกระแสการทำงานจริงของตัวเก็บประจุหลังจากการลดลง

อย่างไรก็ตาม ไม่ว่าคอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 จะสามารถดำเนินการเปิดและปิดตัวเก็บประจุได้สำเร็จและปลอดภัยหรือไม่ ส่วนใหญ่เป็นผลมาจากว่าสามารถทนต่อกระแสไฟกระชากแบบไดนามิกในวงจรได้หรือไม่ กระแสไฟทำงานที่ได้รับการจัดอันดับของคอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 ถูกกำหนดภายใต้เงื่อนไขที่สามารถทนต่อแรงกระแทกกระแสไฟกระชากมาตรฐานนับพันหรือหลายหมื่นครั้ง ดังนั้นวิธีที่มีประสิทธิภาพและแม่นยำที่สุดในการเลือกกระแสไฟพิกัดที่เหมาะสมที่สุดสำหรับคอนแทคเตอร์ซีรีส์ CJ19 คือการอ้างอิงถึงตารางเปรียบเทียบ "ความจุของตัวเก็บประจุ - รุ่นคอนแทคเตอร์ที่แนะนำ" ที่จัดทำโดยผู้ผลิต ตัวอย่างเช่น ในระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำที่มีแรงดันไฟฟ้าพิกัด 400V ความจุพิกัดของตัวเก็บประจุตัวเดียวที่ 30kvar และกระแสไฟฟ้าในสภาวะคงที่ประมาณ 43A ต่อตัวเก็บประจุ เมื่อพิจารณาถึงกระแสไฟกระชากในวงจร เรามักจะแนะนำให้ผู้ใช้เลือกคอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 ที่มีกระแสพิกัดไม่ต่ำกว่า 63A

พิจารณาตัวแปรหลักในสถานที่ในการใช้งานจริง

ในขณะที่รวมการใช้สูตรและตารางเปรียบเทียบเข้าด้วยกันแล้ว การพิจารณาตัวแปรในสถานที่อย่างละเอียดมากขึ้นจะช่วยให้คุณสามารถเลือกคอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 ที่มีพิกัดกระแสไฟที่ใกล้เคียงกับความเหมาะสมที่สุดมากที่สุด ตัวแปรหลักที่ต้องพิจารณาคือกลยุทธ์การสลับที่นำมาใช้โดยโครงการชดเชยพลังงานปฏิกิริยาในพื้นที่: เป็นการสลับหน่วยเดียว (หมายความว่าตัวเก็บประจุแต่ละตัวได้รับการควบคุมอย่างอิสระและสลับทีละตัว)? หรือเป็นแบบหลายยูนิตที่ถูกจัดกลุ่มและการสลับแบบวน (หมายถึงตัวเก็บประจุหลายตัวจะถูกจัดกลุ่มเป็นหน่วยเดียวอย่างถาวรและสับเปลี่ยนโดยรวมในหนึ่งรอบ โดยแต่ละกลุ่มของตัวเก็บประจุหลายตัวเป็นหน่วยขั้นต่ำ) เมื่อใช้กลยุทธ์ "การสลับกลุ่ม" หากเปิดใช้งานตัวเก็บประจุกลุ่มหนึ่ง (กลุ่ม A) เป็นครั้งแรก และตัวเก็บประจุกลุ่มที่สอง (กลุ่ม B) เปิดในภายหลัง จากนั้นทันทีที่ปิดสวิตช์ กระแสไฟกระชากที่สร้างโดยกลุ่ม B ไม่เพียงมาจากแรงดันไฟฟ้าของโครงข่ายเท่านั้น แต่ยังมาจากตัวเก็บประจุที่มีประจุแล้วในกลุ่ม A ซึ่งจะคายประจุไปยังกลุ่ม B ทันที ซึ่งจะนำไปสู่กระแสไฟฟ้าไหลเข้าที่ทับซ้อนที่ใหญ่กว่าเมื่อเปิดสวิตช์กลุ่มเดียว ในเวลานี้ ข้อมูลจำเพาะของคอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 ควรได้รับการอัปเกรดอย่างเหมาะสม กล่าวคือ เลือกคอนแทคเตอร์ที่มีพิกัดกระแสไฟสูงกว่า ตัวแปรที่สองที่ต้องพิจารณาคือสภาพแวดล้อมฮาร์มอนิกของระบบ: เมื่อปริมาณฮาร์มอนิกพื้นหลังสูง กระแสของวงจรตัวเก็บประจุจะเพิ่มขึ้นเนื่องจากฮาร์โมนิค และอาจทำให้เกิดการขยายเสียงสะท้อน ขอแนะนำให้จองส่วนต่างเพิ่มเติม 15% -25% ตามค่ากระแสไฟฟ้าที่คำนวณได้ หรือใช้ตัวเก็บประจุอัจฉริยะป้องกันฮาร์มอนิกเป็นพิเศษ ตัวแปรสุดท้ายที่ต้องพิจารณาคือวิธีการติดตั้งและสภาพแวดล้อมการทำงาน: วิธีการติดตั้งที่หนาแน่นและสภาพแวดล้อมการทำงานที่มีการระบายอากาศไม่ดีจะทำให้สภาวะการกระจายความร้อนของคอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 แย่ลง ซึ่งส่งผลต่อความสามารถในการรับน้ำหนัก เมื่อเลือกจำเป็นต้องอัพเกรดข้อมูลจำเพาะอย่างเหมาะสมนั่นคือเลือกคอนแทคเตอร์ที่มีพิกัดกระแสไฟที่ใหญ่กว่า

โซลูชั่นแบบครบวงจรของ Geyue Electric

เพื่อสร้างระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำที่มั่นคงและเชื่อถือได้ สิ่งที่ผู้ใช้ต้องการนั้นนอกเหนือไปจากการจับคู่คอนแทคเตอร์สวิตชิ่งตัวเก็บประจุซีรีส์ CJ19 ที่ถูกต้อง สิ่งที่จำเป็นอย่างแท้จริงคือการประสานงานที่สมบูรณ์แบบระหว่างส่วนประกอบทั้งหมด และนี่คือค่านิยมหลักที่ Geyue Electric มอบให้กับผู้ใช้ของเรา

ในฐานะผู้ผลิตมืออาชีพที่มีประวัติอันยาวนานในด้านการชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ Geyue Electric ไม่เพียงแต่นำเสนอส่วนประกอบคุณภาพสูงอย่างเต็มรูปแบบตั้งแต่คอนแทคเตอร์สวิตช์ตัวเก็บประจุซีรีส์ CJ19 ไปจนถึงตัวเก็บประจุป้องกันฮาร์มอนิก เครื่องปฏิกรณ์ซีรีส์ และตัวควบคุม APFC เท่านั้น แต่ยังมอบโซลูชันแบบครบวงจรโดยอิงจากการวิเคราะห์โหลดที่แม่นยำและการวินิจฉัยระบบอีกด้วย ทีมเทคนิคของเราจะพิจารณาโครงสร้างการกระจาย คุณลักษณะโหลด และสภาวะฮาร์มอนิกของคุณอย่างละเอียด และออกแบบระบบที่สมบูรณ์ตั้งแต่การเลือกที่แม่นยำไปจนถึงการเดินสายที่ปรับให้เหมาะสมที่สุดสำหรับคุณ เพื่อให้มั่นใจว่าแต่ละวงจรเข้ากันได้อย่างปลอดภัย เพื่อให้อุปกรณ์ชดเชยของคุณไม่เพียงแต่ปรับปรุงตัวประกอบกำลังได้อย่างมีประสิทธิภาพ แต่ยังให้อายุการใช้งานที่ยาวนานขึ้นและลดต้นทุนการบำรุงรักษาโดยรวมอีกด้วย
