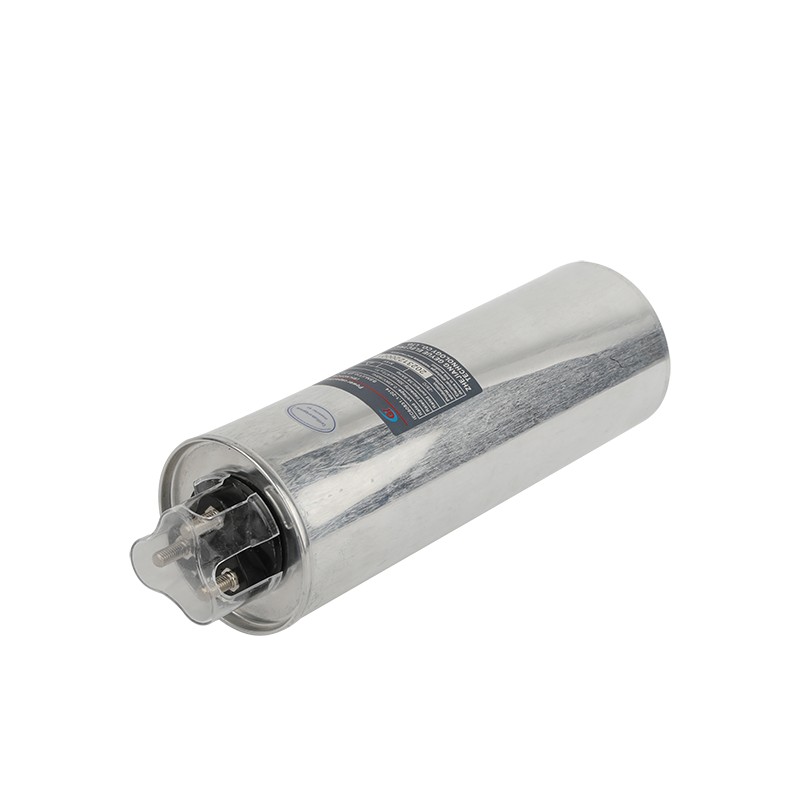

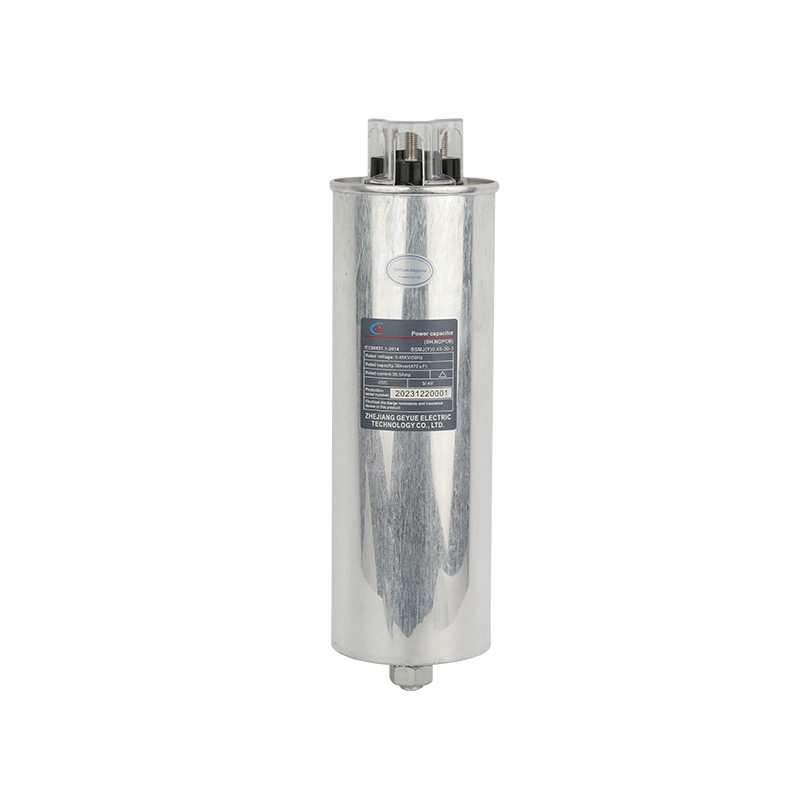

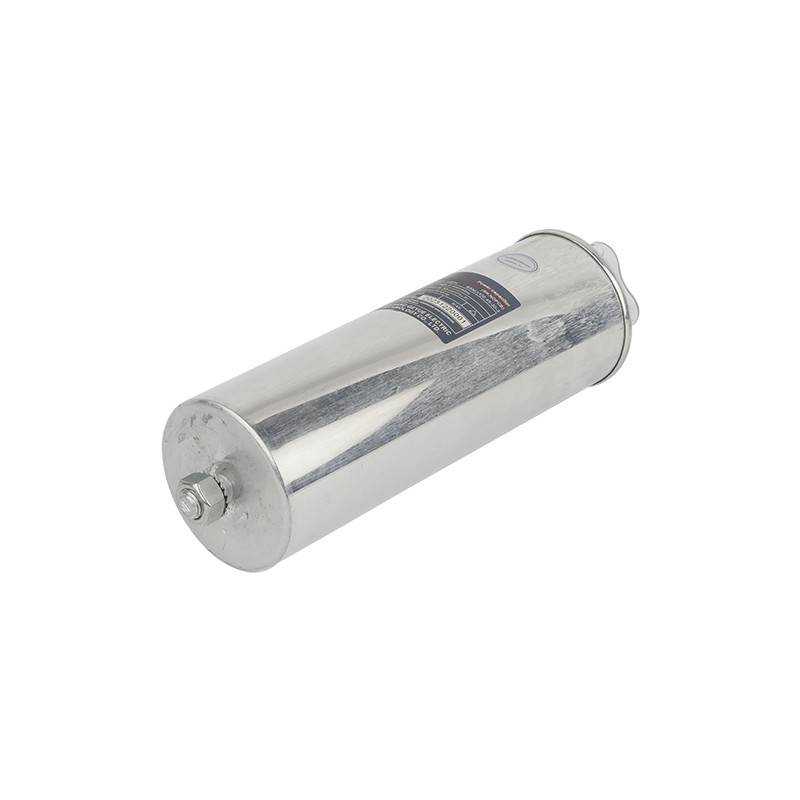

ตัวเก็บประจุแรงดันต่ำทรงกระบอก

ในด้านเทคโนโลยีวิศวกรรมสำหรับตัวเก็บประจุแบบขนานที่รักษาตัวเองได้ การออกแบบโครงสร้างเปลือกนั้นยังห่างไกลจากการเลือกรูปลักษณ์ที่เรียบง่าย เป็นข้อพิจารณาหลักที่เกี่ยวข้องกับความปลอดภัยและความน่าเชื่อถือของผลิตภัณฑ์ เมื่อไฟฟ้าแรงสูงเกิดขึ้นทันทีทันใดภายในตัวเก็บประจุเนื่องจากการดำเนินการซ่อมแซมตัวเองหรือสภาวะการทำงานที่ผิดปกติ เปลือกจะกลายเป็นด่านแรกในการป้องกันแรงดันช็อกภายใน Ge Yue Electric จากการวิเคราะห์ทางกลเชิงลึกและการทดลองจำนวนมาก พบว่าเปลือกทรงกระบอกของตัวเก็บประจุแรงดันต่ำทรงกระบอกมีข้อได้เปรียบทางโครงสร้างมากกว่าในการรับน้ำหนักแรงดันเมื่อเปรียบเทียบกับเปลือกสี่เหลี่ยมของตัวเก็บประจุแรงดันต่ำรูปสี่เหลี่ยมผืนผ้า

เมื่อเปลือกทรงกระบอกของตัวเก็บประจุแรงดันไฟฟ้าต่ำทรงกระบอกอยู่ภายใต้แรงดันภายใน การกระจายความเค้นของตัวเก็บประจุจะแสดงคุณลักษณะที่สม่ำเสมออย่างมาก ตามหลักการทางกลศาสตร์ของภาชนะที่มีผนังบาง โครงสร้างทรงกระบอกส่วนใหญ่จะสร้างความเค้นตามเส้นรอบวงและความเค้นตามแนวแกนภายใต้การกระทำของแรงดันภายใน ความเค้นทั้งสองประเภทนี้สามารถส่งผ่านอย่างต่อเนื่องและสม่ำเสมอไปตามเปลือก หลีกเลี่ยงปรากฏการณ์ความเข้มข้นของความเครียดที่เกิดขึ้นที่มุมของเปลือกรูปทรงสี่เหลี่ยมได้อย่างมีประสิทธิภาพ จุดเชื่อมต่อมุมขวาของเปลือกรูปทรงสี่เหลี่ยมจะก่อให้เกิดจุดรวมความเครียดตามธรรมชาติ ภายใต้การกระทำของแรงกดดันแบบวงจรในระยะยาว พื้นที่เหล่านี้มีแนวโน้มที่จะทำให้เกิดรอยแตกเมื่อยล้า อย่างไรก็ตาม การออกแบบโครงสร้างทรงกระบอกที่เพรียวบางทำให้สามารถกระจายแรงดันภายในอย่างสม่ำเสมอทั่วทั้งพื้นผิวของเปลือก ดังนั้นจึงช่วยเพิ่มกำลังรับแรงอัดและอายุการใช้งานของตัวเก็บประจุได้อย่างมาก ข้อมูลการทดสอบของเราแสดงให้เห็นว่าภายใต้สภาวะความหนาของผนังเดียวกัน แรงดันระเบิดโดยเฉลี่ยของเปลือกทรงกระบอกจะสูงกว่าแรงดันระเบิดของเปลือกสี่เหลี่ยมประมาณ 25%

ในระหว่างการทำงาน ตัวเก็บประจุแบบซ่อมแซมตัวเองจะพบกับแรงดันภายในที่ผันผวนบ่อยครั้ง การดำเนินการซ่อมแซมตัวเองแต่ละครั้งจะสร้างก๊าซจำนวนเล็กน้อย ส่งผลให้แรงดันภายในภาชนะเปลี่ยนแปลงชั่วคราว โครงสร้างทรงกระบอกของตัวเก็บประจุแรงดันต่ำทรงกระบอกซึ่งมีรูปทรงเรขาคณิตที่ต่อเนื่องและสมบูรณ์ แสดงให้เห็นถึงประสิทธิภาพทางกลที่มีความเสถียรมากกว่าเมื่อเปรียบเทียบกับโครงสร้างสี่เหลี่ยมจัตุรัสของตัวเก็บประจุทรงสี่เหลี่ยมเมื่อต้องรับมือกับแรงกดซ้ำๆ การทดลองแสดงให้เห็นว่าหลังจากผ่านการทดสอบวงจรแรงดันซ่อมแซมตัวเองจำลองนับล้านครั้ง ระดับการเสียรูปของเปลือกทรงกระบอกเป็นเพียงหนึ่งในสามของระดับการเสียรูปของเปลือกสี่เหลี่ยม ความสามารถในการต้านทานแรงกระแทกแบบวนนี้ทำให้ตัวเก็บประจุทรงกระบอกเหมาะอย่างยิ่งสำหรับการใช้งานในสถานการณ์การชดเชยไดนามิกที่จำเป็นต้องมีการสลับบ่อยครั้ง ให้การรับประกันทางกลที่มั่นคงสำหรับการทำงานที่เสถียรในระยะยาวของการชดเชยพลังงานรีแอกทีฟ

Geyue Electric ได้พัฒนากระบวนการขึ้นรูปปั๊มลึกโดยเฉพาะสำหรับตัวเก็บประจุแรงดันต่ำทรงกระบอกซีรีส์ BSMJ(Y) ด้วยการใช้วัสดุโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูงและเทคนิคการอบอ่อนแบบพิเศษ เราจึงมั่นใจได้ว่าเปลือกทรงกระบอกสามารถทนต่อแรงดันภายในที่สูงมากในขณะที่ยังคงความหนาของผนังที่ค่อนข้างบางไว้ได้ ตัวเก็บประจุทรงกระบอกของเราผ่านการทดสอบวงจรแรงดันอย่างเข้มงวด ซึ่งสามารถทนต่อแรงกระแทกแรงดันมาตรฐานได้มากกว่าหนึ่งล้านครั้ง ซึ่งเกินกว่ามาตรฐานอุตสาหกรรมมาก ในขณะเดียวกัน โครงสร้างทรงกระบอกก็สร้างเงื่อนไขให้เราปรับโครงร่างของส่วนประกอบภายในให้เหมาะสม ส่งผลให้ไดอิเล็กตริกถูกพันในลักษณะที่เหมาะสมยิ่งขึ้น ซึ่งช่วยเพิ่มประสิทธิภาพทางไฟฟ้าของตัวเก็บประจุให้ดียิ่งขึ้นไปอีก
