อุปกรณ์เสริมค่าชดเชยจะทำงานร่วมกันได้อย่างไร?

คำนำ

ตู้ชดเชยต้องทำงานร่วมกันสามประเด็นหลัก: การปราบปรามฮาร์มอนิก, การชดเชยพลังงานปฏิกิริยาและเสถียรภาพของแรงดันไฟฟ้า เครื่องปฏิกรณ์ตัวเก็บประจุและตัวควบคุมเสริมซึ่งกันและกันเพื่อให้ได้การควบคุมที่มีประสิทธิภาพ ในฐานะผู้ผลิตส่วนประกอบเราจะวิเคราะห์หลักการของการทำงานร่วมกันและปัจจัยการเลือกที่สำคัญจากมุมมองการผลิต

เครื่องปฏิกรณ์เป็นแกนหลักของการควบคุมฮาร์มอนิก

เครื่องปฏิกรณ์นาโนคริสตัลของเราเกิดขึ้นจากแถบ 0.02 มม. โดยใช้กระบวนการดับสูญญากาศทำให้เกิดการสูญเสียหลัก 4.3W/kg (เทียบกับ 8.6W/kg สำหรับแผ่นเหล็กซิลิคอน) การออกแบบช่องว่างอากาศเจ็ดขั้นตอนทำให้มั่นใจได้ว่าการกระจายฟลักซ์ไม่สม่ำเสมอที่≤3% การลดทอน 30dB สำหรับฮาร์มอนิกเหนือคำสั่งที่ 23 เครื่องปฏิกรณ์นี้แสดงน้อยกว่า 3% ประสิทธิภาพการเสื่อมสภาพภายใต้สภาพเกิน 150% และมีอายุการใช้งาน 12 ปี การออกแบบนี้ช่วยลดการบิดเบือนของระบบฮาร์มอนิกจาก 35% เป็น 5% และลดการสูญเสียทองแดงของหม้อแปลงลง 12.7 กิโลวัตต์ แนะนำให้ใช้แบบจำลองการจัดอันดับเครื่องปฏิกรณ์ 14% สำหรับการชาร์จสถานการณ์กองในขณะที่แบบจำลองที่ทนต่อ DC ได้รับการแนะนำสำหรับสถานการณ์เซลล์แสงอาทิตย์

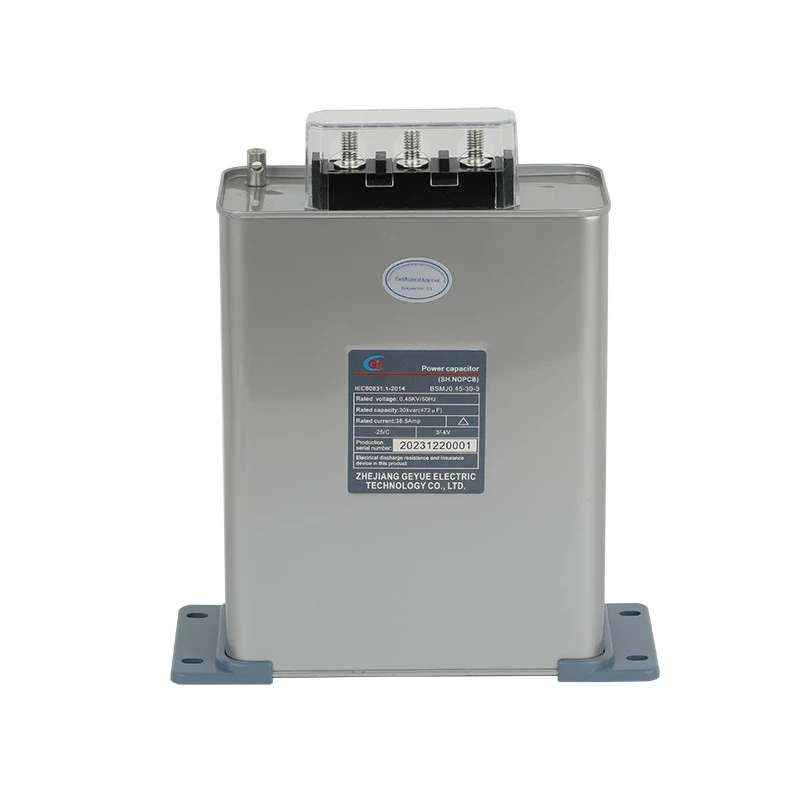

ตัวเก็บประจุส่วนใหญ่เล่นบทบาทของการชดเชยพลังงานปฏิกิริยา

เป็นตัวเก็บประจุพลังงานผู้ผลิตเราใช้วัสดุฟิล์มโพลีโพรพีลีน metallized ที่มีปัจจัยการสูญเสียtanΔ≤ 0.0002 ธนาคารตัวเก็บประจุที่ชาร์จล่วงหน้าของเรา (800 KVAR) รวมกับบัฟเฟอร์การจัดเก็บพลังงานมู่เล่ซึ่งให้ความเร็วในการตอบสนอง 10ms โมดูลบล็อก DC ในตัวตัดการเชื่อมต่อวงจรภายใน 0.1 วินาทีเมื่อตรวจจับองค์ประกอบ DC ≥ 3V โซลูชันนี้รักษาปัจจัยพลังงานที่เสถียร 0.99 ภายใต้การเพิ่มขึ้นของโหลด 150kW ทำให้การลงโทษพลังงานปฏิกิริยาอย่างสมบูรณ์ ตัวเก็บประจุทนต่อกระแสไฟฟ้าเกิน 130% และทำงานได้อย่างเสถียรในอุณหภูมิแวดล้อมตั้งแต่ -40 ° C ถึง 85 ° C

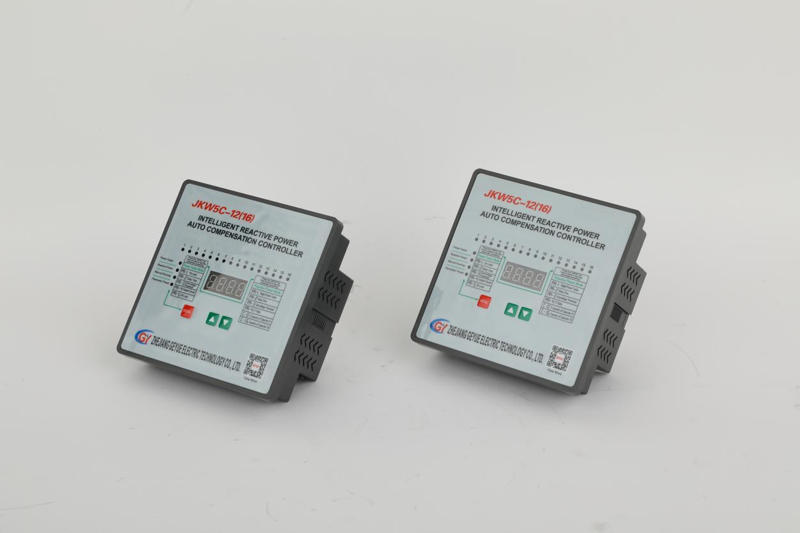

คอนโทรลเลอร์เป็นกุญแจสำคัญในระบบ

คอนโทรลเลอร์ Quad-Core DSP ของเราจับข้อมูลพลังงานที่ 128 คะแนนต่อรอบไฟฟ้าเสร็จสิ้นการวิเคราะห์ Harmonic FFT ภายใน 5 ms โดยการติดตามอนุพันธ์ลำดับที่สองของเส้นโค้งการชาร์จ/การปล่อยแบตเตอรี่จะทำนายความต้องการพลังงานปฏิกิริยา 50ms ล่วงหน้า สิ่งนี้ช่วยให้การวินิจฉัยฮาร์มอนิกทันทีการป้องกันไฟกระชากเชิงรุกและการรักษาเสถียรภาพของแรงดันไฟฟ้าในระหว่างความผันผวนของการโหลด - สร้างระบบป้องกันความผิดพลาดกริดที่คาดการณ์ได้ การใช้โปรโตคอล CAN BUS จะใช้เวลาแฝงการส่งคำสั่งน้อยกว่า 1ms เมื่อความผันผวนของแรงดันไฟฟ้าเกินเกณฑ์ 8% การจัดเก็บพลังงานมู่เล่โดยอัตโนมัติประสานงานเพื่อให้บัฟเฟอร์ 0.1 วินาทีและธนาคารตัวเก็บประจุรีเลย์ชดเชยการชดเชยเพื่อรักษาเสถียรภาพของแรงดันไฟฟ้าลดความกว้างของการสั่นไหวจาก± 15% ถึง± 6% โดยมีความแม่นยำในการควบคุม± 0.5%

อุปกรณ์เสริมทำงานร่วมกันอย่างไร

เมื่อระบบตรวจจับผลกระทบของกองชาร์จคอนโทรลเลอร์จะระบุการลดลงอย่างฉับพลันของปัจจัยพลังงานภายใน 5ms และทริกเกอร์เครื่องปฏิกรณ์เพื่อระงับฮาร์มอนิก 23 (ลดทอนลง 30dB) จากนั้นธนาคารตัวเก็บประจุจะถูกส่งภายใน 10ms เพื่อเติมช่องว่างพลังงานปฏิกิริยาและที่เก็บพลังงานมู่เล่ให้บัฟเฟอร์โอเวอร์โหลด 0.1 วินาที ส่วนประกอบทั้งสามนี้ทำงานร่วมกันเพื่อเติมช่องว่างพลังงานปฏิกิริยา 2000KVAR ภายใน 50ms ทำให้เกิดความผันผวนของแรงดันไฟฟ้าภายใน± 6%

วิธีเลือกเครื่องปฏิกรณ์

ปฏิกิริยาของเครื่องปฏิกรณ์จะต้องตรงกับลำดับฮาร์มอนิก สำหรับสถานการณ์ที่ฮาร์มอนิกที่ 7 มีความโดดเด่นเลือกแบบจำลองปฏิกิริยา 14% จำนวนตัวเก็บประจุทั้งหมดควรได้รับการกำหนดค่าเป็น 1.2 เท่าของช่องว่างพลังงานปฏิกิริยาสูงสุด ธนาคารตัวเก็บประจุ 800 kvar ควรเหมาะสำหรับช่องว่าง 2,000 kvar อัตราการสุ่มตัวอย่างคอนโทรลเลอร์จะต้องเป็น≥128คะแนน/รอบพร้อมเวลาตอบสนองตอบสนอง≤5ms สำหรับการออกแบบการกระจายความร้อนให้สำรองพื้นที่การกระจายความร้อน 0.2 ตารางเมตรสำหรับตัวเก็บประจุทุก 100 kVar เมื่อติดตั้งเครื่องปฏิกรณ์ในแนวตั้งรักษาระยะห่างจากท่ออากาศ 10 ซม.
