ฟังก์ชั่นมหัศจรรย์ของแผ่นป้องกันทองแดงในตัวเก็บประจุ BSMJ Series？ คืออะไร

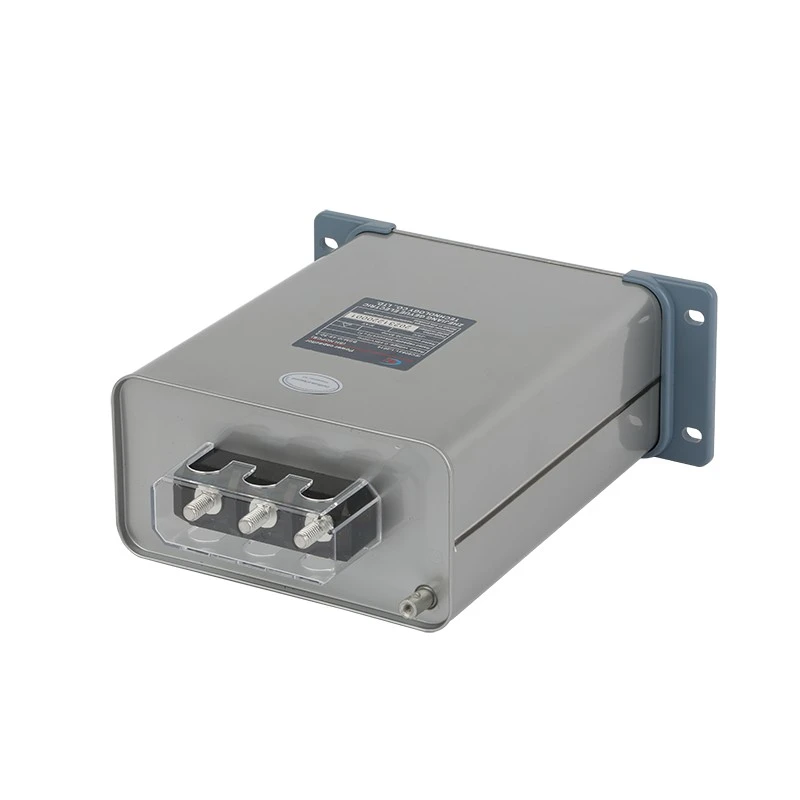

เมื่อเราเปิดหน้าปกของไฟล์BSMJ ซีรี่ส์ตัวเก็บประจุแบบ shunt รักษาตัวเองของ Geyue Electric (ไม่ว่าจะเป็นประเภทกล่องหรือประเภทกระบอกสูบ) สิ่งแรกที่จับตาได้คือแผ่นป้องกันทองแดงที่เชื่อมกับลวดด้วยเครื่องเชื่อมจุดนูน เหตุใดแผ่นป้องกันทองแดงที่ไม่มีมาตรฐานนี้จึงเป็นทุกที่? ฟังก์ชั่นมหัศจรรย์ของแผ่นป้องกันทองแดงในตัวเก็บประจุซีรีย์ BSMJ คืออะไร? โปรดให้หัวหน้าวิศวกรของ Geyue Electric ค่อยๆเปิดเผยความลึกลับให้คุณในข้อความต่อไปนี้

การเพิ่มความสามารถในการปรับสภาพปัจจุบัน

ทองแดงเป็นโลหะที่มีค่าการนำไฟฟ้าที่ยอดเยี่ยมมากสามารถลดความต้านทานการสัมผัสระหว่างขั้วไฟฟ้าของตัวเก็บประจุและบล็อกขั้วภายนอกได้อย่างมีประสิทธิภาพลดการสูญเสียความร้อนของซีรีส์ BSMJ ในการรักษาตัวเก็บประจุแรงดันต่ำ ตัวเก็บประจุซีรี่ส์ BSMJ ทั้งหมดเป็นของตัวเก็บประจุฟิล์มโลหะ แม้ว่าขั้วไฟฟ้าของตัวเก็บประจุประเภทนี้จะเป็นชั้นโลหะคอมโพสิตของอลูมิเนียมชุบสังกะสีนึ่ง แต่ความหนาของชั้นโลหะนั้นอยู่ที่ระดับนาโนเมตรเท่านั้น การเชื่อมต่อโดยตรงมีแนวโน้มที่จะมีความร้อนสูงเกินไปของชั้นโลหะเนื่องจากกระแสไฟฟ้าขนาดใหญ่ แผ่นป้องกันทองแดง inbuilt ทำหน้าที่เป็นเลเยอร์การเปลี่ยนผ่านเพื่อกระจายความหนาแน่นของกระแสและป้องกันการพังทลายของชั้นโลหะคอมโพสิตของอลูมิเนียมชุบสังกะสีนึ่ง

การป้องกันเชิงกลและความน่าเชื่อถือการเชื่อมต่อ

ในฐานะที่เป็นตัวเก็บประจุฟิล์มอิเล็กโทรดโลหะของซีรีย์ BSMJ นั้นบางและบอบบาง แผ่นทองแดงจะแก้ไขขอบของอิเล็กโทรดโดยการเชื่อมเพื่อป้องกันไม่ให้ชั้นโลหะลอกออกเนื่องจากความตึงเครียดตะกั่วภายนอกหรือการสั่นสะเทือน พื้นผิวของแผ่นป้องกันทองแดงสามารถชุบดีบุกหรือชุบนิกเกิล (เช่นแผ่นทองแดงชุบดีบุกทั่วไป) เพื่อชะลอการเกิดออกซิเดชันตรวจสอบความเสถียรในการสัมผัสระยะยาวและลดความล้มเหลวของตัวเก็บประจุที่เกิดจากการสัมผัสที่ไม่ดี

ความช่วยเหลือการกระจายความร้อน

ค่าการนำความร้อนสูงของทองแดง (การนำความร้อน≈400 w/(m · k)) สามารถกระจายความร้อนที่เกิดขึ้นอย่างรวดเร็วเนื่องจากการสูญเสียอิเล็กทริก (เช่นtanΔ) ภายในซีรีส์ BSMJ ซีรีส์รักษาตัวเก็บแรงดันต่ำ) ลดอุณหภูมิที่เพิ่มขึ้น

การป้องกันแรงดันเกิน

แผ่นป้องกันทองแดงได้รับการออกแบบมาพร้อมกับโครงสร้างเฉพาะเพื่อตัดวงจรที่ผิดพลาดเมื่อความดันอากาศภายในของซีรีส์ BSMJ รักษาตัวเก็บประจุแบบ shunt แรงดันไฟฟ้าต่ำได้สูงเกินไปป้องกันตัวเก็บประจุจากการระเบิดและทำให้สูญเสียอย่างรุนแรง

การสนับสนุนการรักษาตัวเอง

เมื่อตัวเก็บประจุฟิล์มโลหะมีการสลายตัวของอิเล็กทริกในท้องถิ่นการเคลือบโลหะรอบจุดสลายจะกลายเป็นไอเพื่อให้ได้ "การรักษาตัวเอง" แผ่นป้องกันทองแดงป้องกันความเสียหายรองที่เกิดจากความเข้มข้นของปัจจุบันในระหว่างกระบวนการรักษาตัวเองผ่านการทำให้เท่าเทียมกันในปัจจุบัน

การเชื่อมแผ่นทองแดงและอิเล็กโทรดฟิล์มบางต้องมีการควบคุมอุณหภูมิเพื่อหลีกเลี่ยงความเสียหายที่อุณหภูมิสูงต่อฟิล์มอิเล็กทริก ในสภาพแวดล้อมที่ชื้นมีความจำเป็นเพื่อให้แน่ใจว่าความสมบูรณ์ของการเคลือบแผ่นทองแดงเพื่อป้องกันการกัดกร่อนทางเคมีไฟฟ้า แม้ว่าแผ่นป้องกันทองแดงจะเป็นส่วนประกอบเล็ก ๆ แต่ก็เป็นหนึ่งในการออกแบบที่สำคัญสำหรับความน่าเชื่อถือสูงและอายุการใช้งานที่ยาวนานของตัวเก็บประจุ BSMJ Series โดยเฉพาะอย่างยิ่งที่ขาดไม่ได้ในการเรียกร้องการใช้งานเช่นการชดเชยพลังงานปฏิกิริยาระดับอุตสาหกรรมและตัวแปลงความถี่ หากคุณมีความสนใจในซีรี่ส์ BMSJ ในการรักษาตัวเก็บประจุแบบ shunt แรงดันไฟฟ้าต่ำได้โปรดมาที่https://www.geyuecapacitor.com/และติดต่อ GEYUE Electric ผ่านinfo@gyele.com.cn.
