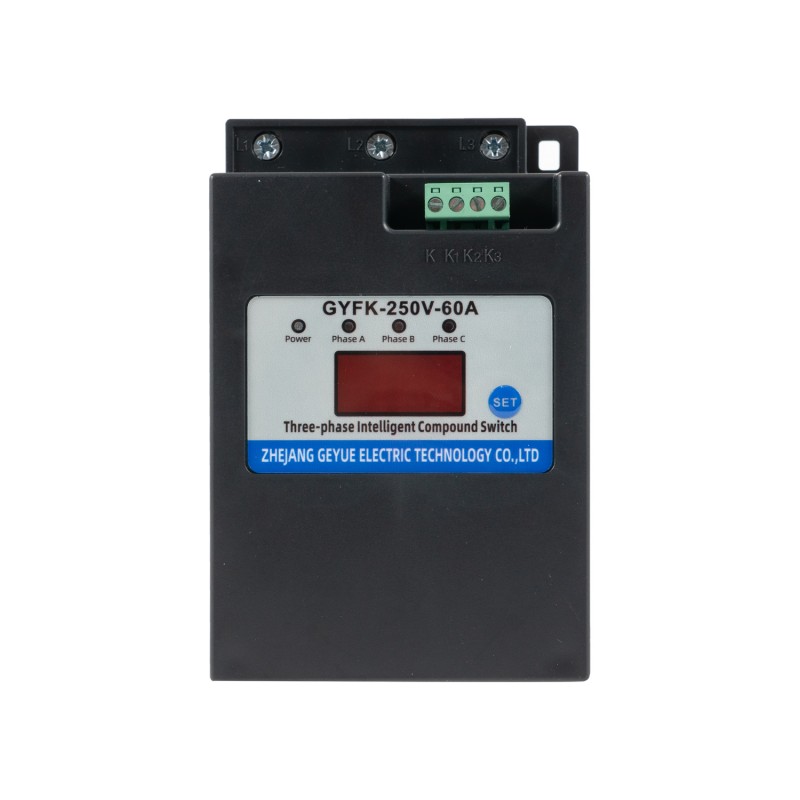

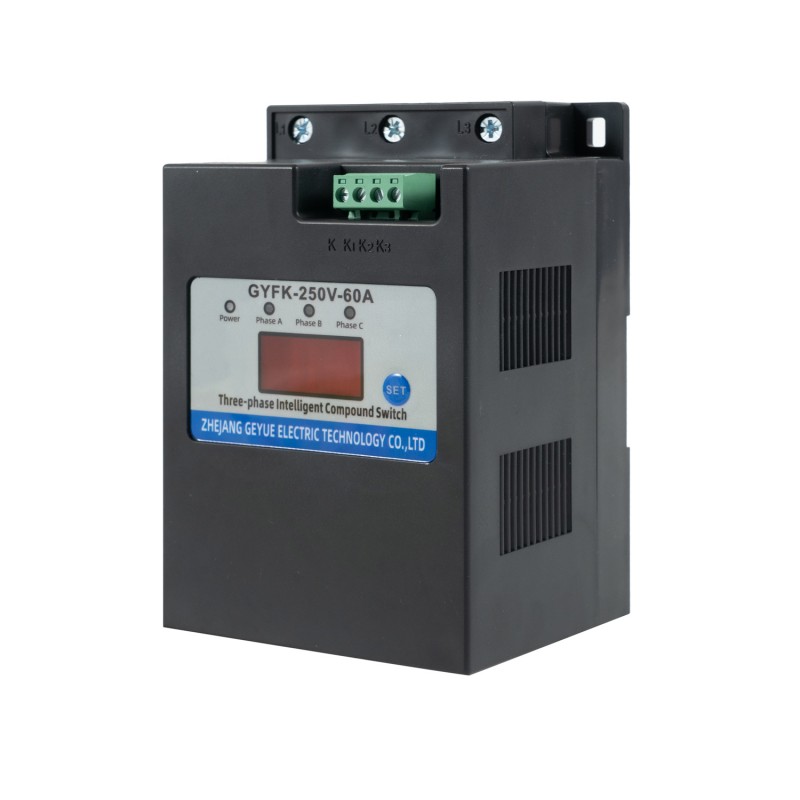

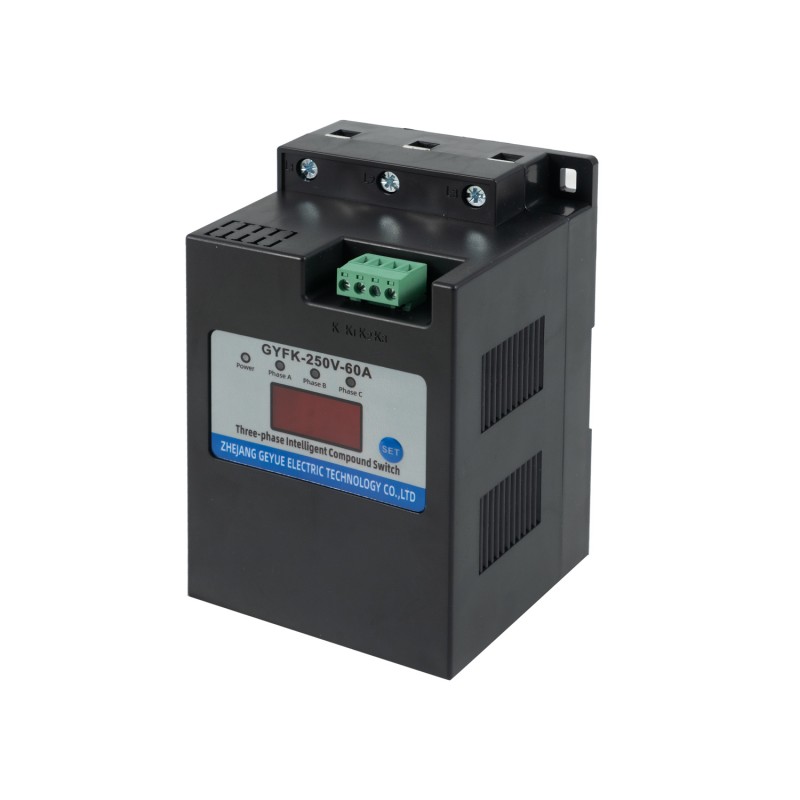

GYFK-250V การชดเชยแบบแยกเฟสสวิตช์แบบสามเฟส

ในภาคอุตสาหกรรมสมัยใหม่ที่แสวงหาประสิทธิภาพสูง การอนุรักษ์พลังงาน และความปลอดภัยของกริด เทคโนโลยีการชดเชยพลังงานรีแอกทีฟแรงดันต่ำกำลังอยู่ในนวัตกรรมรอบใหม่อันล้ำลึก ความขัดแย้งโดยธรรมชาติของแผนการสลับตัวเก็บประจุแบบเดิม ซึ่งต้องมีการแลกเปลี่ยนระหว่างการปราบปรามกระแสไหลเข้าและการประหยัดการสูญเสียจากการดำเนินงาน ได้สร้างปัญหาให้กับวิศวกรหลายคนมานานแล้ว ในฐานะผู้ผลิตอุปกรณ์มืออาชีพที่มีประสบการณ์มากกว่าทศวรรษในด้านคุณภาพไฟฟ้า Geyue Electric ซึ่งมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับแก่นแท้ของเทคโนโลยีการชดเชยพลังงานรีแอกทีฟแรงดันต่ำ ได้เปิดตัวสวิตช์คอมพาวนด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V ได้สำเร็จ สวิตช์คอมพาวด์ที่เป็นนวัตกรรมใหม่นี้ผสมผสานข้อดีของไทริสเตอร์และหน้าสัมผัสทางกลเข้าด้วยกัน เพื่อช่วยแก้ปัญหาความท้าทายในอุตสาหกรรมนี้อย่างชาญฉลาด

การสลับแบบไร้รอยต่อ: ความแม่นยำของเทคโนโลยี Zero-Inrush

สวิตช์เชิงกลแบบเดิมซึ่งเป็นคอนแทคเตอร์ AC ซีรีส์ CJ19 ประสบปัญหาฮิสเทรีซิสทางกลไกโดยธรรมชาติและลักษณะการเด้งกลับของหน้าสัมผัส ทำให้ยากต่อการจับภาพและดำเนินการสลับที่จุดข้ามศูนย์ของแรงดันไฟฟ้ากระแสสลับอย่างแม่นยำ ข้อจำกัดทางเทคนิคนี้ส่งผลให้เกิดความแตกต่างที่เป็นไปได้อย่างมีนัยสำคัญระหว่างแรงดันไฟฟ้าเทอร์มินัลของตัวเก็บประจุและแรงดันไฟฟ้าของโครงข่าย ณ เวลาที่เชื่อมต่อโครงข่าย ทำให้เกิดกระแสไฟฟ้าไหลเข้าขนาดใหญ่อย่างหลีกเลี่ยงไม่ได้ กระแสพุ่งสูงสุดนี้สามารถเข้าถึงกระแสไฟที่กำหนดของตัวเก็บประจุได้หลายสิบเท่า ไม่เพียงแต่ทำให้เกิดความเครียดทางไฟฟ้าบนตัวเก็บประจุและทำให้อายุการใช้งานสั้นลง แต่ยังทำให้เกิดแรงดันไฟฟ้าตกชั่วขณะในกริด ซึ่งรบกวนการทำงานปกติของอุปกรณ์ที่มีความละเอียดอ่อนอื่น ๆ บนบัสบาร์เดียวกัน

ภูมิปัญญาการออกแบบหลักของสวิตช์คอมพาวด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V ที่พัฒนาโดย Geyue Electric มีความเข้มข้นในโหมดการทำงานสวิตชิ่งชั่วคราว "ไทริสเตอร์มาก่อน รีเลย์-ทีหลัง" ที่เป็นนวัตกรรมใหม่ ซึ่งจะช่วยแก้ปัญหาทั่วทั้งอุตสาหกรรมโดยพื้นฐาน เมื่อระบบควบคุมของสวิตช์แบบผสมนี้ได้รับคำสั่งสวิตช์ภายนอก ไมโครโปรเซสเซอร์ประสิทธิภาพสูงในตัวจะเริ่มต้นโปรแกรมการตัดสินใจอัจฉริยะทันที ไมโครโปรเซสเซอร์สุ่มตัวอย่างรูปคลื่นแรงดันไฟฟ้ากริด AC แบบเรียลไทม์ด้วยความเร็วสูง คาดการณ์และล็อคจุดตัดศูนย์แรงดันไฟฟ้าที่เหมาะสมที่สุดผ่านอัลกอริธึมที่แม่นยำ

เมื่อจับช่วงเวลา "ความเครียดเป็นศูนย์" ตามทฤษฎีนี้ สวิตช์คอมพาวด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V จะขับเคลื่อนไทริสเตอร์ความเร็วสูง (เช่น วงจรเรียงกระแสที่ควบคุมด้วยซิลิคอน) ก่อนเพื่อดำเนินการกระตุ้นที่แม่นยำ เนื่องจากไทริสเตอร์ถูกกระตุ้นเมื่อแรงดันไฟฟ้าข้ามศูนย์ จึงได้ "การเชื่อมต่อแรงดันไฟฟ้าเป็นศูนย์" โดยในทางทฤษฎีไม่มีแรงดันไฟกระชากระหว่างการเชื่อมต่อตัวเก็บประจุ และ "การตัดการเชื่อมต่อกระแสเป็นศูนย์" โดยไม่มีกระแสไฟกระชากระหว่างการตัดการเชื่อมต่อ กลไกนี้จะระงับกระแสไหลเข้า (กระแสไฟกระชาก) ในขณะที่ปิดและเปิดให้อยู่ในระดับเล็กน้อย ซึ่งโดยทั่วไปจะจำกัดไว้ที่ภายใน 1.5 เท่าของกระแสพิกัดของตัวเก็บประจุ

ความชาญฉลาดของกระบวนการทั้งหมดนี้อยู่ที่ข้อเท็จจริงที่ว่าสวิตช์คอมพาวด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V เช่นเดียวกับปรมาจารย์ไมโครต้นแบบ ไม่ได้พึ่งพาการบังคับปิดทางกล แต่ขึ้นอยู่กับความเร็วสูงพิเศษของชิ้นส่วนอิเล็กทรอนิกส์ และการตัดสินแบบคาดการณ์ล่วงหน้าของการควบคุมอัจฉริยะเพื่อให้การเชื่อมต่อไฟฟ้าเสร็จสมบูรณ์ในช่วงเวลาที่ราบรื่นที่สุดเมื่อรูปคลื่นของกระแสและแรงดันไฟฟ้าข้ามศูนย์ตามธรรมชาติ ช่วยให้เข้าถึงและตัดการเชื่อมต่อได้อย่างยืดหยุ่นอย่างแท้จริงโดยมี "ผลกระทบเป็นศูนย์" บนโครงข่ายไฟฟ้า ปกป้องตัวเก็บประจุและอุปกรณ์จ่ายไฟส่วนหน้าได้อย่างสมบูรณ์แบบ และปรับปรุงความน่าเชื่อถือและความทนทานของระบบชดเชยพลังงานรีแอกทีฟได้อย่างมาก

การดำเนินการที่สูญเสียต่ำ: ประสิทธิภาพของหน่วยสืบราชการลับในสภาวะคงตัว

อย่างไรก็ตาม ไทริสเตอร์มีลักษณะทางกายภาพของแรงดันไฟฟ้าตกประมาณ 1V เมื่ออยู่ในสถานะนำไฟฟ้า ซึ่งหมายความว่าเมื่อกระแสโหลดไหลผ่านไทริสเตอร์เป็นระยะเวลานาน จะทำให้เกิดการสูญเสียการนำไฟฟ้าจำนวนมากและความร้อนอย่างมาก สิ่งนี้ไม่เพียงเพิ่มต้นทุนการดำเนินงานที่ไม่จำเป็น แต่ยังก่อให้เกิดความท้าทายอย่างต่อเนื่องต่อการออกแบบการกระจายความร้อนและความน่าเชื่อถือในระยะยาวของระบบชดเชยพลังงานปฏิกิริยาแรงดันต่ำ ความสามารถในการเอาชนะความท้าทายนี้ได้อย่างสมบูรณ์แบบเป็นอีกแง่มุมหนึ่งของภูมิปัญญาทางวิศวกรรมที่แสดงให้เห็นในการออกแบบสวิตช์แบบแยกเฟสแบบชดเชยสามเฟส GYFK-250V ของ Geyue Electric

ทันทีที่ไทริสเตอร์ดำเนินการนำโดยปราศจากกระแสไหลเข้า วงจรควบคุมอัจฉริยะที่ใช้ไมโครโปรเซสเซอร์ภายในสวิตช์คอมพาวด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V จะเริ่มการทำงานถัดไปทันที วงจรควบคุมอัจฉริยะนี้ออกคำสั่งอย่างแม่นยำ โดยขับเคลื่อนรีเลย์ล็อคแม่เหล็กแบบขนาน (เช่น หน้าสัมผัสทางกล) อย่างรวดเร็วเพื่อปิดพร้อมกัน เนื่องจากวัสดุหน้าสัมผัสพิเศษและการออกแบบโครงสร้างของรีเลย์ล็อคแม่เหล็ก ความต้านทานหน้าสัมผัสหลังจากปิดหน้าสัมผัสจึงต่ำมาก โดยทั่วไปจะถึงระดับไมโครโอห์ม คุณลักษณะความต้านทานต่ำพิเศษนี้ช่วยให้กระแสโหลดถ่ายโอนจากเส้นทางไทริสเตอร์ไปยังเส้นทางรีเลย์ได้อย่างรวดเร็วและราบรื่นตามกฎธรรมชาติของ "เส้นทางที่มีอิมพีแดนซ์น้อยที่สุด"

ต่อจากนั้นวงจรควบคุมอัจฉริยะของสวิตช์คอมพาวด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V จะส่งสัญญาณปิดเพื่อตัดไทริสเตอร์โดยสิ้นเชิง ดังนั้น ในระหว่างการดำเนินการในสภาวะคงตัวทั้งหมดของตัวเก็บประจุที่เชื่อมต่อกับโครงข่ายอย่างต่อเนื่อง กระแสโหลดทั้งหมดจะถูกพาไปอย่างอิสระโดยช่องสัมผัสทางกลที่มีกำลังใกล้ศูนย์ การออกแบบ "การสลับไทริสเตอร์และการทำงานของรีเลย์" ร่วมกันนี้ช่วยลดการใช้พลังงานการนำไฟฟ้าในตัวเองของสวิตช์คอมพาวด์ GYFK-250V ให้อยู่ในระดับที่ต่ำมากในระหว่างการใช้งานระยะยาว การทดสอบที่เข้มงวดแสดงให้เห็นว่าการใช้พลังงานในสภาวะคงที่โดยรวมของสวิตช์คอมพาวด์ GYFK-250V สามารถควบคุมได้ภายใน 1.5 VA ทำให้ระบบทำงานได้มีประสิทธิภาพสูงและประหยัดพลังงานอย่างแท้จริง ดังนั้นจึงเป็นการแก้ปัญหาข้อบกพร่องทางเทคนิคโดยธรรมชาติของสวิตช์ไทริสเตอร์บริสุทธิ์แบบดั้งเดิม เช่น การสร้างความร้อนอย่างรุนแรงและการใช้พลังงานในการทำงานสูง

ระบบที่เชื่อถือได้: การรับประกันการป้องกันอัจฉริยะ

ความสมดุลระหว่างการสลับและประสิทธิภาพการทำงานเป็นเพียงรากฐานเท่านั้น ในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน การดำเนินงานที่เชื่อถือได้ในระยะยาวและการป้องกันที่ครอบคลุมก็มีความสำคัญไม่แพ้กัน สวิตช์คอมพาวนด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V รวมเอาระบบการตรวจสอบและการป้องกันที่แข็งแกร่งซึ่งมีศูนย์กลางอยู่ที่ไมโครโปรเซสเซอร์ โดยจะตรวจสอบแรงดันไฟฟ้าอินพุต สถานะโหลด และสถานะการทำงานของไทริสเตอร์ภายในและรีเลย์แบบเรียลไทม์ โดยมีฟังก์ชันต่างๆ มากมาย รวมถึงการป้องกันความผิดปกติของแรงดันไฟฟ้า การป้องกันการสูญเสียเฟส การวินิจฉัยข้อบกพร่องด้วยตนเองของส่วนประกอบ การป้องกันเมื่อไม่มีโหลด และการป้องกันไฟดับ ตัวอย่างเช่น ในกรณีที่เฟสสูญเสียแรงดันไฟฟ้าของระบบหรือแหล่งจ่ายไฟผิดปกติ สวิตช์แบบผสมจะปฏิเสธที่จะปิด หากตรวจพบความผิดปกติระหว่างการทำงาน สวิตช์แบบผสมจะตัดการเชื่อมต่อโดยอัตโนมัติ ความสามารถในการวินิจฉัยและป้องกันตนเองตลอด 24 ชั่วโมงทุกวันทำให้สวิตช์แบบผสมมีความปลอดภัยและความน่าเชื่อถือสูงมาก โดยยืดอายุการใช้งานได้ถึง 200,000 รอบ ซึ่งมากกว่าส่วนประกอบไฟฟ้าแบบเดิมมาก

งานฝีมือของ Geyue Electric: ความน่าเชื่อถือของเทคโนโลยีขั้นสูง

Geyue Electric เชื่อมั่นว่าประสิทธิภาพของผลิตภัณฑ์ที่เหนือกว่านั้นมาจากการออกแบบที่เข้มงวด การผลิตที่ประณีต และความเข้าใจอย่างลึกซึ้งเกี่ยวกับสถานการณ์การใช้งาน สวิตช์คอมปาวน์สามเฟสชดเชยแบบแยกเฟส GYFK-250V ของเราเป็นตัวอย่างที่สำคัญของปรัชญานี้ ตั้งแต่การเลือกวัสดุที่มีการซึมผ่านสูงไปจนถึงการปั๊มที่แม่นยำ จากการเพิ่มประสิทธิภาพโปรแกรมไมโครโปรเซสเซอร์ไปจนถึงการทดสอบในโรงงานที่เข้มงวดทุกครั้ง (รวมถึงการทดสอบแรงดันไฟฟ้าที่ทนต่อการสัมผัส 1600VAC และการทดสอบการเสื่อมสภาพในระยะยาว) สายการผลิตอัตโนมัติและระบบการควบคุมคุณภาพของเราทำให้มั่นใจได้ว่าทุกผลิตภัณฑ์ที่ส่งมอบให้กับลูกค้าของเรามีคุณภาพดีเยี่ยมอย่างสม่ำเสมอ

สวิตช์แบบผสมของบริษัทของเรารองรับการชดเชยทั้งแบบสามเฟสหรือการชดเชยแบบแยกเฟส โดยมีความสามารถในการชดเชยพิกัดตั้งแต่ 5 ถึง 10 kvar สำหรับแต่ละเฟสและเวลาตอบสนองที่รวดเร็วถึง 300 มิลลิวินาที สวิตช์คอมพาวด์สามเฟสชดเชยแบบแยกเฟส GYFK-250V ได้รับการออกแบบมาโดยเฉพาะเพื่อแก้ปัญหาความไม่สมดุลของโหลดสามเฟสทั่วไปในอาคารพาณิชย์ โรงไฟฟ้าพลังงานแสงอาทิตย์ และสายการผลิตอัจฉริยะ ไม่เพียงปรับปรุงตัวประกอบกำลังอย่างมีประสิทธิภาพและลดการสูญเสียในสายเท่านั้น แต่ยังปรับสมดุลกระแสไฟสามเฟสผ่านการชดเชยแบบแยกเฟส ปรับปรุงคุณภาพแรงดันไฟฟ้าอย่างมาก และเพิ่มความจุโหลดของหม้อแปลงและความปลอดภัยของแหล่งจ่ายไฟ
