คุณยังคงใช้คอนแทคเตอร์ AC และ SSR สำหรับการสลับตัวเก็บประจุอยู่หรือไม่ นี่คือสาเหตุที่วิศวกรเปลี่ยนมาใช้สวิตช์แบบผสม

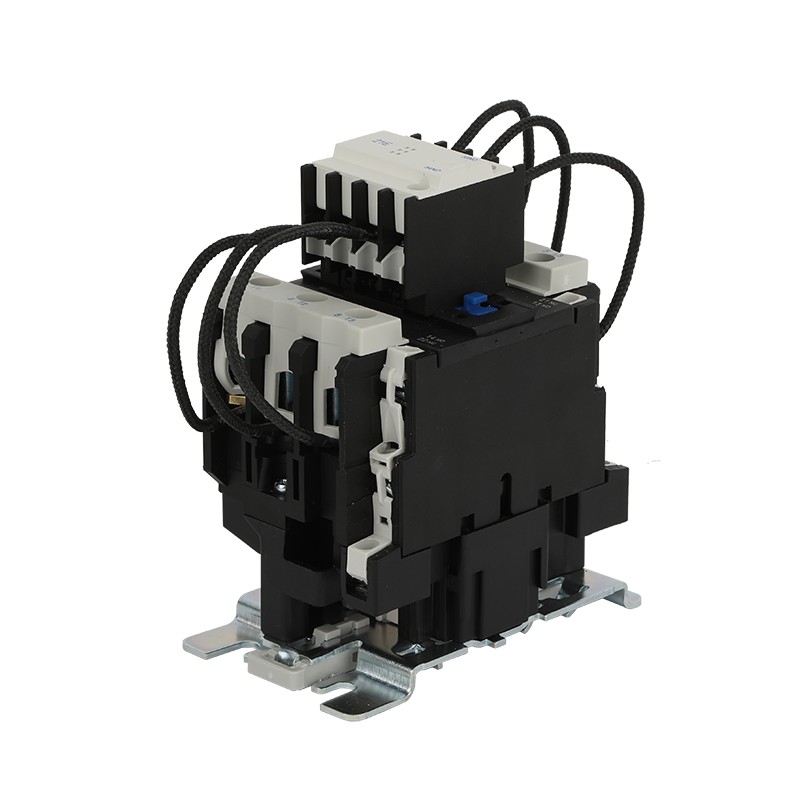

หากคุณเคยเห็นกอุปกรณ์เปลี่ยนตัวเก็บประจุระเบิดเลย—และฉันหมายถึงระเบิดจริงๆ—คุณก็รู้ดีว่าฉันกำลังพูดถึงอะไร ป๊อปดัง. กลิ่นพลาสติกไหม้ เจ้านายของคุณมีสีหน้าโกรธเคืองเมื่อรู้ว่านั่นคือผู้ติดต่อคนที่สามในเดือนนี้

นี่คือสิ่งที่ การเปลี่ยนตัวเก็บประจุไม่เหมือนกับการเปลี่ยนหลอดไฟ ตัวเก็บประจุเล่นได้ไม่ดีกับสวิตช์ทั่วไป เมื่อคุณปิดคอนแทคเตอร์ข้ามตัวเก็บประจุที่คายประจุแล้ว กระแสไฟกระชากสามารถพุ่งชน 100 เท่าของกระแสปกติ นั่นไม่ใช่การคลิก นั่นเป็นการระเบิดเล็กๆ ที่เกิดขึ้นภายในแผงควบคุมของคุณ และหากคุณใช้โซลิดสเตตรีเลย์ แน่นอนว่าพวกมันจะสลับอย่างรวดเร็ว แต่พวกมันก็ร้อนเช่นกัน—ร้อนมาก—และพวกมันจะไม่คงอยู่ตลอดไปเมื่อคุณปั่นจักรยานทุก ๆ สองสามนาที

แล้ววิธีแก้ปัญหาคืออะไร? ผมขอแนะนำให้คุณรู้จักกับบางสิ่งที่กำลังเข้าครอบงำระบบชดเชยพลังงานรีแอกทีฟแรงดันต่ำทั่วโลกอย่างเงียบๆ เรียกว่าสวิตช์แบบผสม และเมื่อคุณเข้าใจวิธีการทำงานแล้ว คุณอาจสงสัยว่าทำไมคุณไม่เปลี่ยนก่อนหน้านี้

สวิตช์แบบผสมคืออะไรกันแน่？

วิศวกรส่วนใหญ่ที่ฉันพูดคุยเพื่อให้ฉันดูว่างเปล่าเมื่อฉันพูดถึงสวิตช์แบบผสมครั้งแรก จากนั้นฉันก็แสดงให้พวกเขาดู และพวกเขาพูดว่า "เดี๋ยวก่อน มันเหมือนกับคอนแทคเตอร์และไทริสเตอร์มีลูกเหรอ?"

นั่นอยู่ไม่ไกลจริงๆ

สวิตช์แบบผสม หรือเรียกอีกอย่างว่าสวิตช์แบบคอมโพสิตหรือสวิตช์แบบผสมแบบอัจฉริยะ จะวางไทริสเตอร์แรงดันสูงและกระแสสูง (วงจรเรียงกระแสที่ควบคุมด้วยซิลิคอน) ขนานกับรีเลย์ล็อคแม่เหล็ก-15 ไมโครคอนโทรลเลอร์จะอยู่ตรงกลาง คอยดูรูปคลื่น AC และตัดสินใจว่าจะยิงอุปกรณ์แต่ละเครื่องเมื่อใด

นี่คือความงามของมัน เมื่อสวิตช์ได้รับคำสั่งให้เปิด ไทริสเตอร์จะเริ่มทำงานก่อน ณ เวลาที่แรงดันไฟฟ้าข้ามศูนย์ ไม่มีไฟกระชาก ไม่มีปัง. เป็นเพียงการเชื่อมต่อที่สะอาดและเงียบ จากนั้นไม่กี่มิลลิวินาทีต่อมา รีเลย์จะปิดและเข้าควบคุมการไหลของกระแส ไทริสเตอร์หยุดดำเนินการ นั่นหมายความว่าจะไม่เกิดความร้อนอีกต่อไป ไม่มีฮีทซิงค์ขนาดใหญ่ และไม่มีพัดลมระบายความร้อนที่ส่งเสียงดังรบกวนภายในตู้-32 ของคุณ

เมื่อถึงเวลาที่ต้องตัดการเชื่อมต่อ สิ่งตรงกันข้ามจะเกิดขึ้น รีเลย์จะเปิดก่อน จากนั้นไทริสเตอร์จะจัดการจุดตัดที่จุดศูนย์ปัจจุบัน เรียบเนียนและไร้ส่วนโค้งอีกครั้ง

เหตุใดสิ่งนี้จึงสำคัญสำหรับระบบไฟฟ้าของคุณ？

ขอผมใส่เป็นตัวเลขนะ.

คอนแทคเตอร์ AC ทั่วไปที่เปลี่ยนธนาคารตัวเก็บประจุสามารถสร้างกระแสไหลเข้าที่ทำให้เกิดความเครียดทั้งระบบ ไฟกระชากเหล่านี้ไม่เพียงแต่ทำให้คอนแทคเตอร์เสื่อมสภาพเท่านั้น แต่ยังทำให้ตัวเก็บประจุของคุณเสื่อมลง ทำให้คุณภาพไฟฟ้าของคุณแย่ลง และส่งผลให้ส่วนประกอบอื่นๆ เสียหายในที่สุด รายงานภาคสนามบางฉบับแสดงให้เห็นว่าโรงงานที่ใช้คอนแทคเตอร์ทั่วไปจะเปลี่ยนอุปกรณ์สวิตชิ่งทุกๆ หกถึงสิบสองเดือน ขึ้นอยู่กับความถี่ในการหมุนเวียน

สวิตช์แบบผสมจะแก้ไขปัญหานั้นทั้งหมด เนื่องจากไทริสเตอร์จัดการโมเมนต์สวิตชิ่งและรีเลย์จะจัดการกับกระแสในสภาวะคงตัว คุณจึงได้รับแรงดันเข้าเป็นศูนย์และไม่มีฮาร์โมนิค ไม่มีส่วนโค้ง ไม่มีประกายไฟ ไม่มีการเชื่อมแบบสัมผัส-15 ผลลัพธ์？ การสลับอุปกรณ์ที่ใช้งานได้นับล้านครั้งแทนที่จะเป็นหลายพันรายการ

แล้วมีปัญหาเรื่องความร้อน โซลิดสเตตรีเลย์ (SSR) เหมาะสำหรับการใช้งานบางประเภท แต่ในการสลับตัวเก็บประจุ พวกเขาประสบข้อบกพร่องร้ายแรงประการหนึ่ง นั่นคือ การสูญเสียการนำไฟฟ้า โดยพื้นฐานแล้ว SSR จะอยู่ในสถานะกึ่งตัวนำเสมอเมื่อเปิดเครื่อง ซึ่งหมายความว่าจะทำให้เกิดความร้อนอยู่เสมอ ลองวางซ้อนกันสองสามอันในแผงที่อัดแน่น แล้วคุณจะพบกับปัญหาการระบายความร้อนอย่างรวดเร็ว ผู้จัดการฝ่ายวิศวกรรมคนหนึ่งบอกฉันว่าทีมงานของเขาต้องออกแบบตู้ควบคุมใหม่ทั้งหมดเพื่อให้พอดีกับท่อลมสำหรับตัวชดเชยที่ใช้ SSR

สวิตช์แบบผสมไม่มีปัญหานั้น เมื่อรีเลย์เข้าควบคุม ไทริสเตอร์จะปิดการทำงานโดยสมบูรณ์ การใช้พลังงานระหว่างการทำงานในสภาวะคงที่？ เกือบเป็นศูนย์ เรากำลังพูดถึง 1.5 VA หรือน้อยกว่าต่อสวิตช์-7 นั่นไม่ใช่การพิมพ์ผิด

คุณจะพบสิ่งเหล่านี้ได้ที่ไหนในโลกแห่งความเป็นจริง？

ตำแหน่งที่พบบ่อยที่สุดที่คุณจะเห็นสวิตช์แบบผสมอยู่ในระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ ซึ่งเป็นแบบที่คุณพบในโรงงาน ห้างสรรพสินค้า อาคารสำนักงาน และศูนย์ข้อมูล สิ่งอำนวยความสะดวกใดๆ ที่มีมอเตอร์ หม้อแปลง หรือโหลดแบบเหนี่ยวนำจำเป็นต้องมีตัวเก็บประจุเพื่อแก้ไขค่าตัวประกอบกำลัง และตัวเก็บประจุเหล่านั้นจำเป็นต้องมีอุปกรณ์สวิตชิ่งที่จะไม่แตกสลายหลังจากผ่านไปสองสามพันรอบ

ยกตัวอย่างในโลกแห่งความเป็นจริง ระบบปรับอากาศส่วนกลางของห้างสรรพสินค้าขนาดใหญ่หมุนเวียนตัวเก็บประจุหลายสิบครั้งต่อวัน ของพวกเขาคอนแทคเตอร์ไฟฟ้ากระแสสลับล้มเหลวทุกๆ แปดเดือน หลังจากเปลี่ยนมาใช้สวิตช์ผสมอัจฉริยะ ระบบจะลดการใช้พลังงานลง 18 เปอร์เซ็นต์เพียงจากประสิทธิภาพการชดเชยที่ดีขึ้น และลดต้นทุนการเปลี่ยนใหม่ทั้งหมด สวิตช์ใช้งานได้มาสามปีแล้ว ไม่มีความล้มเหลว ไม่มีการโทรเพื่อการบำรุงรักษา หัวหน้าฝ่ายบำรุงรักษายังคงพูดเกี่ยวกับเรื่องนี้เหมือนกับว่าฉันเป็นพ่อมดอะไรสักอย่าง

สวิตช์แบบผสมยังจัดการการชดเชยทั้งแบบสามเฟสและแบบเฟสเดียวอีกด้วย สำหรับระบบสามเฟสที่มีธนาคารตัวเก็บประจุที่เชื่อมต่อกับเดลต้า คุณสามารถใช้สวิตช์ประเภทการชดเชยทั่วไปได้ สำหรับการตั้งค่าการเชื่อมต่อแบบแยกเฟส Y มีรุ่นเฉพาะที่สลับแต่ละเฟสอย่างอิสระ-7 ผู้ผลิตส่วนใหญ่นำเสนอรุ่นที่มีพิกัดตั้งแต่ 220V ถึง 690V โดยมีความสามารถในการควบคุมตั้งแต่ 10 kvar จนถึง 50 kvar-

คุณสมบัติอันชาญฉลาดที่คุณไม่รู้ว่าคุณต้องการ

นี่คือจุดที่สวิตช์แบบผสมมีความน่าสนใจจริงๆ เนื่องจากมีไมโครคอนโทรลเลอร์อยู่บนเครื่อง จึงไม่ใช่แค่สวิตช์โง่ๆ เท่านั้น พวกเขาฉลาด

สิ่งที่ดีกว่ามาพร้อมกับการป้องกันในตัวที่คุณจะไม่พบในคอนแทคเตอร์มาตรฐานหรือ SSR การป้องกันการสูญเสียเฟสแรงดันไฟฟ้า—หากระบบสูญเสียเฟส สวิตช์ปฏิเสธที่จะปิด การป้องกันแรงดันไฟฟ้าตก—หากแหล่งจ่ายไฟลดลงต่ำกว่าประมาณ 80 เปอร์เซ็นต์ สวิตช์จะยังคงเปิดอยู่ การป้องกันข้อผิดพลาดในการวินิจฉัยตนเอง—หากส่วนประกอบทำงานล้มเหลวภายใน สวิตช์จะไม่พยายามทำงาน บางตัวมีเซ็นเซอร์อุณหภูมิและพอร์ตการสื่อสาร (RS232 หรือ RS485) ดังนั้นคุณจึงสามารถตรวจสอบได้จากระยะไกลและรับการแจ้งเตือนข้อผิดพลาดโดยไม่ต้องเดินออกไปที่แผง 15-16

ลองนึกถึงความหมายของขั้นตอนการบำรุงรักษาของคุณ แทนที่จะส่งใครสักคนออกไปทุกเดือนเพื่อสำรวจดูแผงถ่ายทอดสด คุณสามารถนั่งที่คอมพิวเตอร์และดูว่าสวิตช์ตัวไหนใช้งานได้และตัวไหนที่ต้องได้รับการดูแล สำหรับผู้จัดการสิ่งอำนวยความสะดวกที่มีอาคารหลายหลัง นั่นเป็นจุดเปลี่ยนเกม

มาซื่อสัตย์เกี่ยวกับข้อเสียกันดีกว่า

ไม่มีผลิตภัณฑ์ใดที่สมบูรณ์แบบ และสวิตช์แบบผสมก็มีข้อจำกัด

สิ่งสำคัญคือความซับซ้อน สวิตช์แบบผสมมีส่วนประกอบมากกว่าคอนแทคเตอร์ธรรมดา เช่น ไทริสเตอร์ รีเลย์ วงจรควบคุม อุปกรณ์ตรวจจับแบบซีโร่ครอส ชิ้นส่วนที่มากขึ้นหมายถึงสิ่งที่สามารถล้มเหลวได้มากขึ้น ในทางปฏิบัติ ความล้มเหลวส่วนใหญ่เกิดขึ้นเมื่อผู้ผลิตตัดมุมและใช้ไทริสเตอร์ที่ต่ำกว่ามาตรฐาน สวิตช์แบบผสมที่ออกแบบอย่างเหมาะสมใช้ไทริสเตอร์ที่มีพิกัดสูงกว่า 2500V และกำหนดขนาดสำหรับกระแสสูงสุดที่ระบบอาจมองเห็น รุ่นราคาถูกไม่ได้ และรุ่นราคาถูกเหล่านั้นล้มเหลว-30

ข้อเสียอื่น ๆ คือต้นทุนเริ่มต้น สวิตช์แบบผสมมีค่าใช้จ่ายล่วงหน้ามากกว่าคอนแทคเตอร์ AC หากคุณเพียงแค่ดูรายการสินค้าในใบสั่งซื้อ คอนแทคเตอร์จะมีราคาถูกกว่า แต่เมื่อคุณคำนึงถึงต้นทุนการเปลี่ยน เวลาหยุดทำงาน และแรงงานในการเปลี่ยนหน่วยที่ล้มเหลวทุกปี คณิตศาสตร์ก็จะเปลี่ยนไปอย่างรวดเร็ว

สำหรับวิศวกรส่วนใหญ่ที่ฉันเคยทำงานด้วย ระยะเวลาคืนทุนในการเปลี่ยนมาใช้คอมปาวน์จะอยู่ระหว่างหกถึงสิบแปดเดือน หลังจากนั้นก็เป็นการประหยัดอย่างแท้จริง

วิธีการเลือกสวิตช์ผสมที่เหมาะสม？

หากคุณพร้อมที่จะเปลี่ยน (เล่นสำนวน) นี่คือสิ่งที่ควรพิจารณา

ขั้นแรก ตรวจสอบแรงดันไฟฟ้าที่กำหนดและความสามารถในการควบคุม ระบบส่วนใหญ่ทำงานบนไฟ 220V (เฟสเดียว) หรือ 380V (สามเฟส) สวิตช์ของคุณต้องตรงกับแรงดันไฟฟ้าของระบบและจัดการพิกัด kvar ของธนาคารตัวเก็บประจุของคุณ พิกัดทั่วไปสูงถึง 50 kvar สำหรับระบบสามเฟส และ 15 kvar สำหรับการตั้งค่าเฟสเดียว

ประการที่สอง มองหาพิกัดอายุการใช้งานของกลไก สวิตช์แบบผสมที่ดีควรได้รับการจัดอันดับสำหรับการใช้งานทางกลอย่างน้อยหนึ่งล้านครั้ง-7 นั่นเป็นลำดับความสำคัญที่ดีกว่าคอนแทคเตอร์ทั่วไป

ประการที่สาม อย่าข้ามคุณสมบัติอัจฉริยะ หากคุณต้องจ่ายค่าสวิตช์แบบคอมปาวน์ ให้เลือกสวิตช์ที่มีการป้องกันการสูญเสียเฟส การล็อคแรงดันไฟตก และความสามารถในการสื่อสาร คุณสมบัติพิเศษเหล่านั้นแทบไม่ต้องเสียค่าใช้จ่ายใดๆ ในการเพิ่ม แต่สามารถช่วยคุณประหยัดเวลาในการแก้ไขปัญหาได้หลายพันครั้ง

ประการที่สี่ ตรวจสอบระดับอุณหภูมิโดยรอบ สวิตช์ที่ดีกว่าได้รับการจัดอันดับตั้งแต่ -25°C ถึง +70°C หากคุณกำลังติดตั้งกลางแจ้งหรือในห้องไฟฟ้าที่ไม่มีเครื่องปรับอากาศ ช่วงนั้นมีความสำคัญ

และนี่คือเคล็ดลับที่แค็ตตาล็อกส่วนใหญ่จะไม่บอกคุณ: สวิตช์แบบผสมจะไม่ทำงานหากไม่ได้เชื่อมต่อตัวเก็บประจุหรือโหลดจำลอง นั่นไม่ใช่จุดบกพร่อง แต่เป็นคุณลักษณะด้านความปลอดภัย อย่าพยายามเปรียบเทียบด้วยมัลติมิเตอร์แล้วสงสัยว่าทำไมไม่มีอะไรเกิดขึ้น-

บรรทัดล่าง

คอนแทคเตอร์ไฟฟ้ากระแสสลับมีราคาถูกที่จะซื้อและมีราคาแพงในการเป็นเจ้าของ โซลิดสเตตรีเลย์ทำงานเร็วแต่ร้อนและกินไฟมาก สวิตช์แบบผสมตั้งอยู่ตรงกลาง โดยสวิตช์เหมือนไทริสเตอร์และทำงานเหมือนรีเลย์ โดยให้ค่า Inrush เป็นศูนย์, ฮาร์โมนิคเป็นศูนย์, สิ้นเปลืองพลังงานเกือบเป็นศูนย์ และอายุการใช้งานยาวนานถึง 10 เท่า

หากคุณยังคงเปลี่ยนตัวเก็บประจุด้วยคอนแทคเตอร์รุ่นเก่าหรือประสบปัญหากับแผง SSR ที่ร้อนเกินไป ถึงเวลาถามตัวเองว่า: คุณจะเปลี่ยนคอนแทคเตอร์ที่พังอีกกี่ตัวก่อนที่คุณจะลองสิ่งที่ดีกว่านี้?

หน้าผลิตภัณฑ์ด้านล่างนี้มีข้อมูลจำเพาะและคำแนะนำการใช้งานฉบับเต็ม ลองตรวจสอบดู และหากคุณมีคำถามเกี่ยวกับการรวมสวิตช์แบบคอมพาวด์เข้ากับระบบที่มีอยู่ โปรดโทรหาฉัน ฉันได้
