เครื่องปฏิกรณ์ซีรีส์แรงดันต่ำ

ในระบบโครงข่ายไฟฟ้าทางอุตสาหกรรมสมัยใหม่ โหลดที่ไม่ใช่เชิงเส้น เช่น ตัวแปลงความถี่และอุปกรณ์เรียงกระแสทำหน้าที่เหมือน "ตัวปล่อยฮาร์มอนิก" โดยจะส่งมลพิษฮาร์มอนิกความถี่สูงเข้าไปในโครงข่ายที่เชื่อมต่ออยู่ตลอดเวลา ตัวเก็บประจุกำลังซึ่งมีหน้าที่รับผิดชอบในการชดเชยกำลังไฟฟ้ารีแอกทีฟ มักจะรับผลกระทบจาก "การโจมตี" แบบฮาร์มอนิก และบ่อยครั้งได้รับความเสียหายจากความร้อนสูงเกินไป หรือแม้แต่ทำให้เกิดอุบัติเหตุจากการสั่นพ้อง ในสภาพแวดล้อมที่มีการปนเปื้อนฮาร์มอนิกสูงเช่นนี้ เครื่องปฏิกรณ์ซีรีส์แรงดันต่ำมีความจำเป็นอย่างยิ่ง โดยสามารถแปลงร่างเป็น "อัศวินผู้ภักดี" เพื่อปกป้องความปลอดภัยของกริด ช่วยระบบชดเชยพลังงานปฏิกิริยาแรงดันต่ำทั้งหมดจากอันตรายจากความล้มเหลว และใช้การออกแบบแม่เหล็กไฟฟ้าอันชาญฉลาดเพื่อสร้างแนวป้องกันที่มั่นคงสำหรับธนาคารตัวเก็บประจุพลังงาน

การรบกวนของฮาร์มอนิกไม่เพียงส่งผลต่อส่วนประกอบตัวเก็บประจุตัวเดียวเท่านั้น แต่จะกระตุ้นให้เกิดปฏิกิริยาลูกโซ่เชิงลบทั่วทั้งเครือข่ายแหล่งจ่ายไฟ ซึ่งก่อให้เกิดวงจรที่เลวร้ายจาก "การขยายปัญหา" ไปสู่ ​​"ความเสียหายที่เข้มข้น" กระแสฮาร์มอนิกความถี่สูงทำให้เกิดการสูญเสียอิเล็กทริกของตัวเก็บประจุเพิ่มขึ้นอย่างมีนัยสำคัญ ส่งผลให้เกิดความร้อนสูงเกินผิดปกติภายในตัวเก็บประจุและเร่งอายุของฉนวน สิ่งที่อันตรายยิ่งกว่านั้นคือเมื่อความถี่ของฮาร์โมนิคในระบบส่งกำลังใกล้กับความถี่โดยธรรมชาติของวงจร "โครงข่ายไฟฟ้าแบบคาปาซิเตอร์" จะเกิดการเรโซแนนซ์แบบขนานที่ไม่คาดคิดเกิดขึ้น และแรงดันไฟฟ้าฮาร์มอนิกที่เพิ่มขึ้นอย่างมีนัยสำคัญจะขับเคลื่อนกระแสฮาร์มอนิกมากขึ้นหลายสิบเท่าในวงจรนี้ ในวงจรอุบาทว์นี้ซึ่งฮาร์โมนิกส์เป็นตัวการ การกระทำชั่วร้ายที่ทำโดยฮาร์โมนิกส์บนตัวเก็บประจุก็เปรียบเสมือนการใช้ไฟฟ้าแรงสูงอย่างต่อเนื่องช็อตระหว่างขั้วของตัวเก็บประจุ ซึ่งมีแนวโน้มอย่างยิ่งที่จะทำให้ตัวเก็บประจุนูน ระเบิด หรือลุกไหม้ ซึ่งคุกคามความปลอดภัยของระบบจำหน่ายไฟฟ้าอย่างร้ายแรง

วิธีการที่เครื่องปฏิกรณ์ซีรีส์แรงดันไฟฟ้าต่ำปกป้องโครงข่ายไฟฟ้านั้นขึ้นอยู่กับภูมิปัญญาของการ "สร้างอิมพีแดนซ์ขึ้นใหม่" เครื่องปฏิกรณ์แบบอนุกรมจะรวมปฏิกิริยารีแอคแตนซ์แบบเหนี่ยวนำ (XL) กับรีแอคแทนซ์แบบคาปาซิทีฟ (XC) เข้าด้วยกันเป็นอนุกรมเพื่อสร้างวงจรรวมที่มีความไวต่อความถี่เฉพาะ ที่เรียกว่า "ตัวกรองแบบปรับ" ลองใช้คำอุปมาเพื่อทำความเข้าใจสิ่งนี้: เราสามารถพิจารณากลุ่มของตัวเก็บประจุเป็นถนนกว้างที่ "เปิด" สำหรับทุกความถี่ของกระแส ฮาร์โมนิคสามารถเข้าสู่ถนนสายนี้ได้อย่างอิสระและทำให้เกิดความแออัดอย่างรุนแรง (โอเวอร์โหลด) บทบาทของเครื่องปฏิกรณ์ซีรีส์คือการจัดตั้ง "ตู้เก็บค่าผ่านทางอัจฉริยะ" ที่สี่แยก เพื่อปิดกั้นกระแสฮาร์มอนิกภายนอกเกือบทั้งหมด ด้วยการคำนวณและการจับคู่ที่แม่นยำ วงจรรวมนี้ (กลุ่มของตัวเก็บประจุและเครื่องปฏิกรณ์แบบอนุกรม) นำเสนอคุณลักษณะตัวเก็บประจุให้กับคลื่นพื้นฐาน (50Hz) กล่าวคือ ตู้เก็บค่าผ่านทางจะให้ไฟเขียวแก่คลื่นพื้นฐาน เพื่อให้แน่ใจว่าการชดเชยพลังงานรีแอกทีฟจะไม่ได้รับผลกระทบเลย ในขณะที่ฮาร์โมนิคเป้าหมายที่เป็นอันตรายที่สุด (เช่น 5/250Hz) วงจรรวมนี้นำเสนออิมพีแดนซ์รวมที่สูงมาก กล่าวคือ ตู้เก็บค่าผ่านทางจะให้แสงสีแดงแก่ฮาร์โมนิคเป้าหมาย ก่อตัวเป็น "แผงกั้นแม่เหล็กไฟฟ้า" ที่แข็งแกร่ง ผลลัพธ์ก็คือกระแสฮาร์มอนิกส่วนใหญ่จะถูกกำจัดโดยแผงกั้นนี้ และไหลเข้าสู่เส้นทางที่มีอิมพีแดนซ์ของระบบต่ำกว่าหรือถูกดูดซับโดยอุปกรณ์กรอง ซึ่งช่วยลดกระแสฮาร์มอนิกที่ไหลผ่านตัวเก็บประจุได้อย่างมาก โดยพื้นฐานแล้วจะหลีกเลี่ยงการขยายเสียงเรโซแนนซ์

ชั้นแรกของการป้องกันสามชั้นของเครื่องปฏิกรณ์ซีรีส์แรงดันไฟฟ้าต่ำนั้นส่วนใหญ่แสดงออกมาว่าเป็นการป้องกันโดยตรงของตัวเก็บประจุ เครื่องปฏิกรณ์ลดความสามารถในการรับกระแสฮาร์มอนิกและการสูญเสียอิเล็กทริกของตัวเก็บประจุลงอย่างมาก ช่วยคืนอุณหภูมิการทำงานของตัวเก็บประจุให้เป็นปกติ และรับประกันอายุการใช้งานของตัวเก็บประจุ ชั้นที่สองของการป้องกันสามชั้นแสดงให้เห็นในการปรับปรุงระดับความปลอดภัยของระบบ เครื่องปฏิกรณ์จะยับยั้งแรงดันไฟฟ้าเกินและกระแสเกินแบบเรโซแนนซ์ได้อย่างมีประสิทธิภาพ ซึ่งอาจเป็นอันตรายต่อระบบจำหน่ายไฟฟ้าทั้งหมด ทำให้การทำงานของหม้อแปลงและสายเคเบิลมีเสถียรภาพมากขึ้น ชั้นที่สามของการป้องกันสามชั้นแสดงออกมาในการเพิ่มประสิทธิภาพการชดเชย ในสภาพแวดล้อมกระแสไฟที่สะอาด ตัวเก็บประจุสามารถตอบสนองต่อปฏิกิริยารีแอกแตนซ์ที่ต้องการได้แม่นยำมากขึ้น ปรับปรุงประสิทธิภาพของการแก้ไขตัวประกอบกำลัง และหลีกเลี่ยงการสะดุดที่ไม่ถูกต้องหรือความล้มเหลวในการชดเชยที่เกิดจากฮาร์โมนิค

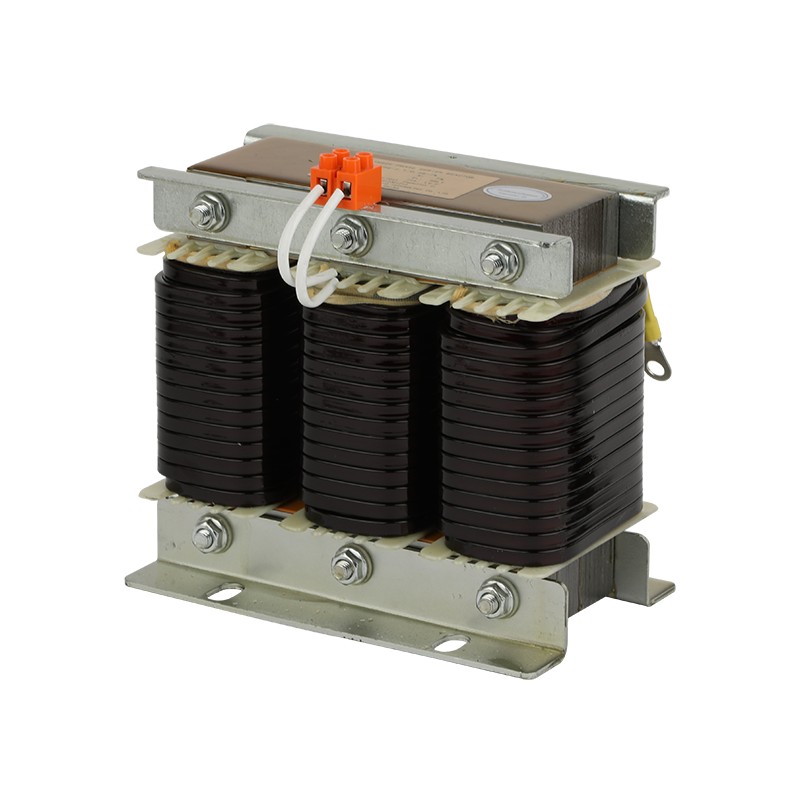

Geyue Electric เข้าใจอย่างถ่องแท้ว่าการควบคุมฮาร์มอนิกไม่ใช่การต่อสู้ด้วยส่วนประกอบเดียว แต่เป็นสงครามการป้องกันโครงข่ายที่ต้องอาศัยการออกแบบที่แม่นยำและการประสานงานของระบบ Geyue Electric ไม่เพียงแต่นำเสนอ "อัศวินผู้พิทักษ์" ที่มีประสิทธิภาพสูงและเชื่อถือได้ นั่นคือเครื่องปฏิกรณ์ซีรีส์แรงดันต่ำซีรีส์ CKSG เท่านั้น แต่ยังมุ่งมั่นที่จะนำเสนอโซลูชันการชดเชยพลังงานปฏิกิริยาแรงดันต่ำครบชุดแก่ผู้ใช้ ตั้งแต่การวัดที่แม่นยำ การวิเคราะห์ฮาร์โมนิก ไปจนถึงการออกแบบการชดเชยการกรองแบบกำหนดเอง ทีมเทคนิคของเรามีทักษะในการวินิจฉัยคุณลักษณะของแหล่งกำเนิดฮาร์มอนิก ณ จุดนั้น และปรับแต่งอัตรารีแอกแทนซ์และความสามารถในการชดเชยที่เหมาะสมที่สุดสำหรับผู้ใช้ เพื่อให้มั่นใจว่าเครื่องปฏิกรณ์และตัวเก็บประจุทำงานร่วมกันเพื่อให้บรรลุประสิทธิภาพการป้องกันที่ดีที่สุด การเลือก Geyue หมายความว่าคุณได้เลือกความสามารถในการตีความอย่างเป็นระบบและความสามารถในการแก้ปัญหาเชิงปฏิบัติสำหรับปัญหาคุณภาพกำลังไฟฟ้า เรายินดีที่จะปกป้องไฟฟ้าทุกวัตต์ในระบบจำหน่ายของคุณจากการดำเนินงานที่ปลอดภัย สะอาด และมีประสิทธิภาพด้วยเทคโนโลยีระดับมืออาชีพและผลิตภัณฑ์ที่เชื่อถือได้
