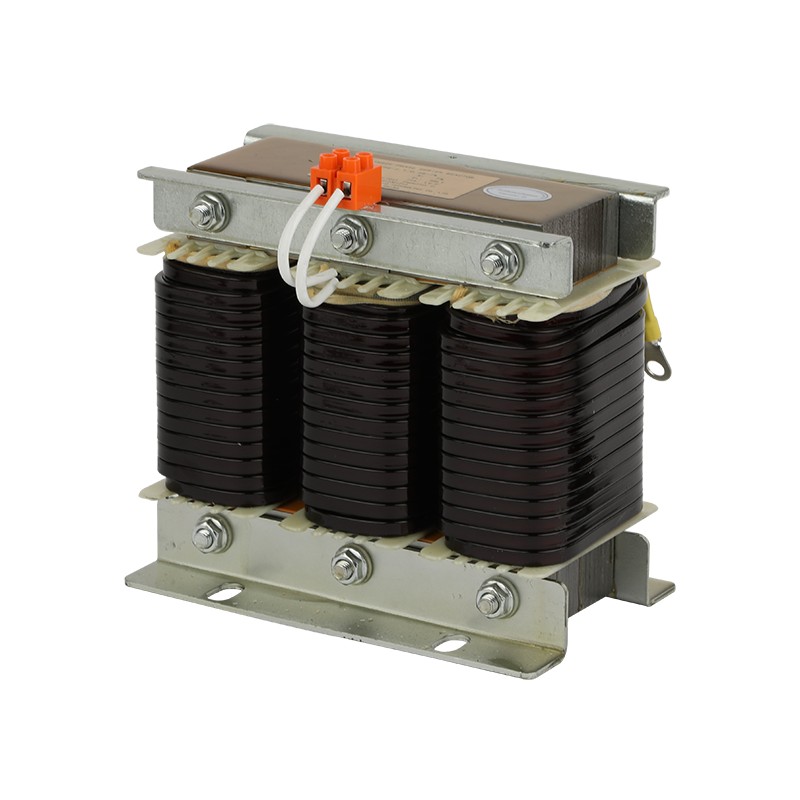

เครื่องปฏิกรณ์ซีรีส์ CKSG อัตราการเกิดปฏิกิริยา 7%

เหตุใดเครื่องปฏิกรณ์จึงต้องต่ออนุกรมกับตัวเก็บประจุแทนการต่อขนาน?

ในระหว่างปฏิสัมพันธ์กับลูกค้าในแต่ละวัน วิศวกรของ Geyue Electric มักจะพบกับคำถามคลาสสิกระดับมือใหม่: ในระบบชดเชยพลังงานรีแอกทีฟแรงดันต่ำ เหตุใดเครื่องปฏิกรณ์ซีรีส์ CKSG อัตรารีแอกแตนซ์ 7% จึงใช้อนุกรมกับตัวเก็บประจุแทนที่จะใช้แบบขนานเสมอ วิธีการเชื่อมต่อที่ดูเหมือนเรียบง่ายนี้จริง ๆ แล้วปกปิดภูมิปัญญาหลักในการรับประกันการทำงานที่ปลอดภัย เสถียร และประหยัดของระบบไฟฟ้า วันนี้ Geyue Electric จากมุมมองของ "ผู้ดูแลระบบไฟฟ้า" จะให้ข้อมูลการวิเคราะห์เชิงลึกเกี่ยวกับสาเหตุที่อยู่เบื้องหลัง

การวางตำแหน่งบทบาท: จาก "การต่อสู้อิสระ" สู่ "การป้องกันแบบประสานงาน"

ก่อนอื่น เราต้องเข้าใจบทบาทพื้นฐานของตัวเก็บประจุและเครื่องปฏิกรณ์ในระบบโครงข่ายไฟฟ้าอย่างแท้จริง ตัวเก็บประจุเปรียบเสมือน "ทหารจ่ายไฟ" ซึ่งมีหน้าที่หลักคือการสร้างพลังงานรีแอกทีฟแบบคาปาซิทีฟ โดยชดเชยโดยตรงสำหรับพลังงานรีแอกทีฟที่ใช้โดยโหลดอุปนัย (เช่น มอเตอร์ หม้อแปลงไฟฟ้า) ซึ่งจะช่วยปรับปรุงตัวประกอบกำลังของระบบไฟฟ้าทั้งหมด ลดการสูญเสียในสายไฟฟ้าและการสิ้นเปลืองพลังงาน

เครื่องปฏิกรณ์ โดยเฉพาะเครื่องปฏิกรณ์ซีรีส์ CKSG อัตราปฏิกิริยา 7% ในบริบทนี้ ทำหน้าที่เป็น "ตัวกรอง" และ "บัฟเฟอร์" หากเชื่อมต่อผิดแบบขนานกับตัวเก็บประจุ เครื่องปฏิกรณ์จะเชื่อมต่อโดยตรงกับบัสบาร์เหมือนกับตัวเก็บประจุ และจะดูดซับพลังงานปฏิกิริยาแบบเหนี่ยวนำด้วยตัวมันเอง สิ่งนี้ไม่เพียงแต่ล้มเหลวในการชดเชยพลังงานรีแอกทีฟเท่านั้น แต่ยังเพิ่มโหลดรีแอกทีฟของระบบอีกด้วย ซึ่งขัดแย้งกับเป้าหมายพื้นฐานของการชดเชยพลังงานรีแอกทีฟและปรับปรุงตัวประกอบกำลัง ณ จุดนี้ บทบาทของเครื่องปฏิกรณ์จะถูกจำกัดไว้ที่การปรับให้เรียบหรือการกรองที่จำกัดมาก และจะไม่สามารถให้การป้องกันโดยตรงสำหรับตัวเก็บประจุได้อย่างสมบูรณ์

เมื่อเชื่อมต่ออนุกรมกับตัวเก็บประจุแล้ว เครื่องปฏิกรณ์ซีรีส์ CKSG อัตรารีแอกแตนซ์ 7% จะเปลี่ยนจาก "หน่วยรบอิสระ" เป็น "คู่หูพิเศษ" ของตัวเก็บประจุ มันจะทำหน้าที่เหมือนผู้พิทักษ์ผู้ภักดี โดยสร้าง "วงจรซีรีส์ LC" ที่เป็นหนึ่งเดียวด้วยตัวเก็บประจุ จากนั้นจึงเชื่อมต่อกับโครงข่ายไฟฟ้า ความสัมพันธ์ในการเชื่อมต่อนี้ทำหน้าที่เป็นเสาหลักด้านโครงสร้างสำหรับการทำให้เกิดฟังก์ชันการป้องกันที่ตามมาทั้งหมด

ภารกิจหลัก: การปราบปรามการขยายฮาร์มอนิกและการกรองกระแสที่เป็นอันตราย

ในโครงข่ายไฟฟ้าสมัยใหม่ การมีโหลดที่ไม่เป็นเชิงเส้น เช่น ตัวแปลงความถี่และอุปกรณ์เรียงกระแสสามารถสร้างกระแสฮาร์มอนิกจำนวนมาก ซึ่งเป็นหนึ่งใน "ผู้ร้าย" หลักที่คุกคามการทำงานอย่างปลอดภัยของอุปกรณ์ไฟฟ้า เมื่อเชื่อมต่อตัวเก็บประจุกับระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำเท่านั้น รีแอกแตนซ์แบบคาปาซิทีฟของตัวเก็บประจุจะลดลงเมื่อความถี่ของกระแสฮาร์มอนิกในระบบส่งกำลังเพิ่มขึ้น รีแอคแทนซ์แบบคาปาซิทีฟต่ำให้เส้นทางอิมพีแดนซ์ต่ำสำหรับกระแสฮาร์มอนิกลำดับสูงอย่างแม่นยำ ส่งผลให้เกิดการขยายกระแสฮาร์มอนิกที่ผิดปกติ ในกรณีที่รุนแรง การไหลเข้าของกระแสฮาร์มอนิกอาจทำให้ตัวเก็บประจุเกิดความร้อนมากเกินไป ระเบิดได้ และทำให้โครงข่ายไฟฟ้าทั้งหมดเสียหาย

การเพิ่มเครื่องปฏิกรณ์ซีรีส์อัตรารีแอกแตนซ์ 7% ของซีรีส์ CKSG สามารถเปลี่ยนวงจรอุบาทว์นี้ได้อย่างสมบูรณ์ ซึ่งกระแสฮาร์มอนิกที่เป็นอันตรายจะเพิ่มขึ้นเรื่อยๆ รีแอคแทนซ์แบบเหนี่ยวนำของเครื่องปฏิกรณ์แบบอนุกรมจะเพิ่มขึ้นเมื่อความถี่ของกระแสฮาร์มอนิกที่มีอยู่ในโครงข่ายไฟฟ้าเพิ่มขึ้น เมื่อเครื่องปฏิกรณ์แบบอนุกรมเชื่อมต่อแบบอนุกรมกับตัวเก็บประจุ อิมพีแดนซ์ (ผลที่ขัดขวางกระแส) ของทั้งเครื่องปฏิกรณ์แบบอนุกรมและตัวเก็บประจุต่อฮาร์มอนิกจะแตกต่างกันไปในแนวโน้มตรงกันข้ามกับความถี่ การออกแบบตัวเหนี่ยวนำ (หรืออัตรารีแอกแตนซ์) ของเครื่องปฏิกรณ์ซีรีส์อย่างระมัดระวังสามารถทำให้วงจรซีรีย์ LC นี้นำเสนอความต้านทานสูงต่อฮาร์โมนิคเฉพาะ (เช่น ฮาร์มอนิกที่ 5, ฮาร์มอนิกที่ 7) ได้ เช่น การตั้งค่า "ตัวกรอง" แบบทึบสำหรับกระแสฮาร์มอนิกที่เป็นอันตรายเพื่อกรองกระแสที่เป็นอันตรายเหล่านี้ออกจากสาขาการชดเชย สิ่งนี้จะป้องกันการเรโซแนนซ์ฮาร์มอนิกและการขยายฮาร์โมนิคในระบบไฟฟ้าได้อย่างมีประสิทธิภาพ ปกป้องตัวเก็บประจุด้วยตนเอง และทำให้สภาพแวดล้อมโครงข่ายไฟฟ้าบริสุทธิ์

การรับประกันที่สำคัญ: ความต้านทานต่อกระแสไฟกระชากปิดและแรงดันไฟฟ้าเกินในการทำงาน

เมื่อตัวเก็บประจุเชื่อมต่อกับโครงข่ายไฟฟ้า มักจะเกิดกระแสไฟกระชากขนาดใหญ่ทันที ซึ่งเรียกว่ากระแสไฟกระชากปิด ค่าของกระแสไฟกระชากปิดสามารถเป็นได้มากถึงหลายสิบเท่าของกระแสไฟที่กำหนดของตัวเก็บประจุที่เชื่อมต่ออยู่ การดำเนินการสวิตชิ่งบ่อยครั้งดังกล่าวจะสร้างความเสียหายอย่างร้ายแรงต่ออายุการใช้งานอิเล็กทริกของตัวเก็บประจุและหน้าสัมผัสของอุปกรณ์สวิตชิ่ง

ในขณะนี้ เครื่องปฏิกรณ์ซีรีส์อัตรารีแอกแตนซ์ 7% ของซีรีส์ CKSG สามารถทำหน้าที่เป็น "บัฟเฟอร์" สำหรับกระแสได้ ลักษณะการเหนี่ยวนำของเครื่องปฏิกรณ์แบบอนุกรมกำหนดว่ากระแสที่ไหลผ่านเครื่องปฏิกรณ์นั้นไม่สามารถเปลี่ยนแปลงอย่างกะทันหันได้ ดังนั้นจึงช่วยยับยั้งและชะลอจุดสูงสุดและความชันของกระแสไฟกระชากปิดได้อย่างมาก ทำให้กระแสไฟขึ้นอย่างราบรื่น ในทำนองเดียวกัน เมื่อถอดสาขาตัวเก็บประจุบางตัวออก เครื่องปฏิกรณ์ยังสามารถดูดซับพลังงานแม่เหล็กไฟฟ้าบางส่วนได้ โดยระงับแรงดันไฟฟ้าเกินในการปฏิบัติงานที่เป็นไปได้ โดยให้การป้องกันบัฟเฟอร์ที่เชื่อถือได้อีกชั้นสำหรับตัวเก็บประจุและระบบชดเชยทั้งหมด

โซลูชันของ Geyue Electric: การปกป้องความปลอดภัยของระบบอย่างพิถีพิถัน

Geyue Electric เข้าใจดีถึงความรับผิดชอบของเครื่องปฏิกรณ์ในฐานะ "เจ้าหน้าที่รักษาความปลอดภัย" ดังนั้นจึงได้ทุ่มเทความพยายามของเจ้าหน้าที่ด้านเทคนิคทั้งหมดในการออกแบบและผลิตเครื่องปฏิกรณ์ซีรีส์อัตรารีแอกแตนซ์ 7% ของซีรีส์ CKSG เพื่อยึดความแม่นยำและเสถียรภาพของอัตราการรีแอกแตนซ์ 7% เราใช้แกนแผ่นเหล็กซิลิคอนนำเข้าคุณภาพสูง และใช้การแบ่งส่วนแกนที่เป็นเอกลักษณ์และกระบวนการบ่มช่องว่างอากาศเพื่อรับประกันว่าตัวเหนี่ยวนำยังคงไม่เปลี่ยนแปลงตลอดระยะเวลาการทำงานที่ยาวนาน เพื่อทนต่อความท้าทายด้านความร้อนที่รุนแรงในสภาพแวดล้อมฮาร์มอนิก เราเลือกวัสดุฉนวนอุณหภูมิสูงเกรด F/H และใช้กระบวนการเคลือบสูญญากาศเพื่อประสานขดลวดและแกนเข้าด้วยกันอย่างแน่นหนา สิ่งนี้ไม่เพียงแต่ปกป้องการเพิ่มขึ้นของอุณหภูมิที่ต่ำมากและการทำงานที่เงียบของเครื่องปฏิกรณ์เท่านั้น แต่ยังช่วยให้เครื่องปฏิกรณ์มีประสิทธิภาพการกรองที่คงอยู่และเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงอีกด้วย

เครื่องปฏิกรณ์ซีรีส์ CKSG อัตราการเกิดปฏิกิริยา 7% ของเราไม่ได้เป็นเพียงส่วนประกอบในอุดมคติที่สอดคล้องกับหลักการทางทฤษฎีเท่านั้น แต่ยังเป็นการตกผลึกของปรัชญาการผลิตขั้นสูงของบริษัทเราอีกด้วย ตั้งแต่การออกแบบแม่เหล็กไฟฟ้าที่เข้มงวด การประมวลผลและการประกอบที่แม่นยำ ไปจนถึงการทดสอบจากโรงงานอย่างครอบคลุม ทุกขั้นตอนยึดมั่นในความเชื่อที่ว่า "ความน่าเชื่อถือคือคุณค่า" เราภูมิใจที่สามารถจัดหาเครื่องปฏิกรณ์ที่มีขนาดเล็กกว่า น้ำหนักเบากว่า มีประสิทธิภาพมากกว่า และมีรูปลักษณ์ที่สวยงามให้กับตลาดได้ มีการใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าทางอุตสาหกรรมและเชิงพาณิชย์ต่างๆ และกลายเป็นรากฐานที่เชื่อถือได้ในโซลูชันการชดเชยการไม่มีโหลดและการควบคุมฮาร์มอนิกของผู้ใช้จำนวนมาก

ดังนั้น เมื่อคุณวางแผนหรืออัปเกรดระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ การเลือกเส้นทางทางเทคนิคที่เหมาะสมและพันธมิตรด้านอุปกรณ์ที่เชื่อถือได้จึงมีความสำคัญไม่แพ้กัน Geyue Electric ยินดีจัดหาเครื่องปฏิกรณ์ซีรีส์อัตรารีแอกแตนซ์ 7% ระดับมืออาชีพของ CKSG และโซลูชันการชดเชยพลังงานรีแอกทีฟที่สมบูรณ์ เพื่อเป็นการสนับสนุนที่มั่นคงสำหรับการทำงานที่ปลอดภัย มีประสิทธิภาพ และมีเสถียรภาพของระบบไฟฟ้าของคุณ มาทำงานร่วมกัน เริ่มต้นจากทุกการเชื่อมต่อที่ถูกต้อง และร่วมกันสร้างคุณภาพไฟฟ้าที่ดีขึ้น
