จะทำอย่างไรถ้ามีพื้นที่ไม่เพียงพอในตู้ชดเชย?

คำนำ

พื้นที่ไม่เพียงพอสำหรับตู้ชดเชยได้กลายเป็นความท้าทายทางเทคนิคทั่วไปในการอัพเกรดระบบการกระจายพลังงานอุตสาหกรรม ด้วยการขยายตัวของมาตราส่วนการผลิตและการเพิ่มอุปกรณ์ความต้องการการชดเชยพลังงานปฏิกิริยายังคงเติบโตอย่างต่อเนื่องในขณะที่พื้นที่ทางกายภาพที่มีอยู่สำหรับตู้ชดเชยที่มีอยู่ยังคงได้รับการแก้ไข เมื่อเผชิญกับภาวะที่กลืนไม่เข้าคายไม่ออกนี้หลาย บริษัท ต้องเผชิญกับภาวะที่กลืนไม่เข้าคายไม่ออก: ทั้งลงทุนค่าใช้จ่ายสูงในการเปลี่ยนตู้ทั้งหมดหรืออดทนต่อการลงโทษค่าไฟฟ้าที่เกี่ยวข้องกับปัจจัยพลังงานต่ำกว่ามาตรฐาน อย่างไรก็ตามด้วยการแก้ปัญหาทางเทคนิคทางวิทยาศาสตร์และเหตุผลเป็นไปได้ที่จะเพิ่มความสามารถในการชดเชยได้อย่างมีประสิทธิภาพโดยไม่ต้องเปลี่ยนตู้ บทความนี้แนะนำโซลูชันที่พิสูจน์แล้วสามวิธีอย่างเป็นระบบเพื่อช่วยให้คุณเอาชนะข้อ จำกัด ด้านพื้นที่

ตัวเก็บประจุที่กำหนดเองขนาดกะทัดรัด: โซลูชันที่ต้องการสำหรับการเพิ่มประสิทธิภาพพื้นที่

เมื่อตัวเก็บประจุขนาดมาตรฐานไม่เป็นไปตามข้อกำหนดการติดตั้งตัวเก็บประจุแบบกำหนดเองแบบกะทัดรัดกลายเป็นโซลูชันที่ตรงที่สุด เราได้พัฒนาชุดของประเพณีตัวเก็บประจุทรงกระบอกโดยเฉพาะสำหรับแอปพลิเคชันที่ จำกัด พื้นที่ ตัวอย่างเช่นตัวเก็บประจุทรงกระบอกφ180× 320 มม. ที่พัฒนาขึ้นใหม่ของเราได้รับความจุ 30kvar ในขณะที่ยังคงมีปริมาณเช่นเดียวกับผลิตภัณฑ์ 25KVAR ทั่วไป การพัฒนานี้เป็นผลมาจากนวัตกรรมทางเทคโนโลยีสามประการ: การใช้ฟิล์มโพลีโพรพีลีน3μMบางเฉียบเพิ่มพื้นที่อิเล็กโทรดต่อหน่วยปริมาตร 20%; กระบวนการขดลวดแกนที่ดีที่สุดเพิ่มปัจจัยเติมสูงกว่า 95%; และกระบวนการฉีดพ่นสีทองที่ได้รับการปรับปรุงจะช่วยลดความต้านทานการสัมผัสและการสร้างความร้อน แอปพลิเคชั่นที่ใช้งานได้แสดงให้เห็นว่าผลิตภัณฑ์ชุดนี้รักษาประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมในขณะที่ทำให้อุณหภูมิต่ำกว่า 65K ตามข้อกำหนดสำหรับการทำงานที่มั่นคงในระยะยาว พวกเขาเหมาะอย่างยิ่งสำหรับการติดตั้งตู้เก่าเพื่อให้การอัพเกรดความจุโดยไม่ต้องเปลี่ยนรูยึดที่มีอยู่

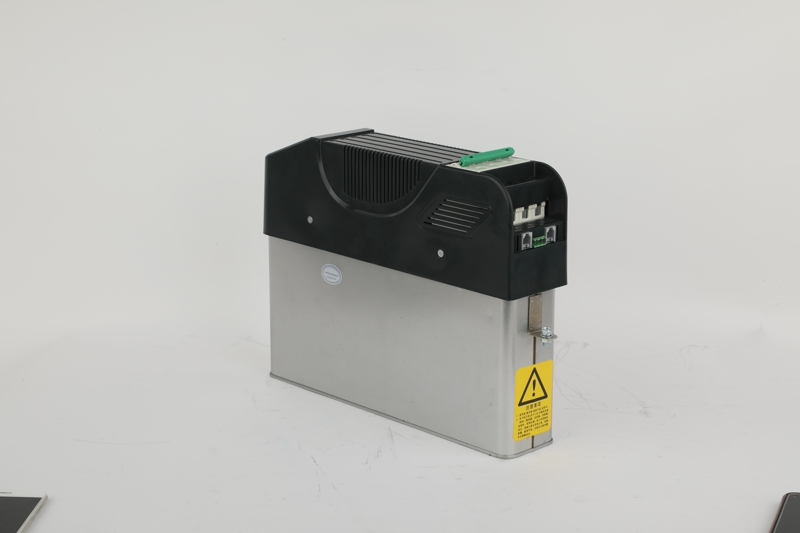

โซลูชันการรวมตัวเก็บประจุอัจฉริยะ: ตัวเลือกอัจฉริยะสำหรับการทำให้เข้าใจง่าย

ตัวเก็บประจุอัจฉริยะเทคโนโลยีนำเสนอวิธีการใหม่ในการเพิ่มประสิทธิภาพพื้นที่ โมดูลตัวเก็บประจุแบบบูรณาการอัจฉริยะของเรารวมส่วนประกอบแยกต่างหากแบบดั้งเดิมเช่นคอนโทรลเลอร์คอนแทคเตอร์ฟิวส์ตัวเก็บประจุและไฟแสดงสถานะลงในหน่วยเดียว ตัวอย่างเช่นตัวเก็บประจุอัจฉริยะ 30KVAR มีขนาดเพียง 300 × 200 × 150 มม. ประหยัดพื้นที่มากกว่า 40% เมื่อเทียบกับโซลูชันส่วนประกอบที่ไม่ต่อเนื่องแบบดั้งเดิม การออกแบบแบบบูรณาการนี้ไม่เพียง แต่ช่วยลดจำนวนส่วนประกอบภายในตู้เท่านั้น แต่ยังช่วยลดความซับซ้อนของการเดินสายและลดจำนวนจุดผิดพลาดให้น้อยที่สุด โครงสร้างโมดูลาร์ของตัวเก็บประจุอัจฉริยะรองรับการขยายตัวแบบขนานและการบำรุงรักษาที่สลับง่ายทำให้มั่นใจได้ว่าความล้มเหลวของโมดูลเดียวจะไม่ส่งผลกระทบต่อการทำงานของระบบโดยรวม นอกจากนี้ตัวเก็บประจุอัจฉริยะยังนำเสนอคุณสมบัติขั้นสูงเช่นการสลับการข้ามศูนย์การชดเชยเฟสและการวินิจฉัยตนเองผิดปกติประหยัดพื้นที่ในขณะที่ปรับปรุงประสิทธิภาพของระบบ พวกเขาเหมาะอย่างยิ่งสำหรับโครงการใหม่หรือการติดตั้งเพิ่มเติมที่ครอบคลุมช่วยให้การย่อขนาดเล็กและการอัพเกรดระบบชดเชยอย่างชาญฉลาด

การปรับแต่งเค้าโครงของตู้: ศิลปะการใช้ประโยชน์จากพื้นที่ที่มีศักยภาพ

นอกเหนือจากการเพิ่มประสิทธิภาพการเลือกอุปกรณ์การออกแบบเค้าโครงตู้ที่มีประสิทธิภาพยังสามารถปลดล็อคศักยภาพของพื้นที่อย่างมีนัยสำคัญ ผ่านการฝึกฝนด้านวิศวกรรมอย่างกว้างขวางเราได้ระบุเทคนิคการเพิ่มประสิทธิภาพเลย์เอาต์ที่พิสูจน์แล้วสามเทคนิค ก่อนอื่นใช้วิธีการใช้พื้นที่สามมิติเปลี่ยนวิธีการจัดวางแบบแบนแบบดั้งเดิม ด้วยการใช้โครงสร้างการติดตั้ง DIN-RAIL ส่วนประกอบจะถูกจัดเรียงในแนวตั้งเพื่อปรับปรุงการใช้พื้นที่ ประการที่สองปรับการเตรียมสายไฟให้เหมาะสมโดยใช้ busbars ทองแดงแทนสายเคเบิลสำหรับการเชื่อมต่อ busbar ลดพื้นที่สายเคเบิล การใช้ส่วนประกอบเลี้ยวขวาและการติดตั้งผนังช่วยลดพื้นที่ที่สูญเปล่า ประการที่สามส่งเสริมการออกแบบแบบแยกส่วนรวมส่วนประกอบที่เกี่ยวข้องกับการใช้งานเข้ากับโมดูลมาตรฐาน ตัวอย่างเช่นตัวเก็บประจุเครื่องปฏิกรณ์ซีรีส์และฟิวส์จะถูกรวมเข้ากับเฟรมที่ถอดออกได้เพื่อการบำรุงรักษาและการเปลี่ยนที่ง่าย การปรับให้เหมาะสมโดยละเอียดเหล่านี้มักจะปลดล็อคพื้นที่ติดตั้ง 15% -25% ของพื้นที่ติดตั้งที่มีศักยภาพสร้างเงื่อนไขสำหรับการขยายตัวและการปรับปรุง

การเลือกโซลูชันและคำแนะนำการใช้งาน

เมื่อต้องเผชิญกับข้อ จำกัด ด้านพื้นที่เฉพาะวิธีแก้ปัญหาที่เหมาะสมที่สุดควรเลือกตามสถานการณ์เฉพาะ สำหรับการติดตั้งที่มีพื้นที่ จำกัด อย่างมากและการเปลี่ยนแปลงโครงสร้างตู้ไม่เป็นไปไม่ได้ สำหรับโครงการใหม่หรือโครงการที่มีการปรับปรุงครั้งใหญ่ตัวเก็บประจุอัจฉริยะโซลูชั่นนำเสนอผลประโยชน์โดยรวมที่ดีที่สุด เมื่อข้อ จำกัด ด้านพื้นที่มีความรุนแรงน้อยกว่าเทคนิคการเพิ่มประสิทธิภาพเลย์เอาต์สามารถใช้เพื่อแก้ไขปัญหาลดต้นทุนและทำให้การใช้งานง่ายขึ้น แนะนำการวัดและการจำลองในสถานที่โดยละเอียดก่อนที่จะดำเนินการเพื่อให้แน่ใจว่าการออกแบบเป็นไปได้ สำหรับโครงการที่สำคัญขอแนะนำให้จัดทำตัวอย่างทดลองใช้ก่อนเพื่อการตรวจสอบการติดตั้งเพื่อหลีกเลี่ยงปัญหาในระหว่างการใช้งานจำนวนมาก ในระหว่างการดำเนินการควรใช้ความระมัดระวังเพื่อรักษาพื้นที่การกระจายความร้อนที่เพียงพอและระยะทางที่ปลอดภัยและความปลอดภัยของอุปกรณ์ไม่ควรเสียสละเพื่อประโยชน์ในการใช้พื้นที่
