อวกาศเวทมนตร์ของตัวเก็บประจุที่กำหนดเอง: วิธีการพอดีกับข้อกำหนด 0.45-30-3 ลงในเปลือกหอยทรงกระบอก 25kvar?

คำนำ

ห้องกระจายสินค้าที่ทันสมัยและตู้ชดเชยกำลังเผชิญกับความขัดแย้งระหว่างความต้องการที่เพิ่มขึ้นสำหรับการชดเชยพลังงานปฏิกิริยาและพื้นที่ติดตั้งไม่เพียงพอ ขนาดมาตรฐานตัวเก็บประจุพลังงานไม่สามารถปรับให้เข้ากับพื้นที่ จำกัด และโซลูชันที่กำหนดเองกลายเป็นกุญแจสำคัญ บทความนี้สำรวจกรณีเฉพาะเกี่ยวกับวิธีการบรรลุตัวเก็บประจุที่มีระดับแรงดันไฟฟ้า 0.45 kV และความจุสามเฟส 30 kvar ในเปลือกทรงกระบอกที่มีความจุ 25 kV ข้อกำหนดที่กำหนดเองจะแสดงเป็น 0.45-30-3 ซึ่งต้องการความก้าวหน้าในเทคโนโลยีวัสดุและการออกแบบโครงสร้าง

ข้อกำหนดด้านพื้นที่และข้อกำหนดการปรับแต่งสำหรับตัวเก็บประจุมาตรฐาน

ตู้ชดเชยมีส่วนประกอบภายในที่หนาแน่นเช่นเบรกเกอร์วงจรคอนแทคเตอร์เครื่องปฏิกรณ์คอนโทรลเลอร์ ฯลฯ ซึ่งครอบครองพื้นที่จำนวนมาก การปรับปรุงใหม่หรือการออกแบบขนาดกะทัดรัดของตู้เก่าทำให้พื้นที่ จำกัด สำหรับตัวเก็บประจุ โมดูลรูปสี่เหลี่ยมผืนผ้ามาตรฐานหรือสี่เหลี่ยมจัตุรัสเป็นเรื่องยากที่จะปรับให้เข้ากับมุมที่ผิดปกติหรือช่องว่างที่จำกัดความสูง การติดตั้งที่ถูกบังคับอาจนำไปสู่การกระจายความร้อนที่ไม่ดีการบำรุงรักษาที่ยากและระยะทางความปลอดภัยไม่เพียงพอ

เมื่อผลิตภัณฑ์มาตรฐานไม่สามารถปฏิบัติตามข้อ จำกัด เชิงพื้นที่การปรับแต่งตัวเก็บประจุพลังงานกลายเป็นทางออกที่จำเป็น ข้อได้เปรียบหลักคือการปรับตัวแบบฟอร์มและการจับคู่ประสิทธิภาพที่แม่นยำ วิศวกรสามารถย้อนกลับการออกแบบรูปร่างและโครงสร้างภายในของตัวเก็บประจุตามขนาดพื้นที่ที่เหลือและข้อกำหนดพารามิเตอร์ไฟฟ้าภายในตู้ รูปแบบการออกแบบที่ขับเคลื่อนด้วยพื้นที่นี้ช่วยเพิ่มความยืดหยุ่นของการรวมระบบชดเชย

การวิเคราะห์และความท้าทายทางเทคนิคของข้อมูลจำเพาะ 0.45-30-3

0.45 หมายถึงแรงดันไฟฟ้าที่กำหนดไว้ที่ 0.45 kV จับคู่กับระบบ 380 V 30 หมายถึงหน่วยเดียวที่มีกำลังการผลิต 30 kvar ซึ่งกำหนดความสามารถในการชดเชยพลังงานปฏิกิริยา 3 หมายถึงการออกแบบแบบบูรณาการแบบสามเฟสพร้อมตัวเก็บประจุสามหน่วยบรรจุภัณฑ์แบบรวมการเดินสายแบบง่ายและการประหยัดพื้นที่

ความยากลำบากทางเทคนิคของการใช้เปลือก 25kvar อยู่ในความจริงที่ว่ารองรับกำลังการผลิต 30kvar กับเปลือก 25kvar หมายความว่าปริมาณยังคงไม่เปลี่ยนแปลงความสามารถเพิ่มขึ้น 20%และความหนาแน่นของพลังงานเพิ่มขึ้นอย่างมีนัยสำคัญซึ่งทำให้ข้อกำหนดที่สูงขึ้น การเพิ่มขึ้นของการสูญเสียภายในนำไปสู่การเพิ่มขึ้นของแรงดันการจัดการความร้อนและการกระจายความร้อนในพื้นที่ จำกัด กลายเป็นความท้าทายที่สำคัญ

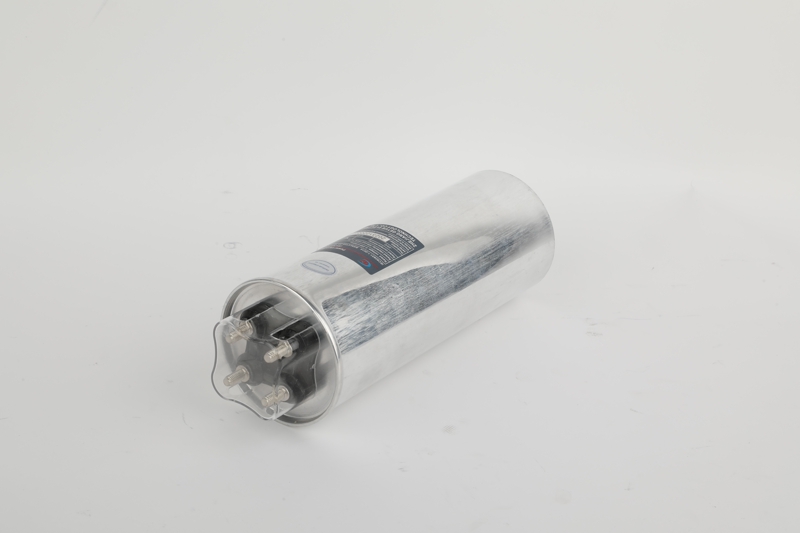

การพัฒนาในการออกแบบตัวเก็บประจุทรงกระบอกที่กำหนดเอง

เราได้อัพเกรดเทคโนโลยีวัสดุอิเล็กทริกของเราโดยใช้ฟิล์มโพลีโพรพีลีนพิเศษที่มีความหนาควบคุมต่ำกว่า 3 ไมครอน วัสดุนี้มีคุณสมบัติคงที่ไดอิเล็กตริกที่เสถียรและคุณสมบัติการรักษาตัวเอง โดยการเพิ่มประสิทธิภาพสูตรการเคลือบโลหะเราได้บรรลุคุณสมบัติความต้านทานสี่เหลี่ยมจัตุรัสสูงลดค่าการสูญเสียแทนเจนต์ได้อย่างมีประสิทธิภาพ กระบวนการตัดฟิล์มและการคดเคี้ยวเสร็จสมบูรณ์ในเวิร์กช็อปที่สะอาดระดับ 10,000 เพื่อให้แน่ใจว่าความบริสุทธิ์ของอิเล็กทริก

วิธีเพิ่มประสิทธิภาพโครงสร้างหลัก? เราใช้กระบวนการสำคัญสามกระบวนการที่มีความแม่นยำสูงที่คดเคี้ยวเพื่อให้แน่ใจว่าแต่ละชั้นของฟิล์มจะถูกยึดติดแน่น เทคโนโลยีการกดร้อนช่วยลดความเครียดภายในและหน้าสุดท้ายใช้การฉีดพ่นสีทองสูญญากาศเพื่อสร้างขั้วไฟฟ้าสัมผัสเต็มรูปแบบ เราออกแบบช่องทางการกระจายความร้อนแบบเกลียวเพื่อแก้ไขปัญหาคอขวดกระจายความร้อนซึ่งสร้างเส้นทางการพาความร้อนของอากาศภายในแกนกลาง ในเวลาเดียวกันเราควบคุมปริมาณการเติมกาวเพื่อให้ได้ความสมดุลระหว่างฉนวนและการกระจายความร้อน

ความท้าทายของลูกค้าและโซลูชั่นของเรา

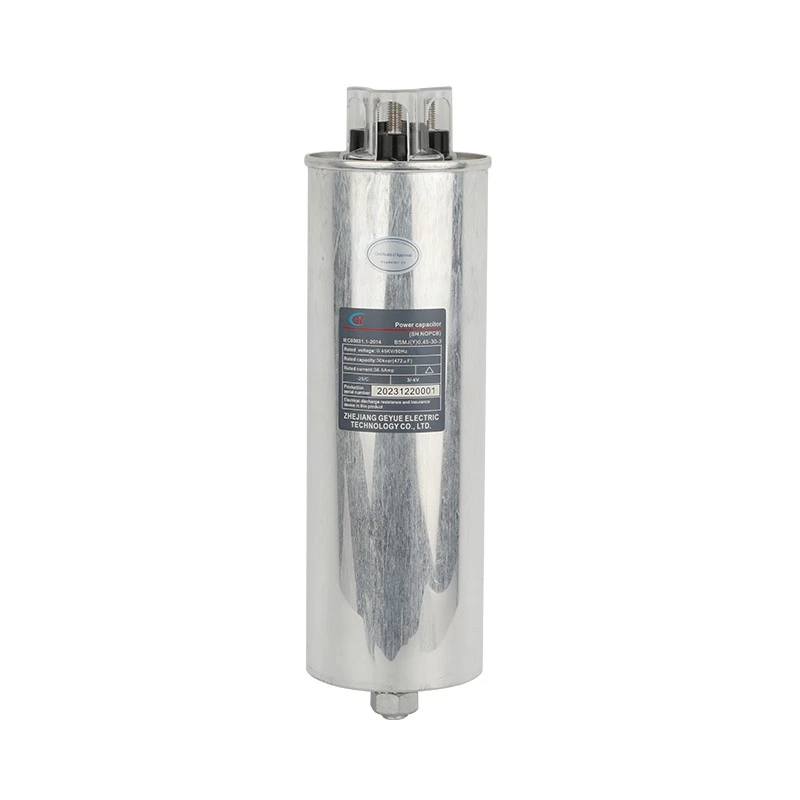

เมื่อเร็ว ๆ นี้เราได้รับลูกค้าที่มีความต้องการพิเศษที่กำลังเผชิญกับความท้าทายทางเทคนิคทั่วไป: หลังจากขยายสายการผลิตแล้วปัจจัยพลังงานจะลดลงเป็น 0.75 และมีความจำเป็นเร่งด่วนในการเพิ่มกำลังการชดเชยพลังงานปฏิกิริยา 180kVar ในตู้ชดเชยอิ่มตัว พื้นที่ติดตั้งที่มีอยู่เท่านั้นคือพื้นที่ทรงกระบอกไม่กี่แห่งที่มีเส้นผ่านศูนย์กลาง 160 มม. และความสูง 300 มม. - ตำแหน่งเหล่านี้ได้รับการออกแบบมาสำหรับตัวเก็บประจุพลังงาน 25KVAR ต้องเผชิญกับความท้าทายนี้เราได้จัดตั้งทีมเทคนิคอย่างรวดเร็วเพื่อดำเนินการวิจัยและพัฒนาพิเศษสำหรับความต้องการที่กำหนดเอง 30 กิโลวัตต์สำหรับเปลือก 160 × 300 มม. เราเลือกวัสดุฟิล์มบาง 3 ไมครอนบาง ๆ และออกแบบโครงสร้างแกนที่คดเคี้ยวซึ่งเพิ่มพื้นที่คดเคี้ยวที่มีประสิทธิภาพ 18%; นวัตกรรมการเพิ่มร่องความร้อนตามแนวแกนภายในเปลือกหอยและใช้กาวปิดผนึกพิเศษด้วยการนำความร้อนมากกว่า 1.5W/MK เพื่อเติมเต็มพื้นที่สำคัญ ส่วนประกอบความปลอดภัยทั้งหมดทำจากผลิตภัณฑ์คุณภาพสูงที่ได้รับการรับรองอย่างอิสระ หลังจากการทดสอบอย่างเข้มงวดตัวอย่างตรงตามข้อกำหนดของมาตรฐานระดับชาติ GB/T 12747 โดยเฉพาะอย่างยิ่งหลังจากการทดสอบความทนทาน 2,000 ชั่วโมงที่ 85 องศาเซลเซียสการลดทอนกำลังการผลิตน้อยกว่า 1% หลังจากกระตุ้นการทดสอบการรักษาตัวเอง 500 ครั้งความต้านทานของฉนวนยังคงสูงกว่า 100000 megaohms และอุณหภูมิจุดที่ร้อนแรงที่สุดของการทดสอบการเพิ่มขึ้นของอุณหภูมิจะถูกควบคุมภายใน 65 องศาเซลเซียส ในท้ายที่สุดผลิตภัณฑ์ที่กำหนดเองนี้ประสบความสำเร็จช่วยให้ลูกค้าได้รับประโยชน์อย่างมากจากการเพิ่มกำลังการชดเชย 20% ในพื้นที่เดียวกันโดยไม่ต้องเปลี่ยนโครงสร้างตู้อย่างสมบูรณ์

สรุป: ความก้าวหน้าทางเทคโนโลยีบรรลุการเพิ่มประสิทธิภาพเชิงพื้นที่

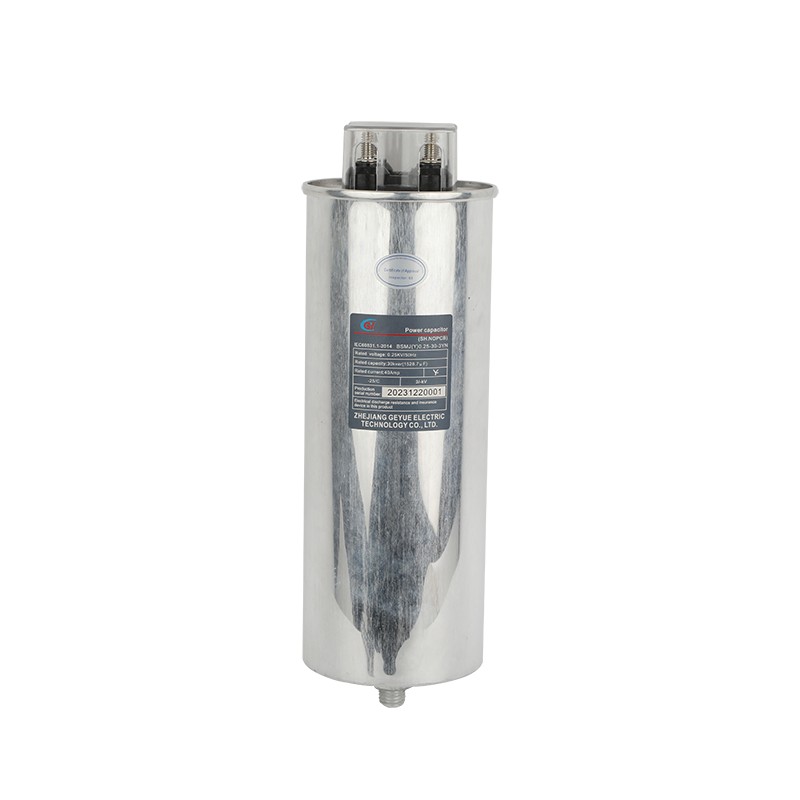

การติดตั้ง 30kvarตัวเก็บประจุพลังงานด้วยข้อกำหนดของ 0.45-30-3 ลงในเปลือกหอยทรงกระบอก 25kvar เป็นนวัตกรรมที่เป็นระบบในเทคโนโลยีวัสดุการออกแบบโครงสร้างและโซลูชั่นการกระจายความร้อน ผ่านข้อ จำกัด ของผลิตภัณฑ์มาตรฐานบรรลุความเป็นเอกภาพของประสิทธิภาพและรูปแบบ เป็นตัวแทนของแนวโน้มของอุปกรณ์ไฟฟ้าที่มีต่อความหนาแน่นพลังงานสูงการรวมสูงและความน่าเชื่อถือสูงโซลูชันตัวเก็บประจุที่ปรับแต่งได้กลายเป็นการสนับสนุนที่สำคัญสำหรับการทำงานที่มีประสิทธิภาพและมั่นคงของระบบพลังงานในการเผชิญกับสถานการณ์แอปพลิเคชันที่ซับซ้อนและข้อ จำกัด เชิงพื้นที่
