เครื่องกำเนิดไฟฟ้า VAR แบบคงที่และตัวเก็บประจุอัจฉริยะทำงานร่วมกันเพื่อให้ได้ค่าชดเชยความแม่นยำระดับมิลลิวินาทีได้อย่างไร

คำนำ

เครื่องกำเนิดไฟฟ้า VAR แบบสแตติก (SVRs) เป็นอุปกรณ์หลักสำหรับการจัดการกับความท้าทายของการชดเชยการโหลดแบบไดนามิกในระบบพลังงานที่ทันสมัย เมื่อกริดพลังงานต้องเผชิญกับการเพิ่มขึ้นของพลังงานระดับมิลลิวินาทีการสั่นสะเทือนแรงดันไฟฟ้าที่มากเกินไปหรือความผันผวนอย่างมากในพลังงานพลังงานหมุนเวียนอุปกรณ์ชดเชยตัวเก็บประจุแบบดั้งเดิมพร้อมการตอบสนองเชิงกลล่าช้าเกิน 200 มิลลิวินาทีไม่สามารถตอบสนองได้อย่างมีประสิทธิภาพ SVR ใช้ทอพอโลยี H-Bridge ที่สร้างขึ้นด้วยอุปกรณ์พลังงาน IGBT ที่ควบคุมได้อย่างเต็มที่บรรลุการตอบสนองแบบไดนามิกภายใน 5 มิลลิวินาที เมื่อรวมกับกลยุทธ์การชดเชยแบบลำดับชั้นของอุปกรณ์ตัวเก็บประจุอัจฉริยะระบบนี้ให้โซลูชันที่สมบูรณ์ ระบบประสานงานนี้สามารถจัดการกับสถานการณ์ที่ท้าทายเช่น 2500 kvar 80 มิลลิวินาทีในช่วงระยะเวลาการหลอมละลายของอาร์คเตาและนาทีต่อนาที 30% ความผันผวนของพลังงานที่ฟาร์มกังหันลมทำให้มั่นใจได้ว่าแรงดันไฟฟ้าแรงดันต่ำกว่า 1%

เกณฑ์สถานการณ์แอปพลิเคชันหลัก

การปรับใช้แบบสแตติก VAR (SVG) ต้องใช้การวินิจฉัยสภาพการทำงานที่แม่นยำ สถานการณ์การรับภาระผลกระทบระดับมิลลิวินาทีจะถูกกำหนดโดยความผันผวนของโหลดเกิน 30% ต่อวินาทีหรือความผันผวนของพลังงานปฏิกิริยาเกิน 1,000 kVAR ต่อ 0.1 วินาที ตัวอย่างทั่วไปคือช่องว่าง 80 มิลลิวินาทีที่ 2,500 kVAR ที่เกิดจากการลัดวงจรอิเล็กโทรดอิเล็กโทรดอาร์ค ตัวชี้วัดที่สำคัญสำหรับสถานการณ์ที่ไวต่อแรงดันไฟฟ้าคือแรงดันไฟฟ้าวูบวาบเกิน 3% หรือความอดทนน้อยกว่า± 0.5% ตัวอย่างเช่นเตาหลอมการเจริญเติบโตของซิลิกอนผลึกเดี่ยวต้องใช้ความผันผวนของแรงดันไฟฟ้าไม่เกิน 1% ไซต์พลังงานทดแทนที่มีความผันผวนสูงต้องการอัตราทางลาดเกิน 10% ต่อนาที

หลักการเทคโนโลยีการดำเนินงานที่มีประสิทธิภาพ

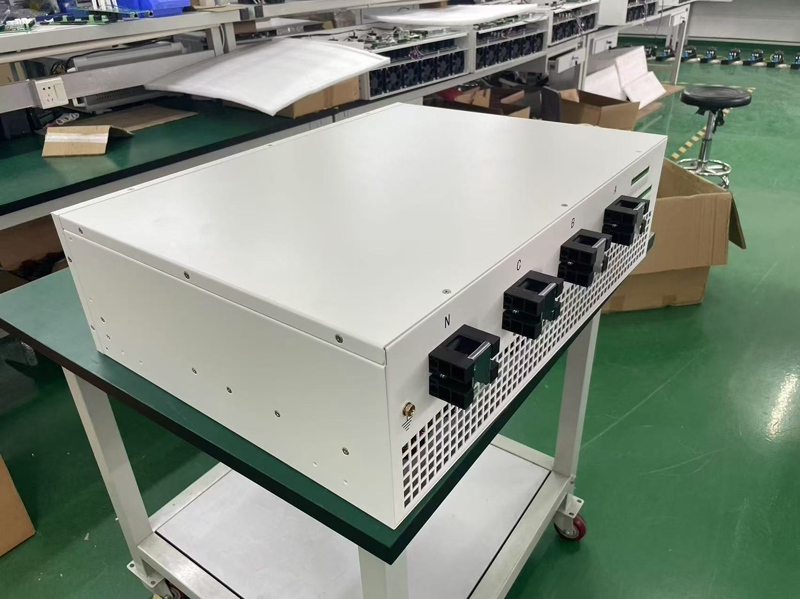

เครื่องกำเนิด VAR แบบสแตติกที่ออกแบบมาของเราใช้ทอพอโลยีที่มีจุดเป็นกลางสามระดับและบรรลุกฎระเบียบอย่างต่อเนื่องสี่ควอนเรนท์ตาม 1700V ที่ทนต่อโมดูลพลังงาน IGBT IGBT แกนควบคุมใช้สถาปัตยกรรม Dual-DSP Plus FPGA ซึ่งดำเนินการสุ่มตัวอย่างความเร็วสูง 256 รอบ การแปลงคล๊าร์คและพาร์คใช้ในการแยกส่วนและคำนวณส่วนประกอบที่ใช้งานได้ทันทีและปฏิกิริยาแบบเรียลไทม์ การพัฒนาที่สำคัญอยู่ในกลไกการตอบสนอง 5 มิลลิวินาที: การได้รับสัญญาณและการแปลงประสานงานเสร็จสมบูรณ์ภายใน 1 มิลลิวินาทีของการรบกวนกริดรูปคลื่นการปรับ PWM จะถูกสร้างขึ้นภายใน 2 มิลลิวินาทีและกระแสการชดเชยเอาท์พุท IGBT อัลกอริทึมการแยก Harmonic Separation ของระบบในตัวของระบบในตัวพร้อมกันจะกรองฮาร์โมนิกลักษณะต่ำกว่าลำดับที่ 13 เพื่อให้ได้อัตราการปราบปรามการบิดเบือนฮาร์มอนิกทั้งหมด (THD) เกิน 90%

การรวมกันของเครื่องกำเนิด var แบบคงที่และตัวเก็บประจุอัจฉริยะ

SVG และตัวเก็บประจุอัจฉริยะรวมกันเพื่อสร้างระบบชดเชยที่จัดฉากเพิ่มประสิทธิภาพสูงสุด โหลดแบบคงที่ได้รับการจัดการโดยตัวเก็บประจุอัจฉริยะซึ่งความเร็วในการตอบสนอง 100 มิลลิวินาทีทำได้ผ่านรีเลย์การล็อคแม่เหล็กและตัวเก็บประจุที่ชาร์จล่วงหน้า กำลังการผลิตคำนวณโดยการคูณพลังงานปฏิกิริยาเฉลี่ยของระบบด้วยปัจจัย 0.8 การกระชากชั่วคราวจะได้รับการชดเชยเป็นหลักโดยเครื่องกำเนิดไฟฟ้าแบบสแตติกซึ่งได้รับความเร็วในการตอบสนอง 5 มิลลิวินาทีผ่าน IGBT ที่ควบคุมได้อย่างสมบูรณ์ กำลังการผลิตคำนวณโดยการคูณการเพิ่มขึ้นชั่วคราวสูงสุดโดยปัจจัยด้านความปลอดภัย 1.2 การประสานงานการควบคุมทำได้ผ่านการสื่อสารด้วยไฟเบอร์ออปติก ตัวควบคุมตัวเก็บประจุอัจฉริยะและข้อมูลการแลกเปลี่ยน SVG โดยใช้โปรโตคอล IEC61850 Goose ซึ่งรักษาเวลาแฝงการส่งคำสั่งภายใน 1 มิลลิวินาที ในระบบการกดปั๊ม 1,500-kW SVG ขนาด 500-kVAR รวมกับโซลูชันตัวเก็บประจุอัจฉริยะ 800-KVAR ช่วยลดแรงดันไฟฟ้าแรงสั่นไหวจาก± 15%เป็น± 2%ในขณะเดียวกันก็ลดอัตราความล้มเหลวของคอนแทค

สรุป

ในฐานะผู้ผลิตเครื่องกำเนิดไฟฟ้า VAR แบบคงที่เราสัญญาอย่างจริงจังโดยใช้ความเชี่ยวชาญด้านเทคโนโลยี 20 ปีของเรา: แต่ละหน่วยผ่านการทดสอบช็อตโหลดเต็ม 72 ชั่วโมงก่อนออกจากโรงงาน นอกจากนี้เรายังนำเสนออินเทอร์เฟซโปรโตคอลการสื่อสารใยแก้วนำแสงแบบเปิดเปิดใช้งานการซิงโครไนซ์ 1 มิลลิวินาทีกับอุปกรณ์ตัวเก็บประจุอัจฉริยะ เรารักษาโปรไฟล์สุขภาพวงจรชีวิตเต็มรูปแบบสำหรับอุปกรณ์เพื่อให้มั่นใจว่าอัตราความถูกต้องของคำเตือนความผิดพลาดสูงกว่า 95% การทดสอบของบุคคลที่สามยืนยันว่าระบบการทำงานร่วมกันประหยัดไฟฟ้า 42,000 kWh ต่อปีเมื่อเทียบกับโซลูชั่นแบบดั้งเดิม
