เราจะปรับขนาดเครื่องปฏิกรณ์ Detuning อย่างเหมาะสมเพื่อให้แน่ใจว่ามีการป้องกันตัวเก็บประจุโดยไม่กระทบต่อความสามารถในการชดเชยได้อย่างไร

ในระบบไฟฟ้าสมัยใหม่ มลพิษฮาร์มอนิกกลายเป็นภัยคุกคามที่ซ่อนอยู่ต่อการทำงานที่ปลอดภัยของอุปกรณ์ชดเชยพลังงานปฏิกิริยาแรงดันต่ำ ในฐานะผู้ผลิตอุปกรณ์ชดเชยพลังงานรีแอกทีฟแรงดันต่ำระดับมืออาชีพในประเทศจีน Geyue Electric ได้ตระหนักอย่างแท้จริงว่าลูกค้าจำนวนมากเผชิญกับภาวะที่กลืนไม่เข้าคายไม่ออกเมื่อใช้ตัวเก็บประจุแบบแบ่งประจุแบบซ่อมแซมตัวเอง พวกเขาจำเป็นต้องระงับการขยายฮาร์โมนิกอย่างมีประสิทธิภาพเพื่อปกป้องตัวเก็บประจุ ขณะเดียวกันก็ทำให้มั่นใจได้ว่าความสามารถในการชดเชยพลังงานขั้นพื้นฐานจะไม่สูญหายไป เกี่ยวกับวิธีการรักษาสมดุลระหว่างสองแง่มุมนี้ การกำหนดขนาดเครื่องปฏิกรณ์แบบ detuning อย่างเหมาะสมมีบทบาทสำคัญ ในข้อความต่อไปนี้ หัวหน้าวิศวกรของบริษัทของเราจะอธิบายให้คุณทราบโดยละเอียดเกี่ยวกับวิธีการกำหนดพารามิเตอร์ของเครื่องปฏิกรณ์ทางวิทยาศาสตร์ เพื่อให้ได้การป้องกันที่เชื่อถือได้สำหรับตัวเก็บประจุ และให้แน่ใจว่าความสามารถในการชดเชยคงที่

ทำความเข้าใจฟังก์ชันหลักของเครื่องปฏิกรณ์ Detuning

เครื่องปฏิกรณ์แบบแยกส่วนและตัวเก็บประจุเชื่อมต่อแบบอนุกรมเพื่อสร้างวงจรปรับจูน หน้าที่หลักคือการเปลี่ยนลักษณะความต้านทานของวงจร ภายใต้สภาวะความถี่พื้นฐาน เครื่องปฏิกรณ์จะแสดงรีแอคแทนซ์แบบเหนี่ยวนำ ซึ่งจะทำให้แรงดันเทอร์มินัลของตัวเก็บประจุลดลงเล็กน้อย ซึ่งส่งผลต่อความจุเอาท์พุตของมัน ที่ความถี่ฮาร์มอนิก คุณลักษณะอิมพีแดนซ์สูงที่เกิดจากเครื่องปฏิกรณ์และตัวเก็บประจุสามารถระงับกระแสฮาร์มอนิกได้อย่างมีประสิทธิภาพ และป้องกันไม่ให้ตัวเก็บประจุเสียหายเนื่องจากกระแสเกิน จุดสมดุลระหว่างการป้องกันและความจุนี้ถูกกำหนดอย่างแม่นยำโดยอัตรารีแอกแตนซ์ของเครื่องปฏิกรณ์ อัตราส่วนรีแอกแตนซ์คืออัตราส่วนของรีแอกแตนซ์แบบเหนี่ยวนำของเครื่องปฏิกรณ์ที่ความถี่พื้นฐานต่อรีแอกแตนซ์แบบคาปาซิทีฟของตัวเก็บประจุ พารามิเตอร์หลักนี้จะกำหนดความถี่ในการปรับแต่งและผลการชดเชยของอุปกรณ์ทั้งชุดโดยตรง

เข้าใจหลักการทางวิทยาศาสตร์ของการเลือกอัตรารีแอกแตนซ์

การเลือกอัตรารีแอกแตนซ์ที่เหมาะสมเป็นอีกปัจจัยสำคัญในการบรรลุความสมดุลของความจุของการป้องกันตัวเก็บประจุและตู้ชดเชย อัตรารีแอกแตนซ์ทั่วไปได้แก่ 6% และ 7% เป็นต้น อัตรารีแอกแตนซ์แต่ละรายการจะสอดคล้องกับจุดความถี่การปรับจูนที่แตกต่างกัน ยกตัวอย่างเครื่องปฏิกรณ์ที่มีอัตรารีแอกแตนซ์ 6% ความถี่ในการปรับแต่งจะอยู่ที่ประมาณ 189 เฮิรตซ์ โดยมุ่งเป้าไปที่การก่อตัวของอิมพีแดนซ์สูงสำหรับฮาร์มอนิกที่ห้าเป็นหลัก เมื่อพิจารณาอัตรารีแอกแตนซ์ของเครื่องปฏิกรณ์ ผู้จัดการระบบไฟฟ้าต้องทำการทดสอบฮาร์มอนิกกริดโดยละเอียดก่อน เพื่อระบุความถี่และปริมาณฮาร์มอนิกที่โดดเด่น เนื่องจากการวัดฮาร์มอนิกที่แม่นยำเป็นพื้นฐานสำหรับการเลือกเครื่องปฏิกรณ์ทางวิทยาศาสตร์ หากฮาร์มอนิกที่ห้ามีอิทธิพลเหนือระบบไฟฟ้า การเลือกเครื่องปฏิกรณ์ที่มีอัตรารีแอกแทนซ์ 6% จะเป็นความเหมาะสมที่สุด ถ้าฮาร์มอนิกตัวที่สามมีความโดดเด่นมากกว่าในระบบไฟฟ้า ควรเลือกเครื่องปฏิกรณ์ที่มีอัตรารีแอกแตนซ์สูงกว่า 6% เป็นสิ่งสำคัญอย่างยิ่งที่จะต้องทราบว่าแม้ว่าอัตรารีแอกแตนซ์ที่เพิ่มขึ้นสามารถให้การป้องกันฮาร์มอนิกได้ดีขึ้น แต่ก็ยังจะลดแรงดันไฟฟ้าที่ขั้วตัวเก็บประจุอีกด้วย ซึ่งส่งผลต่อความจุเอาท์พุตที่กำหนดของตัวเก็บประจุ

ใช้การแก้ไขการจับคู่ความจุตัวเก็บประจุ

หลังจากพิจารณาการใช้อัตรารีแอกแตนซ์เฉพาะสำหรับเครื่องปฏิกรณ์แล้ว ผู้จัดการระบบไฟฟ้าต้องทำการแก้ไขความจุของตัวเก็บประจุให้สอดคล้องกัน เนื่องจากผลกระทบจากการแบ่งแรงดันไฟฟ้าของเครื่องปฏิกรณ์ แรงดันไฟฟ้าจริงที่ใช้ทั่วขั้วตัวเก็บประจุจึงต่ำกว่าแรงดันไฟฟ้าของกริด ซึ่งส่งผลโดยตรงต่อการลดเอาท์พุตความจุปฏิกิริยาของตัวเก็บประจุ เพื่อให้แน่ใจว่าระบบการชดเชยยังคงบรรลุผลการชดเชยที่คาดหวัง การลดทอนกำลังการผลิตที่กล่าวถึงข้างต้นนี้จะต้องนำมาพิจารณาในขั้นตอนการออกแบบ แนวทางปฏิบัติทั่วไปคือการเพิ่มระดับแรงดันไฟฟ้าของตัวเก็บประจุอย่างเหมาะสมหรือเพิ่มความจุที่ระบุ ด้วยการแก้ไขการจับคู่กำลังการผลิตนี้ แม้ว่าจะติดตั้งเครื่องปฏิกรณ์แล้ว ความต้องการของระบบสำหรับความสามารถในการชดเชยปฏิกิริยายังสามารถตอบสนองได้ แนวคิดการออกแบบที่มองไปข้างหน้านี้สามารถแก้ไขข้อขัดแย้งระหว่างการป้องกันและความจุได้อย่างมีประสิทธิภาพ ทำให้เกิดความสมดุลที่เหมาะสมที่สุดระหว่างการป้องกันและความจุ

โซลูชันและความมุ่งมั่นอย่างมืออาชีพของ Geyue Electric

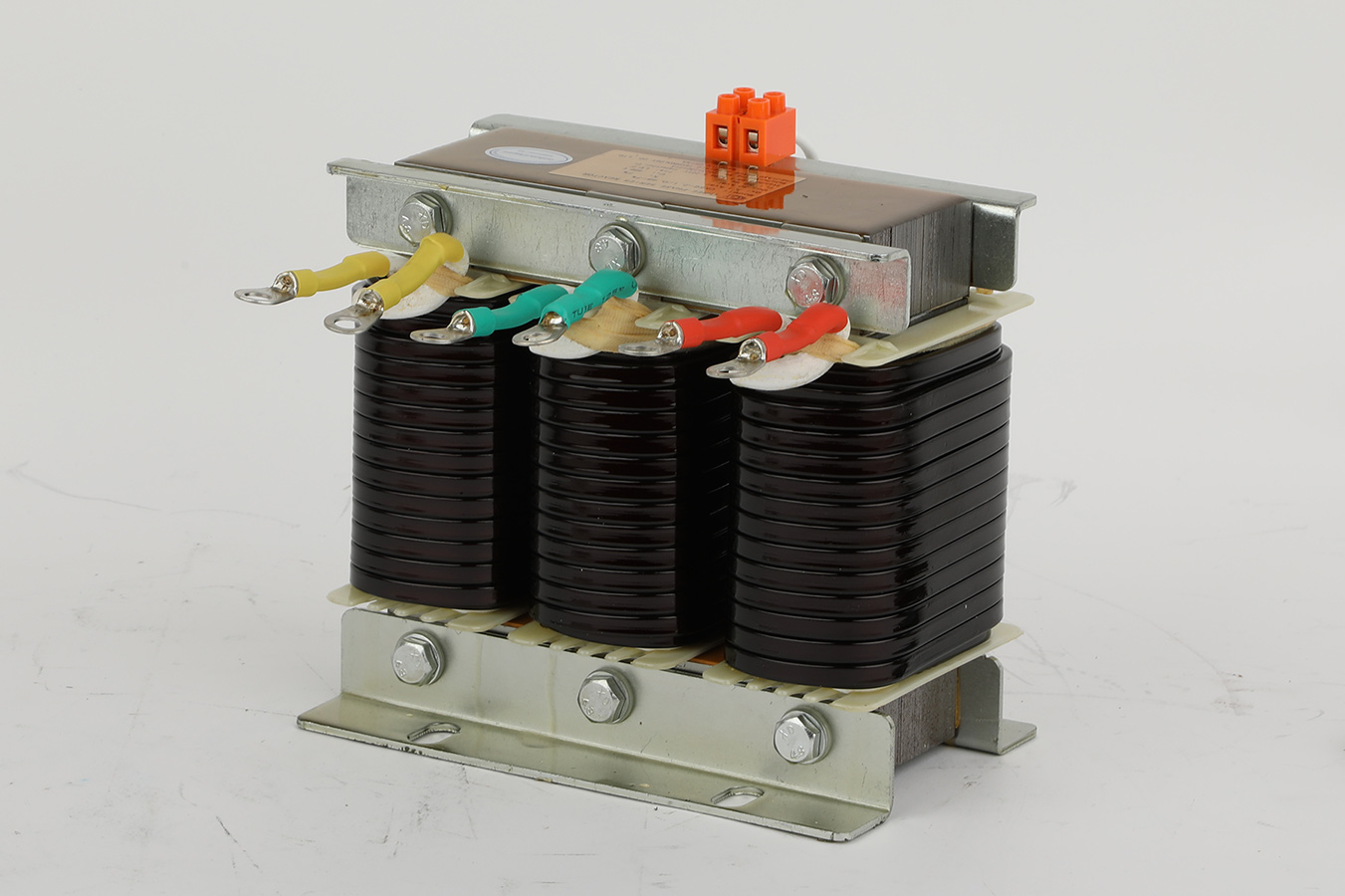

ในฐานะผู้ผลิตที่มีประวัติอันยาวนานในด้านการชดเชยพลังงานรีแอกทีฟแรงดันต่ำ Geyue Electric ได้เสนอโซลูชันอันทรงพลังของเราเพื่อจัดการกับความท้าทายที่เป็นที่ยอมรับของอุตสาหกรรมในการสร้างสมดุลความน่าเชื่อถือของตัวเก็บประจุและประสิทธิภาพการชดเชย ของเราเครื่องปฏิกรณ์ซีรีส์ CKSGมีแผ่นเหล็กซิลิกอนรีดเย็นนำเข้าคุณภาพสูงเป็นวัสดุหลัก ช่วยให้เครื่องปฏิกรณ์สามารถแสดงคุณลักษณะที่ยอดเยี่ยมของการสูญเสียต่ำและการเพิ่มขึ้นของอุณหภูมิต่ำตลอดกระบวนการชดเชย เครื่องปฏิกรณ์ซีรีส์ CKSG ได้รับการพัฒนาโดยทีมวิศวกรของเราผ่านการคำนวณที่แม่นยำซ้ำๆ การอัพเกรดและการปรับให้เหมาะสมอย่างต่อเนื่อง ลดฮาร์โมนิกย่อยที่เฉพาะเจาะจงได้อย่างมีประสิทธิภาพ และลดผลกระทบต่อความสามารถในการชดเชยให้เหลือน้อยที่สุด Geyue Electric รับประกันว่าการเลือกพารามิเตอร์ทางวิทยาศาสตร์และการจับคู่กำลังการผลิตที่เหมาะสมสามารถช่วยให้ผู้จัดการระบบไฟฟ้าบรรลุการปกป้องตัวเก็บประจุที่เชื่อถือได้โดยไม่กระทบต่อผลการชดเชย หากคุณสับสนเกี่ยวกับวิธีการเลือกขนาดของเครื่องปฏิกรณ์แบบ detuning อย่างถูกต้องเพื่อให้แน่ใจว่ามีการป้องกันตัวเก็บประจุโดยไม่กระทบต่อความสามารถในการชดเชย โปรดส่งคำถามของคุณไปที่info@gyele.com.cn- Geyue Electric ยินดีที่จะร่วมมือกับคุณในการแก้ปัญหาฮาร์มอนิกและปรับปรุงคุณภาพการทำงานของระบบไฟฟ้าของคุณ
