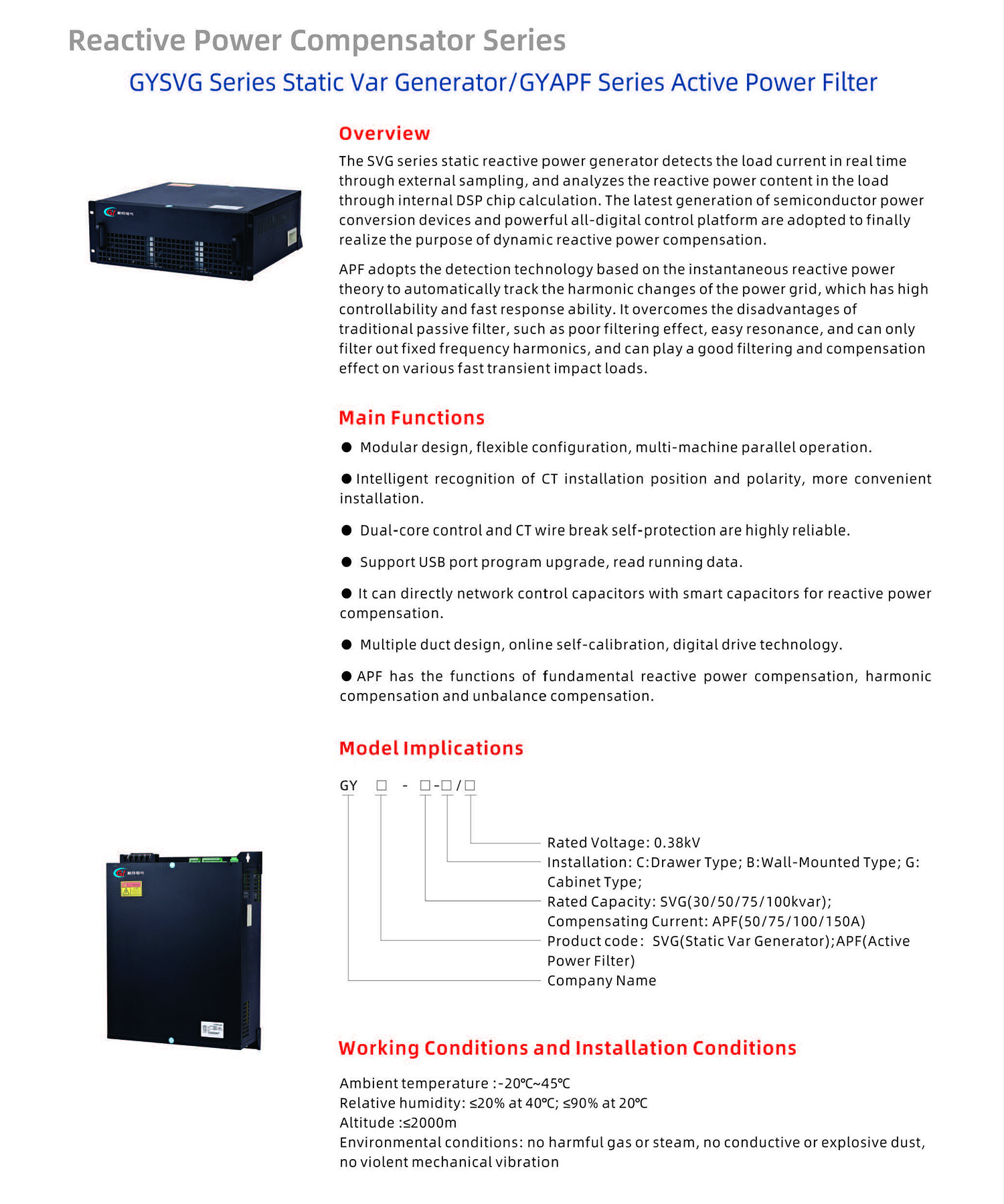

เครื่องกำเนิดไฟฟ้า Static Var ซีรีส์ GYSVG

เมื่อพูดถึงการจัดการคุณภาพไฟฟ้าของโครงข่ายไฟฟ้าแรงดันต่ำสมัยใหม่ เครื่องกำเนิดไฟฟ้า Static Var (SVG) ซีรีส์ GYSVG มีความโดดเด่นเหนืออุปกรณ์ชดเชยพลังงานปฏิกิริยาแรงดันต่ำต่างๆ เนื่องมาจากประสิทธิภาพไดนามิกที่โดดเด่น ความลับที่แท้จริงของความสำเร็จอยู่ที่ "หัวใจ" อันทรงพลังภายใน - เทคโนโลยีอินเวอร์เตอร์ที่ใช้ IGBT ผู้ใช้หลายคนจะสงสัยว่าอุปกรณ์ไฟฟ้าที่ดูเหมือนธรรมดาเช่นตัวนำที่มีทักษะสูงสามารถ "สังเคราะห์" กระแสไฟฟ้ารีแอกทีฟที่ต้องการโดยระบบไฟฟ้าได้อย่างแม่นยำและได้รับการชดเชยทันทีได้อย่างไร ในบทความต่อไปนี้ หัวหน้าวิศวกรของ Geyue Electric จะให้คำตอบ

การถอดรหัสที่แม่นยำจากคำสั่งไปจนถึงพัลส์

ขั้นตอนการทำงานของเครื่องกำเนิดไฟฟ้า Static Var Generator ซีรีส์ GYSVG เริ่มต้นด้วยคำแนะนำการชดเชยที่ชัดเจน เมื่อตัวควบคุมภายในระบบภายในของ SVG วิเคราะห์กำลังไฟฟ้ารีแอกทีฟที่ต้องการในปัจจุบัน (อินดัคทีฟหรือคาปาซิทีฟ) สำหรับโหลดผ่านตัวประมวลผลสัญญาณดิจิตอลความเร็วสูง คำสั่งการชดเชยนี้จะไม่นำไปใช้กับโครงข่ายไฟฟ้าโดยตรง ระบบภายในของ SVG จะแปลงคำสั่งการชดเชยนี้เป็น "แผ่นคะแนนควบคุม" ที่แม่นยำอย่างยิ่ง ซึ่งก็คือรูปแบบเฉพาะของสัญญาณการมอดูเลตความกว้างพัลส์ ดังนั้น เทคโนโลยีการมอดูเลตความกว้างพัลส์จึงมีบทบาทสำคัญในขั้นตอนนี้ ระบบภายในของ SVG สามารถ "วาด" รูปร่างของคลื่นและความสัมพันธ์ระหว่างเฟสของกระแสไซน์ซอยด์เป้าหมายได้อย่างแม่นยำ โดยการปรับความกว้างพัลส์ของชุดสัญญาณคลื่นสี่เหลี่ยมความถี่สูง เพื่อให้ได้ความแม่นยำทางเวลาระดับไมโครวินาที หลังจากได้รับพัลส์การมอดูเลตความกว้างพัลส์เหล่านี้ คอนเวอร์เตอร์ทรานซิสเตอร์แบบไบโพลาร์เกตที่มีฉนวน เช่นเดียวกับนักดนตรีผู้ชำนาญที่ได้รับคะแนน จะเริ่มการแสดงพลังงานที่มีการประสานงานกันในระดับสูง

การสลับความเร็วสูงและการปรับรูปร่างพลังงานของทรานซิสเตอร์แบบไบโพลาร์เกตแบบหุ้มฉนวน

ทรานซิสเตอร์แบบไบโพลาร์เกตแบบหุ้มฉนวนเป็นอุปกรณ์สวิตชิ่งอิเล็กทรอนิกส์กำลังที่ควบคุมได้เต็มรูปแบบ มีข้อได้เปรียบทางเทคนิคหลักในด้านความสามารถในการดำเนินการเปิด-ปิดด้วยความเร็วสูงและเชื่อถือได้ที่ความถี่หลายพันถึงหมื่นครั้งต่อวินาที กระบวนการสวิตชิ่งแบบไดนามิกนี้ถือเป็นพื้นฐานทางกายภาพสำหรับ "การสังเคราะห์" กระแสปฏิกิริยา พลังงานไฟฟ้าที่เก็บไว้ในตัวเก็บประจุด้าน DC ของเครื่องกำเนิดพลังงานไฟฟ้ารีแอกทีฟแบบคงที่ถือได้ว่าเป็น "วัสดุพลังงานดิบ" ที่จะนำไปแปรรูป ทรานซิสเตอร์สองขั้วเกทหุ้มฉนวน ภายใต้คำสั่งที่แม่นยำของพัลส์มอดูเลชั่นความกว้างพัลส์ จะควบคุมการเปิดและปิดช่องพลังงานไฟฟ้าที่ความถี่สูงมาก ด้วยการดำเนินการสลับความถี่สูงนี้ ระบบภายในของเครื่องกำเนิด Static Var ซีรีส์ GYSVG จะตัดและรวมพลังงานไฟฟ้ากระแสตรงกลับเข้าไปใหม่ จากนั้นจึงผ่านเอฟเฟกต์การสร้างรูปร่างของตัวเหนี่ยวนำตัวกรองด้านข้าง AC ซึ่งท้ายที่สุดจะ "แกะสลัก" กระแสไซน์ซอยด์ที่สอดคล้องกับคำสั่งนี้โดยสิ้นเชิงและมีรูปคลื่นที่ราบรื่น ความถี่ของกระแสเอาต์พุตนี้จะถูกซิงโครไนซ์กับแรงดันไฟฟ้ากริดอย่างเคร่งครัด และเฟสของมันถูกควบคุมอย่างแม่นยำเพื่อให้แรงดันไฟฟ้านำหรือล้าหลัง 90 องศา ทำให้เกิดกระแสรีแอกทีฟแบบคาปาซิทีฟหรืออินดัคทีฟที่ต้องการ

การติดตามแบบเรียลไทม์แบบไดนามิกทำได้โดยระบบควบคุมแบบวงปิด

ความแม่นยำทางเทคนิคที่แท้จริงของเครื่องกำเนิด Static Var ซีรีส์ GYSVG ไม่เพียงสะท้อนให้เห็นในความสามารถในการสังเคราะห์แบบคงที่เท่านั้น แต่ยังสะท้อนถึงประสิทธิภาพการติดตามแบบไดนามิกด้วย ระบบ SVG ได้สร้างกลไกการควบคุมวงปิดความเร็วสูง ในขณะที่ส่งออกกระแสชดเชย เครื่องกำเนิด var แบบคงที่จะตรวจสอบพารามิเตอร์แรงดันและกระแสจริงอย่างต่อเนื่องที่จุดเชื่อมต่อโครงข่าย ระบบภายในจะเปรียบเทียบสัญญาณตอบรับที่รวบรวมไว้กับคำแนะนำการชดเชยเดิมแบบเรียลไทม์ ดังนั้นจึงสร้างสัญญาณการแก้ไขข้อผิดพลาด ตัวควบคุมภายในระบบจะปรับพารามิเตอร์เอาท์พุตของพัลส์มอดูเลชั่นความกว้างพัลส์ทันทีตามสัญญาณแก้ไขข้อผิดพลาด ดังนั้นจึงขับเคลื่อนคอนเวอร์เตอร์ทรานซิสเตอร์เกตแบบไบโพลาร์ที่หุ้มฉนวนเพื่อปรับแต่งเอาท์พุตพลังงานไฟฟ้าอย่างละเอียด กระบวนการนี้สร้างวงจรการตอบสนองระดับมิลลิวินาทีอย่างต่อเนื่อง เพื่อให้มั่นใจว่าไม่ว่าความต้องการพลังงานปฏิกิริยาของโหลดจะผันผวนอย่างไร เครื่องกำเนิด var แบบคงที่สามารถติดตามอย่างใกล้ชิดแบบเรียลไทม์ และสังเคราะห์การชดเชยกระแสที่มีแอมพลิจูดเท่ากันและเฟสตรงกันข้ามได้อย่างแม่นยำ ทำให้สามารถยกเลิกได้อย่างแม่นยำและทันทีทันใดโดยไม่ชักช้า

การปฏิบัติและความมุ่งมั่นของ Geyue Electric

ในฐานะผู้ผลิตรายสำคัญด้านการชดเชยพลังงานรีแอกทีฟแรงดันต่ำในประเทศจีน Geyue Electric มีความเข้าใจอย่างลึกซึ้งมาโดยตลอดถึงคุณค่าที่สำคัญของความถูกต้อง ความน่าเชื่อถือ และประสิทธิภาพของการชดเชยพลังงานรีแอกทีฟแรงดันต่ำสำหรับระบบไฟฟ้าของผู้ใช้ เราได้บูรณาการเทคโนโลยีตัวแปลงทรานซิสเตอร์แบบไบโพลาร์เกทหุ้มฉนวนขั้นสูงอย่างเป็นระบบในทุกขั้นตอนของการวิจัย การออกแบบ และการผลิตเครื่องกำเนิดไฟฟ้า Static Var ซีรีส์ GYSVG แต่ละเครื่อง เราตระหนักดีว่าประสิทธิภาพของอุปกรณ์ที่ยอดเยี่ยมนั้นไม่สามารถบรรลุได้หากไม่มีการควบคุมการเลือกส่วนประกอบหลักอย่างเข้มงวด โดยไม่ต้องลงทุนอย่างมืออาชีพอย่างต่อเนื่องในการเพิ่มประสิทธิภาพอัลกอริธึมการควบคุม และโดยปราศจากการแสวงหาคุณภาพการทำงานที่มั่นคงในระยะยาวของอุปกรณ์อย่างต่อเนื่อง

ด้วยแนวคิดทางเทคนิคนี้ Geyue Electric มุ่งมั่นที่จะมอบโซลูชันการชดเชยพลังงานรีแอกทีฟแรงดันต่ำที่ตรงกับข้อกำหนดของสภาพการทำงานจริงแก่ลูกค้า โซลูชันที่เรานำเสนอไม่ได้เป็นเพียงอุปกรณ์ประสิทธิภาพสูงเพียงตัวเดียวเท่านั้น แต่ยังเป็นระบบการบริการที่ครอบคลุมซึ่งรวมถึงการวินิจฉัยถึงสถานที่อย่างมืออาชีพ การออกแบบโครงร่างส่วนบุคคล การบูรณาการระบบที่เชื่อถือได้ และการสนับสนุนหลังการขายที่มีประสิทธิภาพ วัตถุประสงค์ของเราคือการช่วยเหลือลูกค้าในอุตสาหกรรมต่างๆ ในการปรับปรุงคุณภาพพลังงานไฟฟ้าอย่างมีประสิทธิภาพ ลดการสูญเสียในสายการผลิตและค่าไฟฟ้าได้อย่างมาก และรับประกันความเสถียรและความต่อเนื่องของการดำเนินการผลิตอย่างเต็มที่ Geyue Electric มุ่งหวังที่จะใช้จุดแข็งทางเทคนิคระดับมืออาชีพและทัศนคติในการบริการที่จริงใจของเรา เพื่อเป็นพันธมิตรระยะยาวที่เชื่อถือได้ ซึ่งผู้ใช้สามารถไว้วางใจในเส้นทางการจัดการคุณภาพพลังงานไฟฟ้า
