เหตุใดจึงต้องใช้ตู้เก็บของวัสดุพิเศษในพื้นที่ต่อต้านการสำรวจขององค์กรปิโตรเคมี?

สภาพแวดล้อมการผลิตของอุตสาหกรรมปิโตรเคมีมีก๊าซและฝุ่นที่ติดไฟได้และระเบิดจำนวนมากซึ่งมีความต้องการสูงมากเกี่ยวกับความปลอดภัยของอุปกรณ์ไฟฟ้าชดเชยพลังงานแรงดันไฟฟ้าต่ำ ในฐานะผู้เชี่ยวชาญที่รู้จักกันดีในด้านการชดเชยพลังงานปฏิกิริยา Geyue Electric ให้ความสำคัญอย่างยิ่งกับการอัพเกรดอุปกรณ์ชดเชยพลังงานแรงดันไฟฟ้าต่ำในสถานการณ์ปิโตรเคมีที่รุนแรง ในข้อความต่อไปนี้ Geyue Electric จะเจาะลึกถึงข้อกำหนดทางเทคนิคพิเศษสำหรับอุปกรณ์ชดเชยพลังงานปฏิกิริยาในพื้นที่ที่มีแนวโน้มว่าจะระเบิดได้ง่ายขององค์กรปิโตรเคมีอธิบายถึงความเสี่ยงที่อาจเกิดขึ้นจากตู้เก็บประจุสามัญในสภาพแวดล้อมที่ติดไฟได้และรายละเอียดการเลือกวัสดุการออกแบบโครงสร้างและกลไกการป้องกันความปลอดภัย วิศวกรไฟฟ้าของ บริษัท ของเราโดยการเปรียบเทียบมาตรฐานการระเบิดทั้งในและต่างประเทศและกรณีอุบัติเหตุทั่วไปจะแสดงให้เห็นถึงความสำคัญที่ไม่สามารถถูกแทนที่ได้ของตู้เก็บของวัสดุพิเศษในการรับรองความปลอดภัยขององค์กรปิโตรเคมีและให้คำแนะนำทางเทคนิคสำหรับการเลือกอุปกรณ์ชดเชยพลังงานปฏิกิริยาปฏิกิริยาในพื้นที่อันตราย

การวิเคราะห์ลักษณะของพื้นที่อันตรายระเบิดในองค์กรปิโตรเคมี

ในกระบวนการผลิตปิโตรเคมีพื้นที่โดยรอบของอุปกรณ์สำคัญ ๆ เช่นหอการกลั่นเรือปฏิกิริยาและถังเก็บถูกกำหนดให้เป็นพื้นที่อันตรายจากการระเบิดโดยมาตรฐานคณะกรรมาธิการ Electrotechnical International (IEC) 60079 พื้นที่เหล่านี้ได้สัมผัสกับสารประกอบอินทรีย์ พลังงานจุดระเบิดขั้นต่ำของสารเหล่านี้ต่ำถึง 0.2 มิลลิจูลซึ่งเทียบเท่ากับหนึ่งในพันของพลังงานประกายไฟในตู้เก็บประจุสามัญ ดังนั้นเราสามารถสรุปได้ว่าภายใต้สภาวะการทำงานปกติประกายไฟที่เกิดจากการปล่อยตัวเก็บประจุของตัวเก็บประจุบางส่วนเพียงพอที่จะจุดประกายส่วนผสมระเบิดโดยรอบ

สภาพแวดล้อมการผลิตขององค์กรปิโตรเคมียังมีลักษณะการกัดกร่อนที่แข็งแกร่ง อัตราการกัดกร่อนของสื่อกระบวนการเช่นไฮโดรเจนซัลไฟด์และก๊าซคลอรีนบนวัสดุโลหะอาจสูงถึง 5-8 เท่าของสภาพแวดล้อมอุตสาหกรรมธรรมดา จากรายงานการวิเคราะห์อุบัติเหตุจากโรงกลั่นน้ำมันบางแห่งช่างเทคนิคของ บริษัท ของเราค้นพบว่าตู้เก็บของเหล็กคาร์บอนแบบดั้งเดิมเมื่อใช้ในสภาพแวดล้อมก๊าซที่เป็นกรดเป็นเวลา 18 เดือนความหนาของตู้ลดลง 40%และความแข็งแรงของโครงสร้างลดลงอย่างมีนัยสำคัญ ในกรณีที่มีความผิดพลาดส่วนโค้งภายในตู้มีแนวโน้มที่จะระเบิดอย่างมาก

ความเสี่ยงต่อการระเบิดที่อาจเกิดขึ้นจากสามัญตู้เก็บของ

ในตลาดตู้เก็บประจุไฟฟ้าค่าชดเชยพลังงานแบบดั้งเดิมไม่ได้คำนึงถึงข้อกำหนดการป้องกันการระเบิดในการออกแบบของพวกเขาดังนั้นจึงนำเสนออันตรายด้านความปลอดภัยหลายอย่าง เมื่อองค์ประกอบตัวเก็บประจุอยู่ภายใต้แรงดันไฟฟ้าเกินหรือฮาร์มอนิกโอเวอร์โหลดน้ำมันฉนวนภายในอาจได้รับการสลายตัวด้วยความร้อนและสร้างก๊าซที่ติดไฟได้ เมื่อความดันก๊าซเกินขีด จำกัด ที่เปลือกสามารถทนได้พลังงานการแตกของเปลือกอลูมิเนียมทั่วไปสามารถเข้าถึง 200 มิลลิจูลซึ่งเกินขีด จำกัด สูงสุดของ 80 มิลลิจูลที่จำเป็นสำหรับสภาพแวดล้อมก๊าซระดับ II

ในระหว่างกระบวนการสลับตัวเก็บประจุอาร์คสปาร์กที่สร้างขึ้นโดยการขาดการเชื่อมต่อการติดต่อของคอนแทคมีอุณหภูมิเกิน 4000K ข้อมูลทดสอบแสดงให้เห็นว่าพลังงาน ARC ของคอนแทคเตอร์มาตรฐานเมื่อตัดการเชื่อมต่อวงจร 400V เพียงพอที่จะจุดระเบิดของก๊าซระเบิดทุกประเภท ยิ่งไปกว่านั้นส่วนประกอบอิเล็กทรอนิกส์เช่นตัวควบคุมกำลังไฟอาจมีพื้นผิวที่ร้อนจัดในสภาวะความผิดปกติและระดับความต้านทานอุณหภูมิของปลอกพลาสติกธรรมดาไม่สามารถตอบสนองความต้องการการระเบิดของอุปกรณ์ที่มีอุณหภูมิพื้นผิวกลุ่ม T4 ไม่เกิน 135 ℃

คุณสมบัติทางเทคนิคของตู้เก็บประจุไฟฟ้าป้องกันการระเบิด

ตู้เก็บของวัสดุพิเศษที่ตรงตามมาตรฐานการป้องกันการระเบิดจะต้องใช้การออกแบบความปลอดภัยหลายอย่าง โครงสร้างของตู้ทำจากโลหะผสมทองแดงหรือสแตนเลสที่มีปริมาณทองแดงน้อยกว่า 65%ซึ่งไม่เพียง แต่ช่วยให้มั่นใจได้ถึงความแข็งแรงเชิงกล แต่ยังระงับประกายไฟแรงเสียดทาน ความแม่นยำในการตัดเฉือนของพื้นผิวข้อต่อ flameproof นั้นถูกควบคุมภายใน 0.05 มม. เพื่อให้แน่ใจว่าเปลวไฟการระเบิดภายในสามารถเย็นลงได้อย่างเพียงพอเมื่อผ่านช่องว่างพื้นผิวข้อต่อ

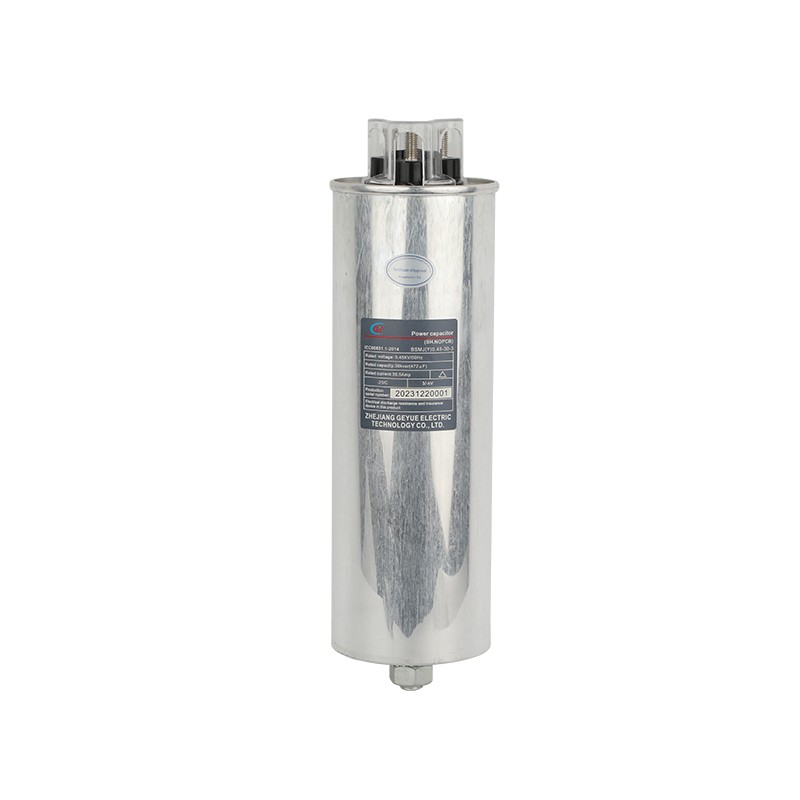

ชุดตัวเก็บประจุซีรี่ส์ BSMJ และ BSMJ (Y) ที่ผลิตโดย บริษัท ของเราใช้โครงสร้างฟิล์มเต็มแบบแห้ง วัสดุอิเล็กทริกเป็นฟิล์มโพลีโพรพีลีนที่มีเปลวไฟและเวลาที่ใช้ในการขยายตัวเองน้อยกว่า 10 วินาที แต่ละเฟสของตัวเก็บประจุติดตั้งอุปกรณ์ปล่อยแรงดันซึ่งสามารถปล่อยแรงดันในทิศทางในกรณีที่มีข้อบกพร่องภายในเพื่อป้องกันไม่ให้เปลือกแตก ส่วนประกอบนำไฟฟ้าทั้งหมดจะได้รับการรักษาด้วยการใช้ passivation และความต้านทานพื้นผิวจะถูกควบคุมต่ำกว่า 1 MΩเพื่อป้องกันการสะสมไฟฟ้าแบบคงที่ได้อย่างมีประสิทธิภาพ

การเลือกวัสดุที่สำคัญและข้อกำหนดกระบวนการ

วัสดุหลักของตู้เก็บประจุที่ป้องกันการระเบิดจะต้องผ่านการรับรองอย่างเข้มงวด แผ่นเหล็กเปลือกหอยจะต้องตรงกับมาตรฐานสแตนเลสสแตนเลส 022CR17NI12MO2 ที่กำหนดไว้ใน GB/T 20878 และไม่ควรแสดงสนิมแม้หลังจากการทดสอบสเปรย์เกลือ 480 ชั่วโมง ส่วนประกอบรองรับฉนวนใช้เม็ด DMC กับอลูมิเนียมไฮดรอกไซด์ที่เพิ่มเข้ามาและอุณหภูมิการจุดระเบิดของลวดร้อนสูงกว่า 960 ℃

ระบบการปิดผนึกทำจากวัสดุฟลูออโรเบเบอร์ซึ่งสามารถทนต่อการกัดเซาะของตัวทำละลายที่ใช้เบนซีนเป็นเวลานานและอัตราการเสียรูปถาวรในระหว่างการบีบอัดน้อยกว่า 15% ตัวเชื่อมต่อเทอร์มินัลทำจากวัสดุทองแดงชุบเงินและอัตราการเปลี่ยนแปลงความต้านทานการสัมผัสยังคงน้อยกว่า 5% หลังจากการแทรกและการสกัด 1,000 ครั้ง ตัวยึดที่เปิดเผยทั้งหมดจะต้องเป็นไปตามข้อกำหนดการต่อต้านการฟื้นตัวของ ISO 4029 และการลดทอนแรงบิดในระหว่างการทดสอบการสั่นสะเทือนไม่เกิน 10% ของค่าเริ่มต้น

การรวมระบบและการตรวจสอบความปลอดภัย

ระบบการชดเชยการป้องกันการระเบิดที่สมบูรณ์นั้นจำเป็นต้องมีการรวมการป้องกันหลายครั้ง โมดูลการตรวจสอบอุณหภูมิจะรวบรวมอุณหภูมิฮอตสปอตอย่างต่อเนื่องของแกนตัวเก็บประจุ เมื่อเกิน 85 ℃มันจะตัดสาขาที่ผิดพลาดโดยอัตโนมัติ เซ็นเซอร์ไฮโดรเจนตรวจพบความเข้มข้นของก๊าซภายในตู้อย่างต่อเนื่อง เมื่อถึง 20% ของขีด จำกัด ที่ต่ำกว่าการระเบิดจะทำให้เกิดการเตือนภัย เครื่องตรวจจับคลื่นความดันสามารถระบุการเพิ่มขึ้นของความดันเริ่มต้นของส่วนโค้งภายในภายในช่วงมิลลิวินาทีและทำงานร่วมกับสวิตช์สายดินอย่างรวดเร็วเพื่อให้เกิดการแยกความผิดพลาดภายใน 5 มิลลิวินาที

คอนโทรลเลอร์ป้องกันการระเบิดใช้การออกแบบวงจรที่ปลอดภัยภายในโดยมีแรงดันไฟฟ้าทำงาน จำกัด ต่ำกว่า 24VDC และพลังงานของส่วนประกอบการจัดเก็บไม่เกิน 0.1MJ หน่วยแสดงผลส่งสัญญาณผ่านเส้นใยออปติคัลกำจัดความเสี่ยงของประกายไฟไฟฟ้าที่แผงการทำงานอย่างสมบูรณ์ ระบบส่งข้อมูลผ่านโมดูลไร้สายที่ผ่านการรับรอง ATEX หลีกเลี่ยงความเสียหายต่อโครงสร้างการป้องกันการระเบิดที่เกิดจากทางเดินของสายเคเบิล

การเปรียบเทียบระหว่างแอปพลิเคชันทางวิศวกรรมและอุบัติเหตุ

การทดสอบเปรียบเทียบที่ดำเนินการกับสวนปิโตรเคมีชายฝั่งที่ให้ความร่วมมือกับ บริษัท ของเราเปิดเผยว่าหน่วยอัลคิเลชั่นที่ใช้ตู้เก็บประจุสามัญประสบอุบัติเหตุจากคณะรัฐมนตรีสองครั้งในช่วงระยะเวลาการดำเนินงานสามปี ในทางตรงกันข้ามหน่วยประเภทเดียวกันที่ติดตั้งตู้เก็บประจุไฟฟ้าป้องกันการระเบิดเก็บสถิติศูนย์ การวิเคราะห์การถ่ายภาพความร้อนของ บริษัท ของเราแสดงให้เห็นว่าภายใต้สภาวะโหลดเดียวกันอุณหภูมิพื้นผิวสูงสุดของตู้กันระเบิดต่ำกว่า 22 ° C ต่ำกว่าตู้สามัญควบคุมความเสี่ยงของการจุดระเบิดความร้อนได้อย่างมีประสิทธิภาพ

ในโครงการของเราในการอัพเกรดหน่วยการแตกเอทิลีนตู้เก็บประจุไฟฟ้าป้องกันการระเบิดได้รับการติดตั้งระบบป้องกันแรงดันบวกไนโตรเจนเพื่อให้ความเข้มข้นของออกซิเจนภายในต่ำกว่า 5% สิ่งนี้จะกำจัดเงื่อนไขสำหรับการจุดระเบิดของวัสดุที่ติดไฟได้อย่างมีประสิทธิภาพ การออกแบบการป้องกันแบบหลายชั้นนี้ขยายพื้นที่ที่ใช้บังคับของอุปกรณ์จากโซน 2 ถึงโซน 1 เพิ่มความน่าเชื่อถือของระบบชดเชยพลังงานปฏิกิริยาแรงดันไฟฟ้าต่ำทั้งหมดและระบบพลังงาน

มาตรฐานบรรทัดฐานและระบบการรับรอง

ระบบมาตรฐานการป้องกันการระเบิดระหว่างประเทศจัดประเภทอุปกรณ์อย่างเคร่งครัดในพื้นที่อันตราย การรับรอง IECEX ต้องการตู้เก็บประจุที่ป้องกันการระเบิดเพื่อผ่านการทดสอบการปั่นจักรยานอุณหภูมิ 500 ครั้งโดยไม่ลดลงในประสิทธิภาพของวัสดุ EU ATEX Directive 94/9/EC กำหนดว่าอุปกรณ์จะต้องทำเครื่องหมายด้วยตัวระบุการระเบิดอย่างสมบูรณ์เช่น Ex Ex DB IIB T4 GB ซึ่ง IIB บ่งชี้ความเหมาะสมสำหรับก๊าซเอทิลีนและ T4 หมายถึงอุณหภูมิพื้นผิวไม่เกิน 135 ℃

มาตรฐาน GB 3836 ของจีนได้เพิ่มบทบัญญัติเฉพาะสำหรับอุปกรณ์ชดเชยพลังงานปฏิกิริยาโดยกำหนดให้ตู้เก็บประจุไฟฟ้าป้องกันการระเบิดต้องผ่านการทดสอบการจุดระเบิดความผิดพลาดภายใน ในระหว่างการทดสอบตู้จะเต็มไปด้วยส่วนผสมของก๊าซที่ติดไฟได้มากที่สุด เฉพาะอุปกรณ์ที่บล็อกการแพร่กระจายของการระเบิดอย่างสมบูรณ์สามารถรับใบรับรองการระเบิดได้

การวิเคราะห์ต้นทุนและผลประโยชน์และวงจรชีวิต

แม้ว่าการลงทุนครั้งแรกของตู้เก็บประจุที่ป้องกันการระเบิดจะสูงกว่าโมเดลทั่วไป 40% - 60% จากการวิเคราะห์ทางเศรษฐกิจของโรงกลั่นน้ำมันล้านตันการสูญเสียเฉลี่ยต่อปีเนื่องจากอุปกรณ์ล้มเหลวของตู้กันระเบิดมีเพียง 7% ของตู้สามัญและค่าบำรุงรักษาลดลง 65% เมื่อพิจารณาถึงการสูญเสียการผลิตที่อาจเกิดขึ้นจากอุบัติเหตุ (มากกว่า 2 ล้านหยวนต่อวันโดยเฉลี่ย) และบทลงโทษด้านความปลอดภัย (สูงถึง 5 ล้านหยวนต่อเหตุการณ์เดียว) เราสามารถอนุมานได้อย่างแม่นยำว่าผลประโยชน์ทางเศรษฐกิจที่แท้จริงของการแก้ปัญหาการระเบิดมีความสำคัญมากกว่า

เราสามารถสรุปได้ว่าในพื้นที่ต่อต้านการสำรวจขององค์กรปิโตรเคมีต้องใช้ตู้เก็บของวัสดุพิเศษ สิ่งนี้ถูกกำหนดร่วมกันโดยลักษณะการระเบิดของสื่ออันตรายและความเสี่ยงโดยธรรมชาติของอุปกรณ์ไฟฟ้า ตู้เก็บประจุที่ป้องกันการระเบิดได้รับความเสี่ยงต่ำที่สุดของการเกิดอุบัติเหตุการระเบิดผ่านการรับประกันสามครั้งของนวัตกรรมวัสดุการเพิ่มประสิทธิภาพโครงสร้างและการตรวจสอบอัจฉริยะ Geyue Electric จากมุมมองของผู้ให้บริการโซลูชั่นการชดเชยพลังงานแรงดันไฟฟ้าต่ำขอแนะนำอย่างจริงใจว่าองค์กรปิโตรเคมีทั้งหมดใช้มาตรฐานการป้องกันการระเบิดอย่างเคร่งครัดเมื่อเลือกอุปกรณ์และจัดลำดับความสำคัญการเลือกผู้ผลิตมืออาชีพ หากคุณต้องการโซลูชันการชดเชยพลังงานแบบปฏิกิริยาแบบครบวงจรสำหรับสถานการณ์ปิโตรเคมีโปรดปรึกษา Geyue Electric เพื่อขอความช่วยเหลือจากมืออาชีพที่info@gyele.com.cn.
