คอนแทค CJ19 AC ขับเคลื่อนระบบไฟฟ้าได้อย่างไร

อุปกรณ์ของคุณในการประชุมเชิงปฏิบัติการของคุณมักจะพังหรือไม่? ตัวอย่างเช่นเมื่อมอเตอร์เริ่มต้นคอนแทคเลนส์ AC และจำเป็นต้องเปลี่ยนใหม่ทุกสองสามเดือนหรือตัวเก็บประจุมักจะนูนและจำเป็นต้องถูกแทนที่ในเวลา ความล้มเหลวเหล่านี้เกิดจากการเลือกที่ไม่ถูกต้องของไฟล์คอนแทคเลส่วนประกอบการควบคุมหลักของอุปกรณ์ไฟฟ้า การเลือกคอนแทคเลนส์ AC ที่เหมาะสมสามารถเพิ่มอายุการใช้งานของอุปกรณ์ได้อย่างมาก ฝาครอบส่วนโค้งเซรามิกของคอนแทคเตอร์ AC สามารถทนต่อผลกระทบของส่วนโค้งที่อุณหภูมิสูงมากและตัดกระแสน้ำขนาดใหญ่ได้อย่างมีประสิทธิภาพ ผู้ติดต่อโลหะผสมสีเงินที่ทำขึ้นเป็นพิเศษมีความทนทานมากทำให้ผู้ติดต่อ AC มีชีวิตที่ยาวนานเป็นพิเศษ สิ่งสำคัญที่สุดคือคอนแทคเลนส์ AC และตัวเก็บประจุคอนโทรลเลอร์ทำงานร่วมกันเพื่อปรับปรุงปัจจัยพลังงานอย่างมีนัยสำคัญและลดการสูญเสียพลังงานที่ไม่จำเป็น

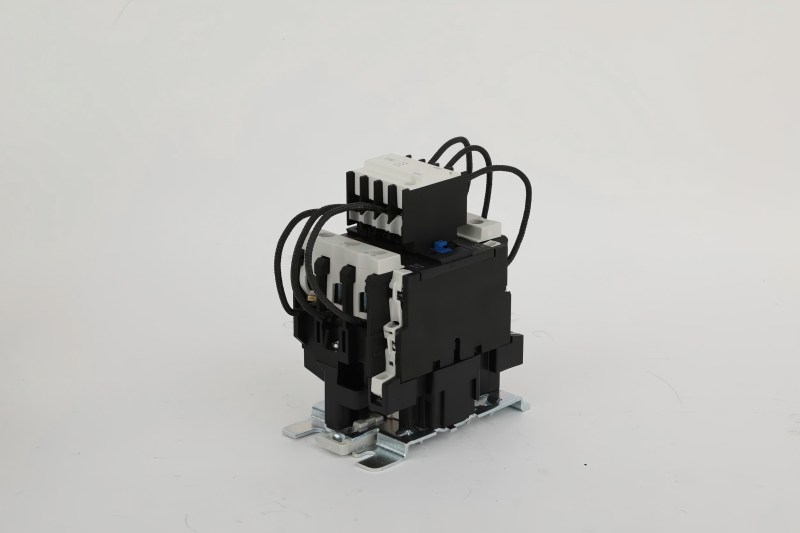

What is CJ19 AC contactor?

คอนแทคเตอร์ CJ19 AC เป็นอุปกรณ์สวิตช์อัตโนมัติในตู้ชดเชยแรงดันไฟฟ้าต่ำ ส่วนใหญ่ประกอบด้วยสองชุดของหน้าสัมผัสหลัก, ขดลวดแม่เหล็กไฟฟ้าและระบบดับเพลิงอาร์ค ฟังก์ชั่นหลักของมันคือการควบคุมพลังงานเปิดและปิดของมอเตอร์เครื่องทำความร้อนไฟฟ้าและอุปกรณ์อื่น ๆ

มันทำงานอย่างไร?

เมื่อขดลวดแม่เหล็กไฟฟ้าของคอนแทคเลมีพลังแรงแม่เหล็กจะถูกสร้างขึ้นในนั้นซึ่งดึงดูดแกนเหล็กภายในและแกนเหล็กขับเคลื่อนการติดต่อหลักสามชุดจนกว่าพวกเขาจะถูกปิดอย่างสมบูรณ์เพื่อสร้างเส้นทางต้านทานการสัมผัสต่ำ กระแสหลักของวงจรหลักไหลไปยังอุปกรณ์โหลดผ่านหน้าสัมผัสหลักที่ปิดเพื่อให้สามารถใช้งานได้

เมื่อแหล่งจ่ายไฟของขดลวดถูกตัดออกแรงดึงดูดทางแม่เหล็กไฟฟ้าจะหายไปทันทีและอาศัยพลังงานของสปริงรีเซ็ตแกนเหล็กและหน้าสัมผัสหลักจะแยกอย่างรวดเร็วโดยใช้การเชื่อมต่อกระแสโหลด ประกายไฟปัจจุบันจะถูกสร้างขึ้นเมื่อคั่นด้วยผู้ติดต่อ แต่คอนแทคเลติดตั้งระบบดับเพลิงอาร์ค ฝาปิดส่วนโค้งเซรามิกจะทนต่อการแผ่รังสีอุณหภูมิสูงและความดันก๊าซของอาร์ค แผ่นโลหะในตัวสามารถตัดส่วนโค้งยาวออกเป็นส่วนโค้งสั้น ๆ หลายส่วนสำหรับการระบายความร้อนและการดับไฟประกายไฟยับยั้งการสลายตัวและการกระเซ็นของโลหะที่ติดต่อได้อย่างมีประสิทธิภาพดังนั้นจึงช่วยปกป้องผู้ติดต่อจากการเผาไหม้และยืดอายุการใช้งาน

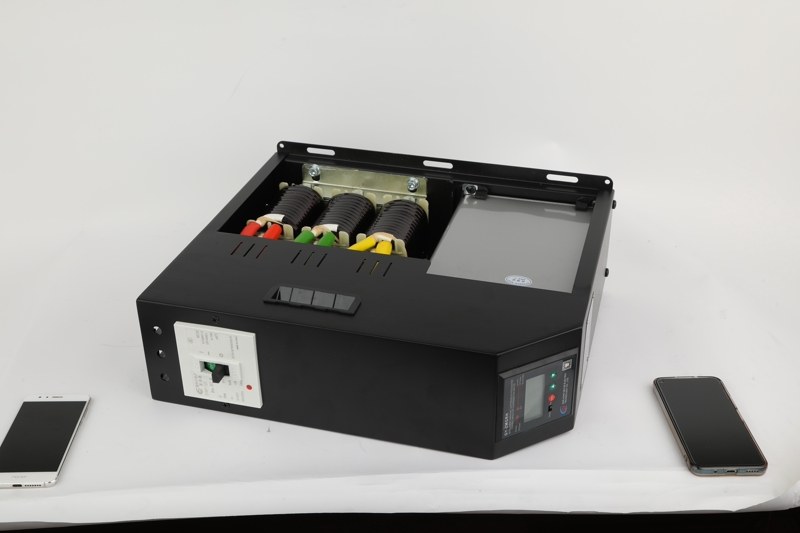

คอนแทคเตอร์ AC ทำอย่างไรตัวควบคุมปัจจัยพลังงานอัตโนมัติตัวเก็บประจุพลังงานและเครื่องปฏิกรณ์ซีรีส์ทำงานร่วมกัน?

ในระบบชดเชยพลังงานปฏิกิริยาแรงดันไฟฟ้าต่ำคอนโทรลเลอร์คอนแทค AC ตัวเก็บประจุและเครื่องปฏิกรณ์ทำงานร่วมกันเพื่อปรับปรุงประสิทธิภาพของการใช้พลังงานไฟฟ้าอย่างมาก

ประการแรกตัวควบคุมส่วนใหญ่มีหน้าที่รับผิดชอบในการตรวจสอบสถานะของกริดพลังงานและวัดปัจจัยพลังงานที่แท้จริงของระบบอย่างต่อเนื่อง เมื่อพบว่าตัวประกอบกำลังไฟต่ำกว่าค่าที่ตั้งไว้คอนโทรลเลอร์จะส่งสัญญาณการเชื่อมต่อไปยังขดลวดปฏิบัติการของคอนแทคเตอร์ AC จากนั้นหลังจากคอนแทคออคได้รับสัญญาณจากคอนโทรลเลอร์คอยล์แม่เหล็กไฟฟ้าของมันจะดึงดูดอย่างรวดเร็วเพื่อปิดการติดต่อหลัก หลังจากปิดการติดต่อหลักกระแสหลักของวงจรหลักจะไหลไปและเชื่อมต่อธนาคารตัวเก็บประจุที่เชื่อมต่อกับมัน หลังจากการเชื่อมต่อที่ประสบความสำเร็จธนาคารตัวเก็บประจุเชื่อมต่อกับกริดพลังงานในการทำงานทำให้เป็นกลางพลังงานปฏิกิริยาและปรับปรุงปัจจัยพลังงานโดยรวม ในที่สุดเครื่องปฏิกรณ์ซีรีส์ดูดซับและยับยั้งกระแสฮาร์มอนิกในกริดพลังงานซึ่งจะช่วยปกป้องตัวเก็บประจุจากความเสียหาย

ผ่านระบบนี้คอนโทรลเลอร์ตรวจจับการตัดสินใจและคำแนะนำปัญหาคอนแทคเลนส์จะดำเนินการคำสั่งสวิตช์ตัวเก็บประจุจะถูกใส่ลงในกริดพลังงานเพื่อใช้การชดเชยพลังงานปฏิกิริยาและเครื่องปฏิกรณ์ป้องกันตัวเก็บประจุ ทั้งสี่ทำงานร่วมกันเพื่อเพิ่มประสิทธิภาพการทำงานของกริดพลังงานและลดการสูญเสียพลังงาน

วิธีเลือกคอนแทคเลนส์ AC ที่เหมาะสม?

มีสามประเด็นสำคัญในการเลือกคอนแทคเตอร์ AC:

1. เมื่อจับคู่กระแสให้เลือกขนาดใหญ่กว่าที่เล็กกว่า กระแสไฟฟ้าที่ได้รับการจัดอันดับของคอนแทคเลนส์≥กระแสที่จัดอันดับของโหลด * 1.25 ตัวอย่างเช่นกระแสไฟฟ้าที่ได้รับการจัดอันดับของมอเตอร์ 55kW คือ 110A และกคอนแทคเล≥ 137.5A เป็นสิ่งจำเป็น เลือกข้อกำหนด 160A โดยตรง

2. เลือกแรงดันขดลวดตามแหล่งจ่ายไฟควบคุม ตัวอย่างเช่นหากแหล่งจ่ายไฟคือ 220V ให้เลือกคอยล์ AC220V และหากแหล่งจ่ายไฟเป็น 380V ให้เลือกคอยล์ AC380V

3. เลือกระดับการป้องกันตามสภาพแวดล้อม หากติดตั้งในกล่องแจกจ่ายที่สะอาดให้เลือก IP20 หากอยู่ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นให้เลือก IP54 หรือเพิ่มเปลือกป้องกัน

ในประโยค: ต้องมีขนาดใหญ่กว่ากระแสโหลด 25% แรงดันคอยล์จะสัมพันธ์กับแหล่งจ่ายไฟและหากสภาพแวดล้อมการติดตั้งสกปรกให้เลือกการป้องกันที่สูง
