การเลือกอุปกรณ์สลับ (คอนแทคเตอร์ไทริสเตอร์และสวิตช์ผสม) ควรปรับให้เหมาะสมตามลักษณะการโหลดอย่างไร

ในระบบชดเชยพลังงานปฏิกิริยาแรงดันต่ำอุปกรณ์สวิตช์ทำหน้าที่เป็นองค์ประกอบหลักและประสิทธิภาพของมันส่งผลโดยตรงต่อความเสถียรความเร็วการตอบสนองและอายุการใช้งานของอุปกรณ์ชดเชยผู้ติดต่อ, thyristors และสวิตช์ผสมเป็นวิธีการสลับทั่วไป โดยแต่ละวิธีมีสถานการณ์การใช้งานของตนเอง ในฐานะผู้ผลิตอุปกรณ์ชดเชยพลังงานรีแอกทีฟแรงดันต่ำ Geyue Electric เข้าใจดีว่าการเลือกสวิตช์จำเป็นต้องนำมารวมกันอย่างใกล้ชิดกับคุณลักษณะโหลดเพื่อให้ระบบทำงานได้อย่างเหมาะสมที่สุด คุณลักษณะของโหลดประกอบด้วยปัจจัยต่างๆ เช่น ประเภทของโหลด ความถี่ของการแปรผัน กระแสไฟฟ้าช็อต และปริมาณฮาร์มอนิก ซึ่งกำหนดความเร็วของสวิตช์ ความทนทาน และความสามารถในการป้องกันการรบกวนของสวิตช์ ดังนั้นการเลือกสวิตช์ทางวิทยาศาสตร์ไม่เพียงแต่สามารถปรับปรุงคุณภาพไฟฟ้าของระบบไฟฟ้าได้อย่างมีนัยสำคัญ แต่ยังช่วยให้ผู้ใช้บรรลุการจัดการพลังงานอย่างมีประสิทธิภาพด้วยการลดการใช้พลังงานและค่าบำรุงรักษา

การจำแนกประเภทและอิทธิพลของลักษณะการโหลด

การทำความเข้าใจกับลักษณะการโหลดเป็นสิ่งที่จำเป็นสำหรับการเลือกอุปกรณ์สลับเนื่องจากลักษณะการโหลดเป็นตัวกำหนดความเครียดทางไฟฟ้าและสภาพแวดล้อมที่อุปกรณ์สวิตช์จำเป็นต้องทนต่อ ในการใช้งานอุตสาหกรรมโดยทั่วไปแล้วโหลดส่วนใหญ่จะถูกจัดประเภทเป็นโหลดความต้านทานโหลดอุปนัยและโหลดแบบ capacitive ฯลฯ โหลดความต้านทานเช่นแสงและอุปกรณ์ทำความร้อนมีกระแสและแรงดันไฟฟ้าในเฟสเดียวกันซึ่งอาจส่งผลให้เกิดการไหลเข้าที่ค่อนข้างเล็ก โหลดอุปนัยเช่นมอเตอร์และหม้อแปลงมีแนวโน้มที่จะสร้างกระแสไฟกระชากสูงและแรงดันไฟฟ้าแหลมในระหว่างการสลับสวิตช์ซึ่งต้องการอุปกรณ์สลับที่จะมีความสามารถในการต่อต้านการช็อตที่แข็งแกร่งและฟังก์ชั่นการดับอาร์คอย่างรวดเร็ว การโหลดแบบ capacitive มักพบได้ในตัวเก็บประจุค่าชดเชยเอง กระบวนการสลับของตัวเก็บประจุชดเชยอาจทำให้เกิดการกระชากในปัจจุบันโดยเฉพาะอย่างยิ่งเมื่อมีการสลับบ่อยครั้งซึ่งน่าจะทำให้เกิดการสึกหรอหรือความร้อนสูงเกินไปของจุดสัมผัสของอุปกรณ์สลับ

นอกจากนี้ความถี่ของการเปลี่ยนแปลงการโหลดและเนื้อหาของฮาร์มอนิกก็เป็นปัจจัยสำคัญในการเลือกสวิตช์ สำหรับการเปลี่ยนแปลงอย่างรวดเร็วเช่นเครื่องเชื่อมและอุปกรณ์แปลงความถี่อุปกรณ์สลับที่มีความสามารถในการสลับความถี่สูงจำเป็นต้องใช้เพื่อหลีกเลี่ยงความผันผวนของแรงดันไฟฟ้าที่เกิดจากความล่าช้าในการตอบสนอง ในสภาพแวดล้อมที่มีฮาร์โมนิกสูงเช่นระบบขับเคลื่อนความถี่ตัวแปรอาจทำให้เกิดการสั่นพ้องทางไฟฟ้าหรือปัญหาความร้อนสูงเกินไปเรียกร้องให้มีการออกแบบที่สามารถต้านทานการรบกวนฮาร์มอนิกได้ Geyue Electric พบว่าในทางปฏิบัติว่าการเพิกเฉยต่อลักษณะของภาระมักจะนำไปสู่ความล้มเหลวก่อนวัยอันควรของสวิตช์หรือเอฟเฟกต์การชดเชยที่ไม่ดี ดังนั้นการวิเคราะห์เชิงลึกของประเภทโหลดและโหมดการทำงานจึงเป็นขั้นตอนแรกในการเพิ่มประสิทธิภาพการเลือกสวิตช์

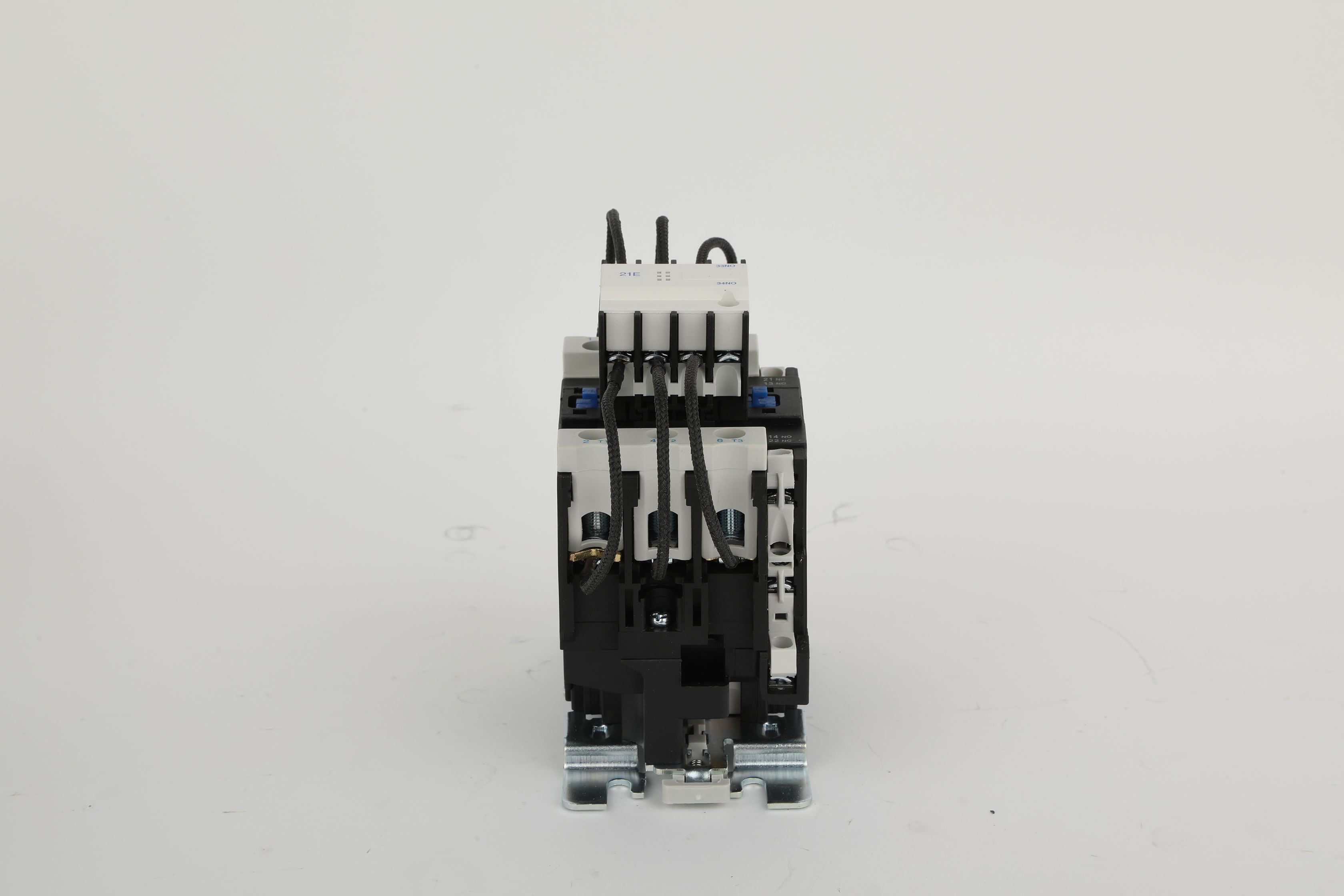

สถานการณ์ที่เกี่ยวข้องและข้อ จำกัด ของคอนแทคเตอร์

เนื่องจากเป็นอุปกรณ์สวิตชิ่งทางกล คอนแทคเตอร์จึงถูกนำมาใช้กันอย่างแพร่หลายในการชดเชยพลังงานรีแอกทีฟ เนื่องจากมีต้นทุนต่ำ โครงสร้างที่เรียบง่าย และความน่าเชื่อถือสูง คอนแทคเตอร์สามารถสลับได้โดยการขับเคลื่อนด้วยแม่เหล็กไฟฟ้าเพื่อปิดหรือเปิดคอนแทค เหมาะสำหรับสถานการณ์ที่โหลดเปลี่ยนแปลงช้าและความถี่ในการสลับต่ำ ตัวอย่างเช่น ในระบบการกระจายที่เสถียร คอนแทคเตอร์สามารถรองรับโหลดความต้านทานหรือโหลดอุปนัยอ่อนๆ ได้อย่างมีประสิทธิภาพ และบำรุงรักษาง่ายโดยมีอายุการใช้งานยาวนาน อย่างไรก็ตาม เมื่อเปลี่ยนโหลดแบบเหนี่ยวนำหรือแบบคาปาซิทีฟ คอนแทคเตอร์อาจสร้างส่วนโค้งและการสึกหรอทางกล โดยเฉพาะอย่างยิ่งภายใต้การใช้งานบ่อยครั้ง จุดสัมผัสของคอนแทคเตอร์มีแนวโน้มที่จะเกิดการกัดเซาะ ซึ่งนำไปสู่การเพิ่มขึ้นของความต้านทานการสัมผัสและการใช้พลังงานโดยตรง

Geyue Electric ตั้งข้อสังเกตว่าในบรรดาอุปกรณ์สลับทั้งหมดคอนแทคเตอร์มีความเร็วในการตอบสนองที่ค่อนข้างช้าลงโดยทั่วไปจะมีเวลาตอบสนองเกินกว่าหลายสิบมิลลิวินาที สิ่งนี้ จำกัด การใช้งานของพวกเขาในการชดเชยแบบไดนามิก สำหรับการเปลี่ยนแปลงโหลดอย่างรวดเร็วเช่นโหลดอุปนัยการสลับการสลับคอนแทคเตอร์อาจนำไปสู่การชดเชยที่ไม่เหมาะสมซึ่งส่งผลต่อคุณภาพของพลังงานไฟฟ้า ยิ่งไปกว่านั้นในสภาพแวดล้อมที่มีฮาร์โมนิกสูงกลไกแม่เหล็กไฟฟ้าของคอนแทคเตอร์อาจถูกรบกวนโดยฮาร์มอนิกส์ซึ่งอาจส่งผลให้เกิดการกระทำที่ไม่ถูกต้องหรือเสียงรบกวนของกลไกแม่เหล็กไฟฟ้า ดังนั้นแม้ว่าคอนแทคเตอร์จะมีข้อได้เปรียบในโครงการที่มีความอ่อนไหว แต่ข้อ จำกัด ของพวกเขาต้องการให้ผู้ใช้พิจารณาอย่างรอบคอบถึงลักษณะการโหลดเมื่อเลือกอุปกรณ์และหลีกเลี่ยงการใช้คอนแทคเป็นอุปกรณ์สลับในสถานการณ์ที่มีโหลดความเร็วสูงหรือโหลดที่มีแรงกระแทกสูง

ข้อดีและขอบเขตการใช้งานของไทริสเตอร์

ในฐานะที่เป็นอุปกรณ์สลับเซมิคอนดักเตอร์ thyristors มีชื่อเสียงเนื่องจากขาดการติดต่อการตอบสนองความเร็วสูงและความน่าเชื่อถือสูง ตรงกันข้ามกับคอนแทคเตอร์ thyristors เหมาะอย่างยิ่งสำหรับแอปพลิเคชันในสภาพแวดล้อมการโหลดที่มีการสลับอย่างรวดเร็วและบ่อยครั้ง ด้วยการควบคุมสัญญาณเกต thyristors สามารถทำให้การสลับแรงดันเป็นศูนย์กำจัดกระแสไฟฟ้าไหลเข้าและแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพและชดเชยการโหลดแบบอุปนัยและ capacitive ตัวอย่างเช่นในสถานการณ์ที่ความผันผวนของโหลดเป็นประจำเช่นในโรงงานเหล็กหรือสายการผลิตยานยนต์ thyristors สามารถเปลี่ยนภายในมิลลิวินาทีให้เสร็จสมบูรณ์เพื่อให้มั่นใจว่าการเพิ่มประสิทธิภาพของปัจจัยพลังงานแบบเรียลไทม์และลดแรงดันไฟฟ้าและความผันผวนของกระแสไฟฟ้า

Geyue Electric เน้นย้ำว่าข้อดีของไทริสเตอร์อยู่ที่อายุการใช้งานที่ยาวนานและความต้องการการบำรุงรักษาต่ำ ประการที่สอง เนื่องจากไทริสเตอร์ไม่มีส่วนประกอบทางกล จึงมีความไวต่อการสึกหรอหรือผลกระทบจากส่วนโค้งน้อยกว่าเมื่อเปรียบเทียบกับคอนแทคเตอร์ สุดท้ายแต่ไม่ท้ายสุดที่สำคัญ ไทริสเตอร์ทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีฮาร์มอนิกสูง และสามารถทนต่อการรบกวนทางไฟฟ้าบางอย่างได้ อย่างไรก็ตาม ไทริสเตอร์ก็มีข้อเสียเช่น ค่าใช้จ่ายสูงและข้อกำหนดการกระจายความร้อนที่เข้มงวด เมื่อใช้ไทริสเตอร์เพื่อสลับในสภาวะที่มีอุณหภูมิสูงหรือกระแสสูง จะต้องติดตั้งอุปกรณ์กระจายความร้อนพร้อมกัน มิฉะนั้นไทริสเตอร์มีโอกาสสูงที่จะเสียหายเนื่องจากความร้อนสูงเกินไป นอกจากนี้ ไทริสเตอร์อาจสร้างกระแสรั่วไหลภายใต้สภาวะโหลดต่ำ ซึ่งส่งผลกระทบอย่างมากต่อประสิทธิภาพการสลับ ดังนั้น ก่อนที่จะเลือกไทริสเตอร์ จำเป็นต้องประเมินความถี่ในการสลับของโหลดและเงื่อนไขการจัดการระบายความร้อนอย่างรอบคอบ เพื่อให้มั่นใจถึงความสมดุลระหว่างประสิทธิภาพทางเศรษฐกิจและประสิทธิภาพในระบบชดเชยพลังงานปฏิกิริยา

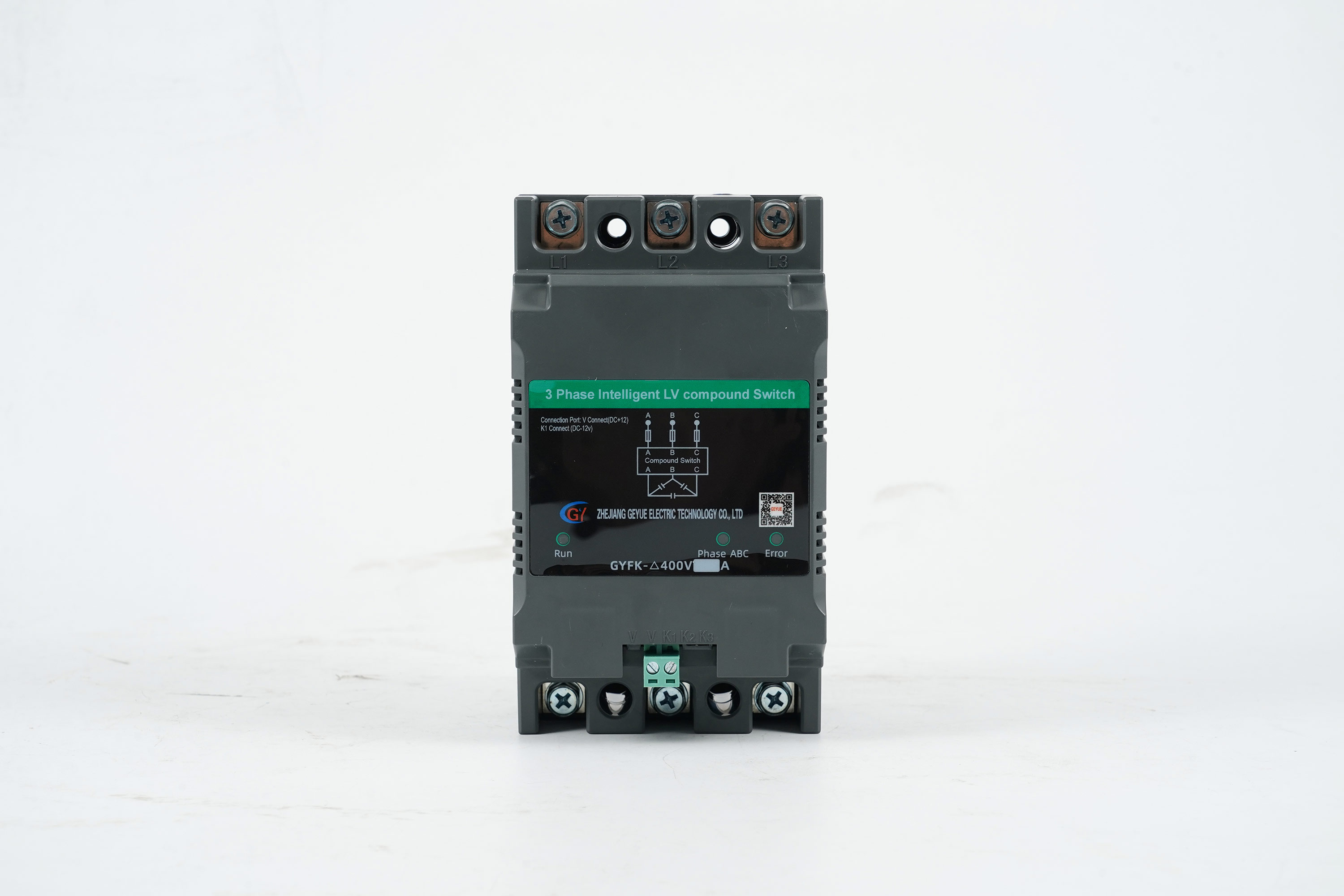

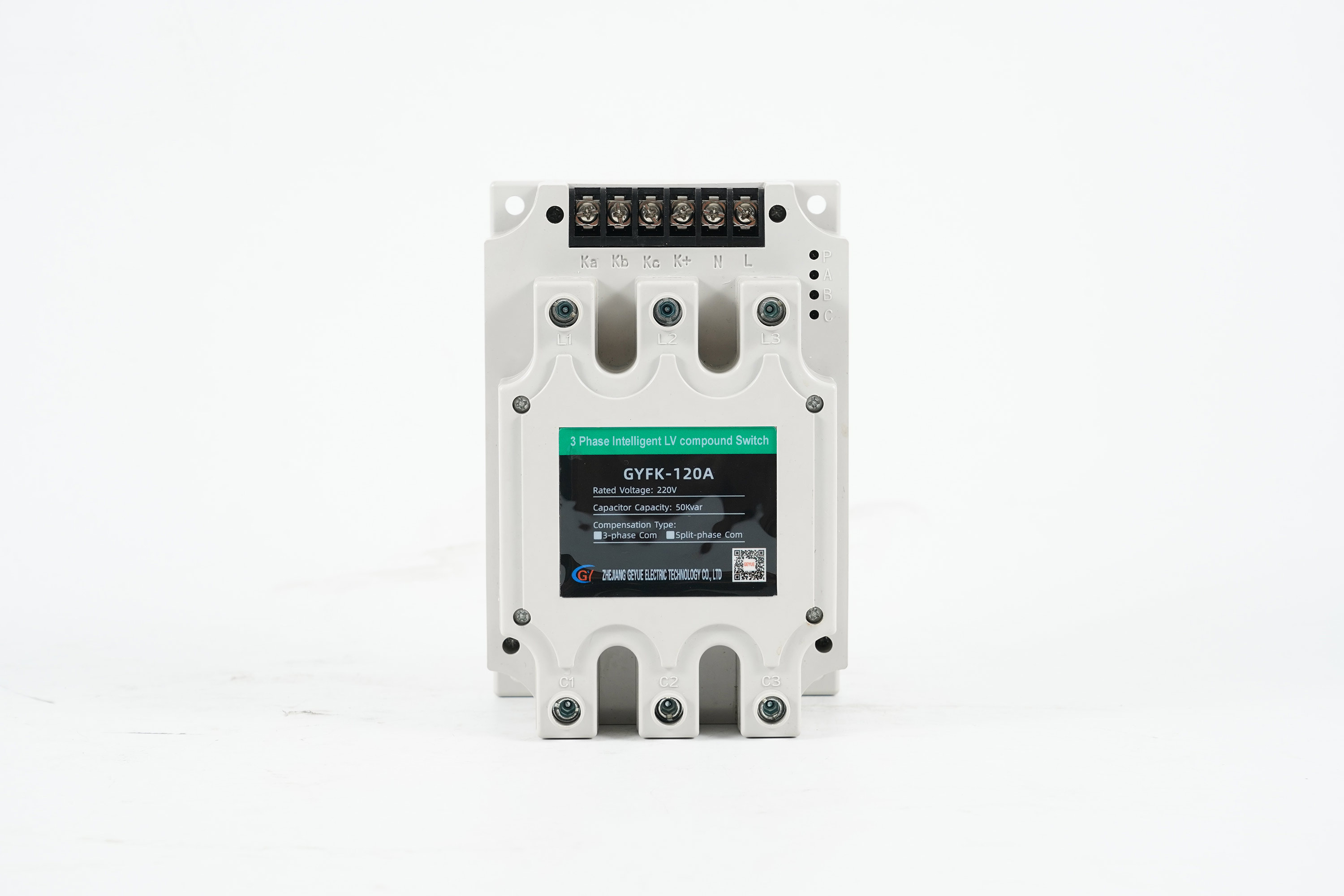

แผนการรวมและการปรับให้เหมาะสมสำหรับสวิตช์ผสม

สวิตช์แบบผสมผสมผสานข้อดีของคอนแทคเตอร์และไทริสเตอร์ เพื่อให้ได้กระบวนการสวิตชิ่งที่เหมาะสมที่สุดผ่านการควบคุมอัจฉริยะ ในระยะเริ่มแรก สวิตช์แบบผสมจะใช้ไทริสเตอร์ในการสลับแรงดันไฟฟ้าเป็นศูนย์เพื่อหลีกเลี่ยงกระแสไฟฟ้าช็อต ต่อมา คอนแทคเตอร์จะรับกระแสไฟฟ้าในสภาวะคงตัว ซึ่งช่วยลดการใช้พลังงานและการสูญเสียความร้อน การออกแบบนี้ทำให้สวิตช์แบบผสมเหมาะสำหรับสถานการณ์โหลดแบบผสม เช่น ระบบอุตสาหกรรมที่มีทั้งอุปกรณ์ที่ทำงานอย่างเสถียรและโหลดที่ผันผวนบ่อยครั้ง Geyue Electric ได้ตรวจสอบในหลายโครงการแล้วว่าสวิตช์แบบผสมสามารถเพิ่มความทนทานและประสิทธิภาพการใช้พลังงานของสวิตช์ได้อย่างมาก โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีแรงกระแทกสูงหรือมีฮาร์โมนิกสูง

การเพิ่มประสิทธิภาพของสวิตช์สารประกอบอยู่ในความสามารถในการปรับตัวซึ่งสามารถปรับกลยุทธ์การสลับโดยอัตโนมัติตามลักษณะการโหลด ตัวอย่างเช่นในสถานการณ์การโหลดแบบอุปนัยสูงเช่นการเริ่มต้นมอเตอร์สวิตช์สารประกอบจะใช้ thyristors ก่อนเพื่อการเปลี่ยนแปลงที่ราบรื่นแล้วสลับไปที่คอนแทคเตอร์เพื่อรักษาการทำงานซึ่งจะช่วยลดความเครียดทางไฟฟ้า ในขณะเดียวกันสวิตช์สารประกอบจะแก้ปัญหาการกระจายความร้อนของไทริสเตอร์บริสุทธิ์และปรับปรุงความน่าเชื่อถือของระบบ อย่างไรก็ตามโครงสร้างของสวิตช์คอมโพสิตมีความซับซ้อนค่าใช้จ่ายของพวกเขาสูงกว่าสวิตช์เดี่ยวและมีข้อกำหนดที่สูงกว่าสำหรับตรรกะการควบคุม Geyue Electric แสดงให้เห็นว่าในกรณีที่ลักษณะการโหลดเป็นตัวแปรหรือในกรณีที่จำเป็นต้องใช้ประสิทธิภาพการใช้พลังงานอย่างเคร่งครัดสวิตช์สารประกอบอาจเป็นตัวเลือกที่ต้องการ ผ่านการออกแบบแบบบูรณาการสวิตช์ผสมสามารถลดต้นทุนการดำเนินงานระยะยาวได้

ในฐานะผู้ผลิตอุปกรณ์ชดเชยพลังงานปฏิกิริยาแรงดันไฟฟ้าต่ำ Geyue Electric ได้รับข้อมูลเชิงลึกผ่านการฝึกฝนมานานหลายปี: การเลือกอุปกรณ์สลับควรอยู่บนพื้นฐานของการวิเคราะห์โหลดที่ครอบคลุมและการประเมินทางเศรษฐกิจ เราขอแนะนำให้ผู้ใช้ทำการวินิจฉัยลักษณะการโหลดเป็นครั้งแรกรวมถึง แต่ไม่ จำกัด เฉพาะการวัดประเภทโหลดความถี่การแปรผันฮาร์โมนิกปัจจุบันและเงื่อนไขอุณหภูมิ ฯลฯ สำหรับโหลดตัวต้านทานที่เสถียรคอนแทคเตอร์อาจประหยัดได้เพียงพอ สำหรับโหลดแบบไดนามิกอย่างรวดเร็ว thyristors หรือสวิตช์ผสมเป็นที่ต้องการมากกว่า Geyue Electric ให้บริการโซลูชั่นที่กำหนดเองอย่างมืออาชีพผ่านการทดสอบการจำลองและการตรวจสอบแบบเรียลไทม์เพื่อช่วยให้ผู้ใช้จับคู่ประเภทอุปกรณ์สลับที่เหมาะสมที่สุด หากคุณกำลังมองหาผู้ให้บริการโซลูชันการชดเชยพลังงานปฏิกิริยาที่เหมาะสมโปรดติดต่อเราที่info@gyele.com.cn- ทีมงานด้านเทคนิคของเราจะสื่อสารกับคุณ
