วิธีการเลือกคอนแทคเตอร์ AC หรือสวิตช์แบบผสมทางวิทยาศาสตร์เพื่อให้ตรงกับตัวควบคุมการชดเชยอัตโนมัติกำลังรีแอกทีฟอัจฉริยะ

การแนะนำ

ในอุปกรณ์ชดเชยพลังงานรีแอกทีฟแรงดันต่ำ ต้องใช้คำสั่งการสลับของตัวควบคุมอัจฉริยะผ่านแอคชูเอเตอร์คอนแทคเตอร์ไฟฟ้ากระแสสลับและสวิตช์แบบรวมถือเป็นโซลูชันทางเทคนิคที่เหมาะสมที่สุดในปัจจุบัน บทความนี้จะวิเคราะห์หลักการดำเนินงาน ความแตกต่างด้านประสิทธิภาพ และการประยุกต์ใช้โครงการของโซลูชันทั้งสองนี้อย่างเป็นระบบ

ความแตกต่างที่สำคัญในหลักการทำงาน

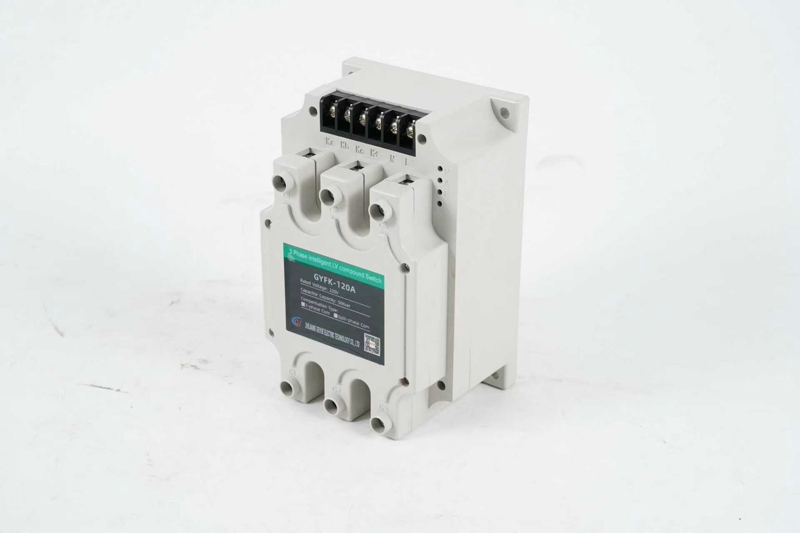

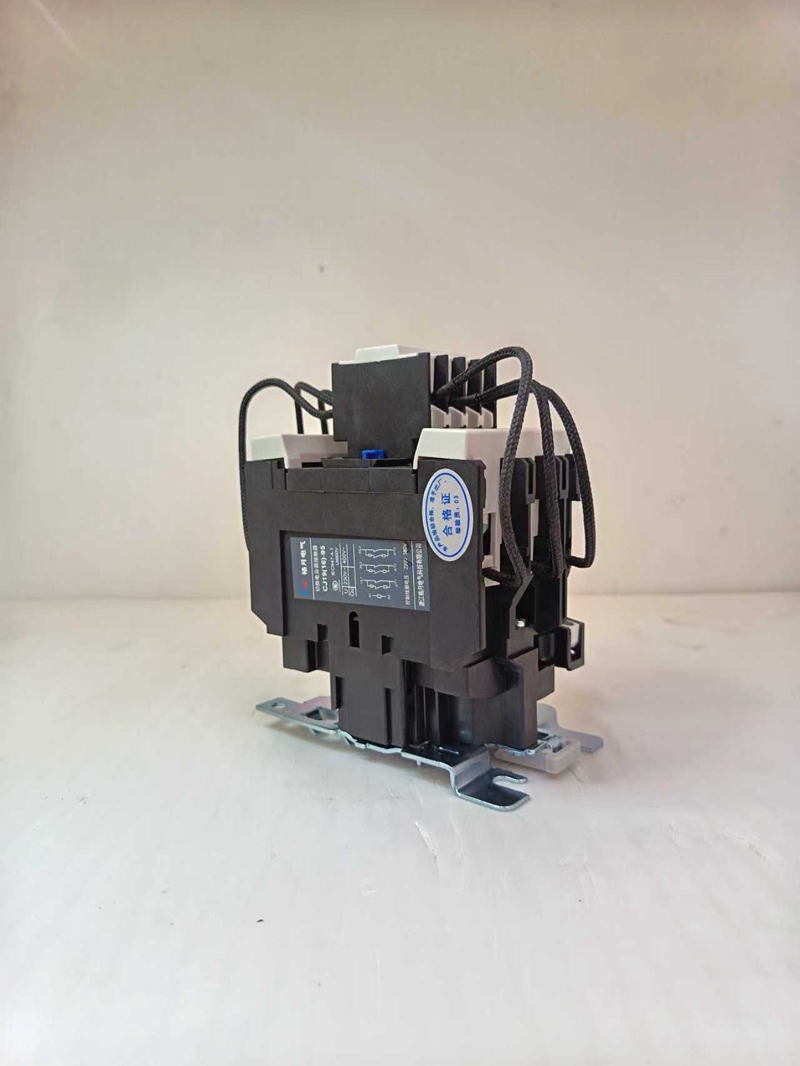

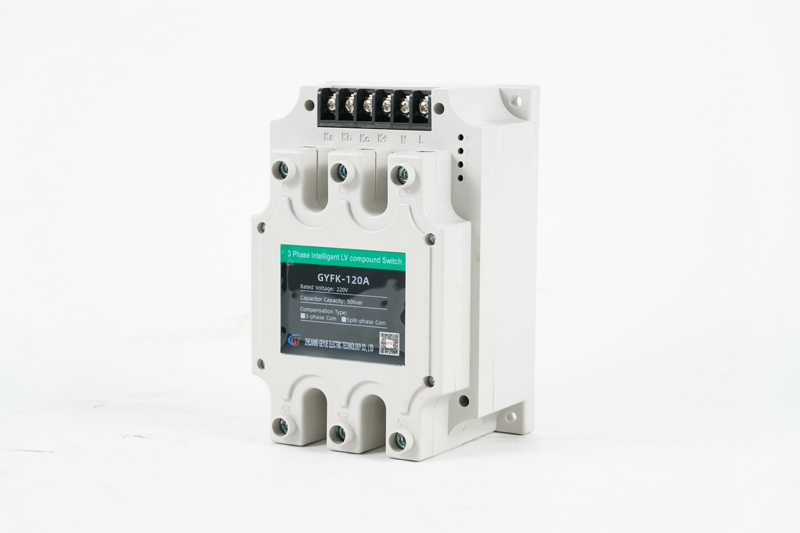

คอนแทคเตอร์ AC ใช้โครงสร้างทางกลแม่เหล็กไฟฟ้า โดยใช้แรงแม่เหล็กที่สร้างขึ้นโดยการเพิ่มพลังงานให้กับขดลวดเพื่อกระตุ้นการทำงานของหน้าสัมผัส จึงเป็นการเชื่อมต่อและตัดการเชื่อมต่อวงจร การดำเนินการนี้มาพร้อมกับเสียงกลไกและความโค้งที่เห็นได้ชัดเจนสวิตช์แบบผสมใช้การออกแบบ "ไทริสเตอร์ + คอนแทคเตอร์" แบบไฮบริด ไทริสเตอร์จะดำเนินการครั้งแรกเมื่อแรงดันไฟฟ้าข้ามศูนย์ จากนั้นคอนแทคเตอร์จะเชื่อมต่อวงจรหลักให้เสร็จสมบูรณ์ และสุดท้ายไทริสเตอร์จะถูกปิดใช้งาน กลไกการทำงานนี้ทำให้เกิดการสลับแบบไร้การไหลเข้าอย่างแท้จริง

การเปรียบเทียบประสิทธิภาพทางเทคนิคอย่างครอบคลุม

ลักษณะการสลับคอนแทคเตอร์บ่งชี้ว่าการทำงานของคอนแทคเตอร์จะสร้างกระแสพุ่งเข้าแบบปิดที่ 20-40 เท่าของกระแสไฟที่กำหนด แม้ว่าสิ่งนี้สามารถระงับได้ด้วยเครื่องปฏิกรณ์ที่จำกัดกระแสไฟฟ้า แต่ยังสามารถส่งผลกระทบต่อโครงข่ายไฟฟ้าและตัวเก็บประจุได้สวิตช์แบบผสมบรรลุการสลับแบบ Zero-Crossing โดยจำกัดกระแสไฟกระชากให้น้อยกว่าสองเท่าของกระแสไฟที่กำหนด ซึ่งจะช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก ในแง่ของความเร็วในการตอบสนอง คอนแทคเตอร์ต้องใช้เวลา 10-20 มิลลิวินาทีในการดำเนินการให้เสร็จสิ้น ในขณะที่ไทริสเตอร์ในสวิตช์สวิตช์แบบไม่มีกระแสไหลเข้าจะตอบสนองภายใน 1-2 มิลลิวินาที ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีโหลดที่ผันผวนอย่างรวดเร็ว

การวิเคราะห์ทางเศรษฐศาสตร์

คอนแทคเตอร์ไฟฟ้ากระแสสลับให้ข้อได้เปรียบด้านราคาที่สำคัญ โดยมีต้นทุนการจัดซื้อเพียงหนึ่งในสามถึงครึ่งหนึ่งของต้นทุนสวิตช์แบบไร้การไหลเข้า อย่างไรก็ตาม การเปลี่ยนบ่อยครั้งจะทำให้ค่าบำรุงรักษาเพิ่มขึ้นอย่างมาก แม้ว่าการลงทุนเริ่มแรกสำหรับสวิตช์แบบไร้กระแสไหลเข้าอาจสูงกว่า แต่อายุการใช้งานทางไฟฟ้ามากกว่า 100,000 รอบและการทำงานที่ไม่ต้องบำรุงรักษาให้ผลประโยชน์ทางเศรษฐกิจที่เหนือกว่าตลอดอายุการใช้งาน ดังนั้นในสถานการณ์ที่มีการดำเนินการสวิตชิ่งมากกว่า 50 ครั้งต่อวัน สวิตช์แบบไร้การกระชากจึงเป็นตัวเลือกที่ประหยัดกว่า

การวิเคราะห์สถานการณ์การใช้งานทั่วไป

สำหรับการใช้งานที่มีแรงกระแทก เช่น โลหะวิทยาและการเชื่อม แนะนำให้ใช้โซลูชันสวิตช์กระแสไหลเข้าแบบไม่มีกระแสไหลเข้า การตอบสนองที่รวดเร็วสามารถติดตามการเปลี่ยนแปลงกำลังไฟฟ้ารีแอกทีฟได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงความผันผวนของแรงดันไฟฟ้าของระบบ สำหรับอาคารพาณิชย์และพื้นที่อยู่อาศัยที่มีรอบการสวิตชิ่งน้อยกว่า 20 รอบต่อวัน คอนแทคเตอร์สวิตชิ่งคาปาซิเตอร์ประสิทธิภาพสูงเป็นตัวเลือกที่คุ้มค่าที่สุด ในสภาพแวดล้อมที่มีฮาร์โมนิครุนแรง (THvD > 8%) ควรจัดลำดับความสำคัญของอุปกรณ์ชดเชยแอนติฮาร์โมนิกที่มีอัตราส่วนรีแอกแทนซ์ 7% รวมกับคอนแทคเตอร์เฉพาะ

ประเด็นสำคัญในการติดตั้งและการว่าจ้าง

เมื่อติดตั้งคอนแทคเตอร์ ต้องแน่ใจว่ามีการระบายความร้อนที่เพียงพอ ขอแนะนำให้ส่วนประกอบที่อยู่ติดกันอยู่ห่างกันอย่างน้อย 20 มม. สำหรับสวิตช์กระแสกระชาก ให้ใส่ใจเป็นพิเศษกับสภาวะการกระจายความร้อน หากอุณหภูมิแวดล้อมเกิน 40°C จำเป็นต้องลดพิกัด การตั้งค่าพารามิเตอร์ตัวควบคุมต้องตรงกับแอคชูเอเตอร์: เมื่อใช้คอนแทคเตอร์ ให้ตั้งค่าการหน่วงเวลาการสลับ 1-2 วินาที ในขณะที่สวิตช์กระแสกระชากสามารถตั้งค่าได้ 0.5-1 วินาที การเดินสายไฟฟ้าทั้งหมดจะต้องปลอดภัยและเชื่อถือได้เพื่อป้องกันความเสียหายจากความร้อนสูงเกินไปที่เกิดจากการต้านทานการสัมผัสที่มากเกินไป

การบำรุงรักษาและการซ่อมแซม

คอนแทคเตอร์ควรได้รับการตรวจสอบการสึกหรอของหน้าสัมผัสทุกๆ หกเดือน เปลี่ยนหน้าสัมผัสเมื่อความหนาของจุดเงินน้อยกว่า 1/3 ของความหนาเดิม สำหรับสวิตช์กระแสไฟกระชาก ให้ตรวจสอบการกระจายความร้อนและทำความสะอาดฝุ่นที่สะสมเป็นประจำเพื่อให้แน่ใจว่าพัดลมทำงานอย่างเหมาะสม ไม่ว่าวิธีแก้ปัญหาจะเป็นอย่างไร ขอแนะนำให้ตรวจสอบการเปลี่ยนแปลงความจุของตัวเก็บประจุทุกเดือน และเปลี่ยนตัวเก็บประจุหากการสูญเสียความจุเกิน 5%

วิธีการเลือกชุดค่าผสมที่เหมาะสม

การตัดสินใจเลือกควรพิจารณาปัจจัยต่อไปนี้อย่างครอบคลุม: ความถี่ในการโหลด งบประมาณการลงทุน ความสามารถในการบำรุงรักษา และข้อกำหนดด้านคุณภาพไฟฟ้า โดยทั่วไป หากงบประมาณเพียงพอและความต้องการใช้งานสูง ควรเลือกสวิตช์กระแสไม่ไหลเข้า หากงบประมาณมีจำกัดและการใช้งานไม่บ่อยนัก ควรเลือกคอนแทคเตอร์เฉพาะ สำหรับการใช้งานที่สำคัญ สามารถออกแบบโซลูชันไฮบริดได้ โดยใช้คอนแทคเตอร์สำหรับโหลดพื้นฐานและสวิตช์กระแสไม่กระชากสำหรับโหลดที่มีความผันผวน ทำให้เกิดความสมดุลที่เหมาะสมที่สุดระหว่างความประหยัดและความน่าเชื่อถือ

บทสรุป

คอนแทคเตอร์ไฟฟ้ากระแสสลับและสวิตช์แบบไร้กระแสไหลเข้าแต่ละตัวก็มีการใช้งานของตัวเอง และไม่มีความเหนือกว่าหรือด้อยกว่าอย่างแน่นอน ทางเลือกที่เหมาะสมจำเป็นต้องมีการประเมินที่ครอบคลุมตามเงื่อนไขการปฏิบัติงานจริง โดยคำนึงถึงการลงทุนเริ่มแรก ต้นทุนการดำเนินงานและการบำรุงรักษา ด้วยความก้าวหน้าทางเทคโนโลยีอย่างต่อเนื่อง เราเชื่อว่าโซลูชั่นที่เป็นนวัตกรรมใหม่ ๆ จะเกิดขึ้นในอนาคตเพื่อตอบสนองความต้องการส่วนบุคคลของผู้ใช้ที่แตกต่างกัน
