การแบ่งส่วนแกนเหล็กและช่องว่างอากาศ: เหตุใดแกนของเครื่องปฏิกรณ์ซีรีส์แรงดันต่ำสามเฟสจึงถูกแบ่งออกเป็นส่วนเล็กๆ ที่สม่ำเสมอและมีช่องว่างอากาศ ช่องว่างอากาศมีหน้าที่อะไร?

ในฐานะบริษัทจีนที่เชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตอุปกรณ์ชดเชยพลังงานปฏิกิริยาแรงดันต่ำ Geyue Electric เข้าใจอย่างลึกซึ้งว่าความเสถียรและประสิทธิภาพของระบบไฟฟ้าขึ้นอยู่กับการออกแบบอย่างพิถีพิถันในทุกรายละเอียด วันนี้ เราอยากจะหารือกับคุณเกี่ยวกับรายละเอียดทางเทคนิคที่สำคัญ—เหตุใดแกนเหล็กของเครื่องปฏิกรณ์ซีรีส์แรงดันต่ำสามเฟสจึงถูกแบ่งออกเป็นส่วนเล็กๆ สม่ำเสมอตามช่องว่างอากาศ และการทำงานที่แท้จริงของช่องว่างอากาศ

ความสำคัญทางเทคนิคของการแบ่งส่วนแกนเหล็ก

ในระบบกริดไฟฟ้าแรงดันต่ำ ปัญหาฮาร์โมนิคกำลังทวีความสำคัญมากขึ้น ฮาร์มอนิกที่เกิดจากวงจรเรียงกระแสและตัวแปลงจำนวนมากไม่เพียงแต่ส่งผลต่อคุณภาพไฟฟ้าเท่านั้น แต่ยังอาจเป็นอันตรายต่อความปลอดภัยของหม้อแปลงและอุปกรณ์ไฟฟ้าอื่นๆ ด้วย เครื่องปฏิกรณ์ซีรีส์เป็นส่วนประกอบสำคัญของอุปกรณ์ชดเชยพลังงานรีแอกทีฟ มีบทบาทสำคัญในการระงับการขยายสัญญาณฮาร์มอนิก ซึ่งเป็นฟังก์ชันที่เกี่ยวข้องอย่างใกล้ชิดกับการออกแบบแกนเหล็ก ถ้าแกนเหล็กของเครื่องปฏิกรณ์ซีรีส์ถูกสร้างเป็นหน่วยเดี่ยวและต่อเนื่อง คุณลักษณะของวงจรแม่เหล็กของพวกมันจะทำให้เกิดความผันผวนอย่างมากในการเหนี่ยวนำของเครื่องปฏิกรณ์ซีรีส์โดยมีการเปลี่ยนแปลงของกระแสคอยล์ (โดยเฉพาะกระแสที่มีฮาร์โมนิก) โดยเฉพาะอย่างยิ่งในระบบไฟฟ้าที่มีฮาร์โมนิค ความผันผวนเหล่านี้สามารถนำไปสู่ความอิ่มตัวของแม่เหล็ก ส่งผลให้เครื่องปฏิกรณ์ซีรีส์สูญเสียความสามารถในการกรองและการจำกัดกระแส ดังนั้น การแบ่งแกนเหล็กของเครื่องปฏิกรณ์ซีรีส์ออกเป็นส่วนต่างๆ ที่เป็นเนื้อเดียวกันโดยมีช่องว่างอากาศระหว่างแกนทั้งสอง จึงเป็นการออกแบบที่ได้รับการออกแบบมาเป็นพิเศษเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงของเครื่องปฏิกรณ์ซีรีส์ และการปรับตัวที่ยืดหยุ่นให้เข้ากับสภาวะการทำงานที่ซับซ้อน

ข้อดีของช่องว่างอากาศ

แม้ว่าช่องว่างอากาศจะมีโครงสร้างขนาดเล็ก แต่ก็มีผลกระทบอย่างมีนัยสำคัญต่อการทำงานของแกนเหล็กของเครื่องปฏิกรณ์ซีรีส์ ประการแรก ช่องว่างอากาศจะเพิ่มการฝืนแม่เหล็กในวงจรแม่เหล็กได้อย่างมีประสิทธิภาพ ทำให้เส้นโค้งการทำให้เป็นแม่เหล็กของแกนเหล็กเป็นเส้นตรง และป้องกันความอิ่มตัวของแม่เหล็ก กล่าวอีกนัยหนึ่ง แม้ภายใต้กระแสฮาร์มอนิกขนาดใหญ่ ความเหนี่ยวนำของเครื่องปฏิกรณ์แบบอนุกรมสามารถยังคงค่อนข้างเสถียรด้วยช่องว่างอากาศเหล่านี้ ซึ่งยับยั้งการขยายฮาร์มอนิกได้อย่างน่าเชื่อถือ และปกป้องตัวเก็บประจุกำลังที่เชื่อมต่อแบบอนุกรมกับเครื่องปฏิกรณ์ซีรีร์จากความเสียหาย ประการที่สอง ช่องว่างอากาศช่วยลดการสูญเสียกระแสไหลวนและการสูญเสียฮิสเทรีซิสในแกนเหล็ก ส่งผลให้อุณหภูมิที่เพิ่มขึ้นในระหว่างการทำงานของเครื่องปฏิกรณ์แบบอนุกรมลดลง ซึ่งจะช่วยปรับปรุงประสิทธิภาพการใช้พลังงานและอายุการใช้งานของระบบชดเชยพลังงานปฏิกิริยาทั้งหมด นอกจากนี้ ช่องว่างอากาศที่กระจายสม่ำเสมอสามารถลดการสั่นสะเทือนและเสียงของเครื่องปฏิกรณ์ซีรีส์ระหว่างการทำงาน ปรับปรุงความราบรื่นและความเงียบ ข้อดีเหล่านี้ได้จากช่องว่างอากาศร่วมกันทำให้แน่ใจ 100% ว่าเครื่องปฏิกรณ์ซีรีส์สามารถบรรลุประสิทธิภาพที่ดีที่สุดในระบบชดเชยพลังงานปฏิกิริยาแรงดันต่ำ

ความคงอยู่และนวัตกรรมด้านงานฝีมือของ Geyue Electric

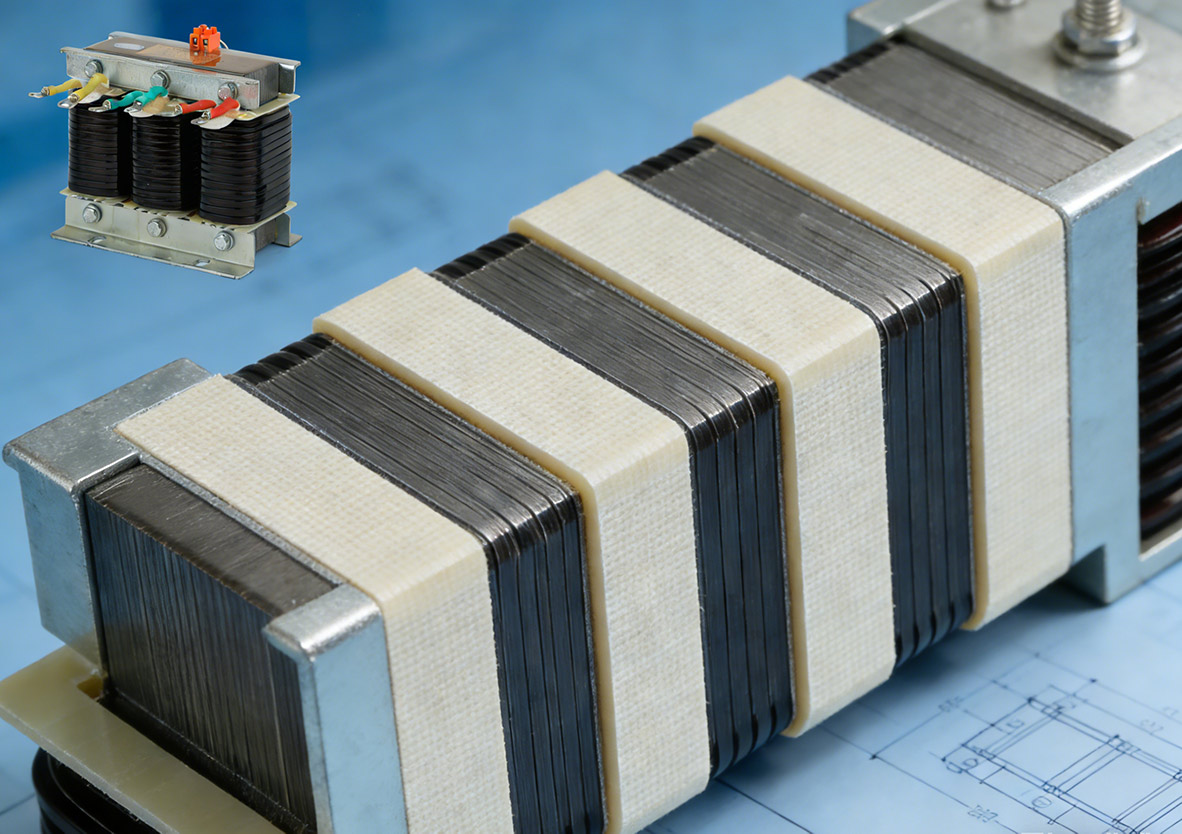

ที่ Geyue Electric เราใช้แนวคิดทางเทคนิคในการปกป้องตัวเหนี่ยวนำที่เสถียร และหลีกเลี่ยงการอิ่มตัวของแม่เหล็กในกระบวนการผลิตเครื่องปฏิกรณ์ทุกซีรีส์ โดยการแบ่งแกนเหล็กออกเป็นส่วนต่างๆ ที่สม่ำเสมอ และฝังช่องว่างอากาศที่มั่นคง เอาของเราเครื่องปฏิกรณ์ซีรีส์แรงดันต่ำสามเฟสซีรีส์ CKSGตัวอย่างเช่น แกนเหล็กของเราทำจากเหล็กแผ่นซิลิกอนรีดเย็นชนิดรีดเย็นคุณภาพสูงและสูญเสียการสูญเสียต่ำ แกนเหล็กแต่ละแกนถูกแบ่งออกเป็นหลายส่วนอย่างแม่นยำ และช่องว่างอากาศระหว่างแต่ละส่วนนั้นใช้ผ้าแก้วเคลือบอีพ็อกซี่เป็นวัสดุตัวเว้นระยะ การออกแบบนี้ไม่เพียงแต่รักษาขนาดช่องว่างอากาศให้คงที่ในระหว่างการดำเนินการระยะยาวได้อย่างมีประสิทธิภาพ แต่ยังปรับปรุงเสถียรภาพทางกลของโครงสร้างแกนเครื่องปฏิกรณ์ทั้งซีรีส์อีกด้วย ส่วนคอยล์เราใช้ลวดทองแดงแบนเคลือบเกรด F พันแน่น ไม่ต้องหุ้มฉนวนเพิ่มเติม ให้ความสวยงาม และช่วยกระจายความร้อน ด้วยกระบวนการผลิตที่เข้มงวด เช่น การอบล่วงหน้า การทำให้ชุ่มด้วยสุญญากาศ และการบ่มด้วยความร้อน ผสมผสานกับการเคลือบวานิชเคลือบเกรด H เราตรวจสอบให้แน่ใจว่าขดลวดและแกนเหล็กได้รับการยึดเหนี่ยวอย่างแน่นหนาและแน่นหนาเข้าด้วยกันในเครื่องปฏิกรณ์ซีรีส์ของเรา ซึ่งช่วยลดเสียงรบกวนในการทำงานของเครื่องปฏิกรณ์ซีรีส์ของเราได้อย่างมาก และทำให้เครื่องปฏิกรณ์ซีรีส์ของเรามีอัตราการต้านทานความร้อนที่สูงมาก

Geyue Electric ให้คำมั่นสัญญาว่าเครื่องปฏิกรณ์ซีรีส์แรงดันต่ำสามเฟสซีรีส์ CKSG ของเราจะมีปัจจัยด้านคุณภาพที่สูงกว่าและอุณหภูมิที่เพิ่มขึ้นต่ำลง ตัวยึดทั้งหมดสำหรับแกนเหล็กของเราทำจากวัสดุที่ไม่เป็นแม่เหล็ก ช่วยลดการสูญเสียเพิ่มเติมได้อย่างมีประสิทธิภาพ ชิ้นส่วนที่ถูกเปิดเผยผ่านการบำบัดป้องกันการกัดกร่อน และสายวัดใช้ขั้วต่อท่อทองแดงสกัดเย็น โดยคำนึงถึงทั้งการนำไฟฟ้าและความทนทานไปพร้อมๆ กัน เมื่อเปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันในตลาดต่างประเทศ เครื่องปฏิกรณ์ซีรีส์แรงดันต่ำสามเฟสซีรีส์ CKSG ของเรามีขนาดเล็กกว่า เบากว่า และมีรูปลักษณ์ที่ประณีตกว่า เบื้องหลังคือความสามารถในการวิจัยและพัฒนาที่แข็งแกร่งและระบบควบคุมคุณภาพที่เข้มงวดของโรงงาน Geyue Electric กรุณาส่งคำถามของคุณไปที่info@gyele.com.cnเพื่อรับคำปรึกษาฟรี เราให้คำมั่นว่าเครื่องปฏิกรณ์ซีรีส์แรงดันไฟฟ้าต่ำซีรีส์ CKSG ของเราสามารถจับคู่ได้อย่างสมบูรณ์แบบกับตัวเก็บประจุแบบขนานที่รักษาตัวเองในซีรีส์ BSMJ ได้อย่างสมบูรณ์แบบ เพื่อปรับปรุงรูปคลื่นแรงดันไฟฟ้าของระบบอย่างมีประสิทธิภาพ ปรับปรุงตัวประกอบกำลัง และลดกระแสกระชากและแรงดันไฟฟ้าเกินในการดำเนินงาน ให้การป้องกันที่ครอบคลุมสำหรับอุปกรณ์ไฟฟ้าของคุณ
