อัตราการเกิดปฏิกิริยา 7% หรือ 14%? ควรเลือกเครื่องปฏิกรณ์แบบซีรีส์อย่างไรเพื่อหลีกเลี่ยงความเสี่ยงด้านฮาร์มอนิกอย่างมีประสิทธิผล

ในระบบจำหน่ายไฟฟ้าแรงดันต่ำ การชดเชยกำลังไฟฟ้ารีแอกทีฟและการจัดการฮาร์โมนิคกำลังกลายมาเป็นลำดับความสำคัญสูงสุดในการยึดคุณภาพไฟฟ้า เมื่อมีโหลดแบบไม่เชิงเส้น เช่น ตัวแปลงความถี่และวงจรเรียงกระแสในระบบโครงข่ายไฟฟ้า ฮาร์โมนิคลำดับสูงที่สร้างขึ้นโดยโหลดเหล่านี้ไม่เพียงแต่ก่อให้เกิดมลภาวะต่อโครงข่ายไฟฟ้า แต่ยังคุกคามการทำงานอย่างปลอดภัยของตัวเก็บประจุตัวประกอบกำลังและระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำทั้งหมดอีกด้วย ในฐานะผู้ผลิตชั้นนำด้านการชดเชยพลังงานรีแอกทีฟแรงดันต่ำในประเทศจีน Geyue Electric เข้าใจอย่างชัดเจนว่าการเลือกอัตรารีแอกแตนซ์ที่ถูกต้องของเครื่องปฏิกรณ์แบบซีรีส์ถือเป็นการตัดสินใจทางเทคนิคเบื้องต้นสำหรับการสร้างระบบชดเชยการกรองที่เชื่อถือได้

อัตรารีแอกแตนซ์: "ความถี่การปรับแต่ง" สำหรับการควบคุมฮาร์มอนิก

อัตรารีแอกแตนซ์ของเครื่องปฏิกรณ์แบบอนุกรมไม่ใช่พารามิเตอร์ที่ตั้งค่าแบบสุ่ม จะกำหนดฮาร์มอนิกที่วงจร LC ประกอบด้วยเครื่องปฏิกรณ์แบบอนุกรมและตัวเก็บประจุมีความต้านทานต่ำต่อ วงจรนี้เหมือนกับช่องสะท้อนเสียง ซึ่งมีผล "การดูดซึม" ต่อกระแสฮาร์มอนิกของความถี่เฉพาะ วงจรที่มีอัตรารีแอกแตนซ์ 7% จะปรับและลดเนื้อหาฮาร์มอนิกที่ 7 (350Hz) ในระบบโครงข่ายไฟฟ้าเป็นหลัก ในขณะที่วงจรที่มีอัตรารีแอกแตนซ์ 14% ส่วนใหญ่จะปรับและลดฮาร์มอนิกที่ 5 (250Hz) การเลือกอัตรารีแอกแตนซ์ (7% หรือ 14%) สำหรับเครื่องปฏิกรณ์ซีรีส์นั้นขึ้นอยู่กับการวินิจฉัยที่แม่นยำของสเปกตรัมฮาร์มอนิกที่ไซต์งานเป็นอันดับแรก การเลือกที่ไม่ถูกต้องไม่เพียงแต่ล้มเหลวในการระงับฮาร์โมนิคเท่านั้น แต่ยังอาจทำให้เกิดการขยายเสียงสะท้อนของฮาร์โมนิคเฉพาะ ซึ่งนำไปสู่ผลที่ตามมาอย่างหายนะ Geyue Electric แนะนำเสมอว่าก่อนที่จะออกแบบแผนการชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ ควรใช้เครื่องมือระดับมืออาชีพสำหรับการวัดคุณภาพไฟฟ้า หรือควรใช้ฟังก์ชันการวิเคราะห์ฮาร์โมนิกที่ติดตั้งในตัวควบคุมตัวประกอบกำลังเพื่อรับข้อมูลสำคัญ ซึ่งเป็นพื้นฐานในทางปฏิบัติสำหรับการเลือกอัตรารีแอกแตนซ์ที่เหมาะสมสำหรับเครื่องปฏิกรณ์ซีรีส์

ความแตกต่างระหว่าง7%และ14%ในสถานการณ์การใช้งานทั่วไป

ในการใช้งานจริง การเลือกอัตรารีแอกแตนซ์สำหรับเครื่องปฏิกรณ์แบบอนุกรมมีความสัมพันธ์อย่างใกล้ชิดกับคุณลักษณะโหลด ในอุตสาหกรรมหนักและสถานการณ์อุตสาหกรรมกระบวนการที่ถูกครอบงำโดยอุปกรณ์ เช่น ตัวแปลงความถี่และเตาความถี่กลาง โดยทั่วไปสเปกตรัมฮาร์มอนิกจะถูกครอบงำโดยฮาร์มอนิกลำดับที่ 5 ในกรณีเช่นนี้ ควรเลือกเครื่องปฏิกรณ์แบบอนุกรมที่มีอัตราอิมพีแดนซ์ 14% เพื่อดูดซับกระแสฮาร์มอนิกนี้อย่างมีประสิทธิภาพ และป้องกันตัวเก็บประจุจากความเสียหายกระแสเกิน ในศูนย์ข้อมูล อาคารพาณิชย์ และสภาพแวดล้อมทางอุตสาหกรรมที่ถูกครอบงำโดยอุปกรณ์แก้ไข ส่วนประกอบฮาร์มอนิกที่เจ็ดมักจะโดดเด่นกว่า ในกรณีเช่นนี้ โครงการที่มีอัตรารีแอกแทนซ์ 7% จะเหมาะสมกว่า ระบบชดเชยกำลังรีแอกทีฟขั้นสูงสามารถกำหนดค่าแยกกรองที่ปรับแล้วได้หลายสาขาด้วยอัตรารีแอกแตนซ์ที่แตกต่างกันเพื่อให้ครอบคลุมสเปกตรัมฮาร์มอนิกหลัก แกนกลางตัวควบคุมตัวประกอบกำลังในระบบผ่านการใช้กลยุทธ์การเปลี่ยนตัวเก็บประจุแบบยืดหยุ่น ดำเนินการจัดการการประสานงานอย่างชาญฉลาดของทุกสาขา การออกแบบสถาปัตยกรรมนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับสภาพแวดล้อมฮาร์มอนิกที่ซับซ้อน และบรรลุการจัดการคุณภาพไฟฟ้าอย่างละเอียดในท้ายที่สุด

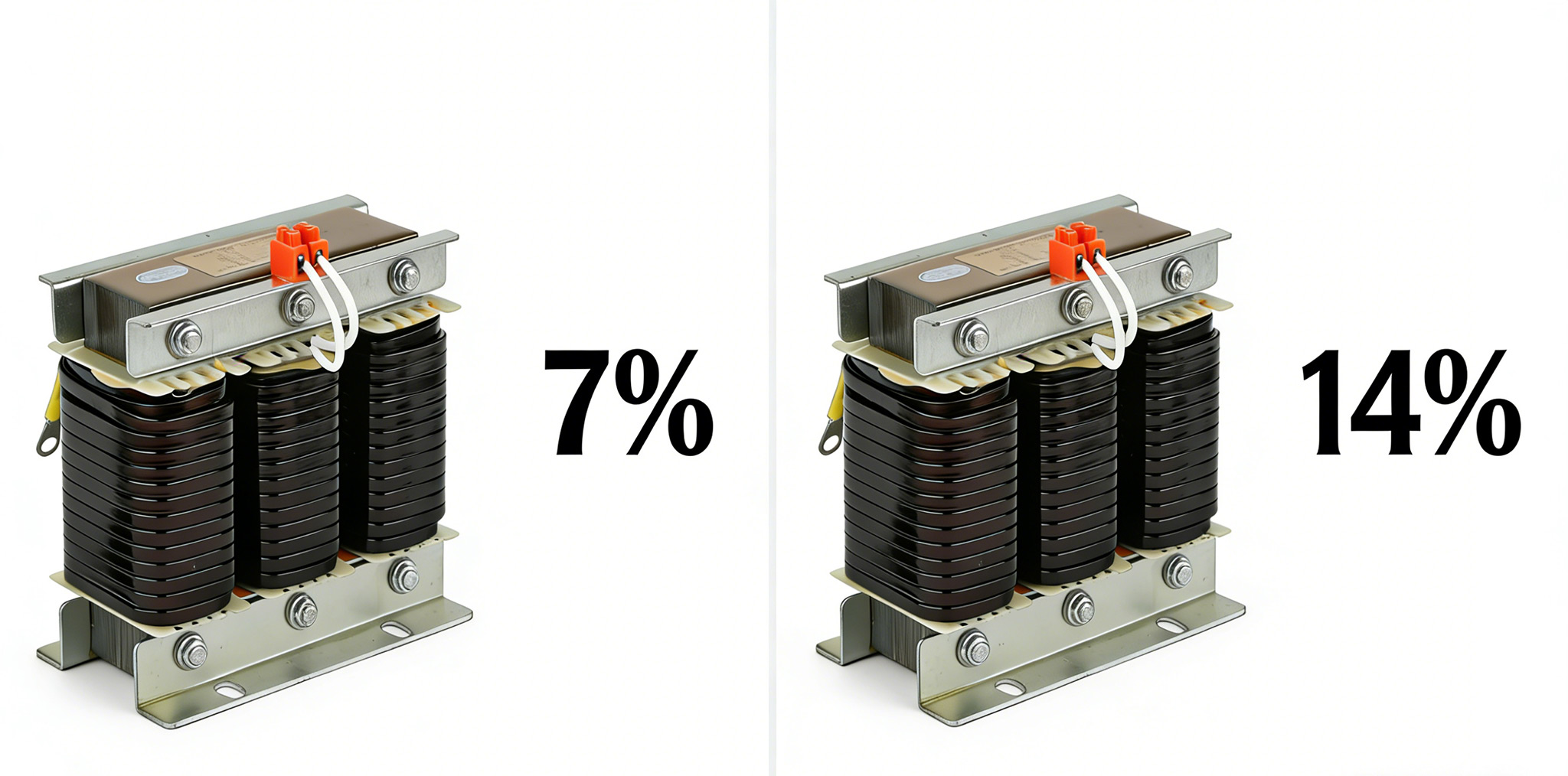

ซีรีส์ CKSG ของ Geyue Electric: ทุกเปอร์เซ็นต์ของยีนที่เชื่อถือได้

ความแม่นยำของอัตรารีแอกแตนซ์ของเครื่องปฏิกรณ์แบบอนุกรมนั้นเพียงพอที่จะระบุไว้ในแบบการออกแบบเท่านั้น ความเสถียรและความน่าเชื่อถือในระยะยาวของเครื่องปฏิกรณ์ซีรีส์จะต้องรับประกันโดยกระบวนการผลิตที่โดดเด่นของผู้ผลิต Geyue Electric ได้เปิดตัวเครื่องปฏิกรณ์ซีรีส์แรงดันต่ำซีรีส์ CKSGซึ่งได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการที่ต้องการนี้ ไม่ว่าจะเป็นแบบจำลองอัตราการรีแอกแตนซ์ 7% หรือ 14% บริษัทของเรามักจะใช้แผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงนำเข้าเป็นวัสดุหลักเสมอ และด้วยกระบวนการหล่อและบ่มอีพอกซีเรซินที่เป็นเอกลักษณ์ ช่องว่างอากาศของแกนจะไม่เปลี่ยนแปลงภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงของอุณหภูมิ ดังนั้นจึงเป็นการปกป้องเสถียรภาพตลอดชีวิตของค่าตัวเหนี่ยวนำ คอยล์ของเครื่องปฏิกรณ์ซีรีส์ของเราใช้ขดลวดทองแดงไร้ออกซิเจนที่มีความบริสุทธิ์สูง รวมกับระบบฉนวนคลาส H และกระบวนการชุบสูญญากาศ เพื่อให้เครื่องปฏิกรณ์ซีรีส์สามารถรักษาอุณหภูมิที่เพิ่มขึ้นต่ำมากและเสียงรบกวนในการทำงานได้ แม้ภายใต้สภาวะอุณหภูมิสูงและภาระหนัก การแสวงหาความแม่นยำอย่างไม่เปลี่ยนแปลงนี้เป็นความมุ่งมั่นชั่วนิรันดร์ของเราต่อผู้ใช้ทุกคน: ทุกเปอร์เซ็นต์ของอัตรารีแอกแตนซ์ของเครื่องปฏิกรณ์ซีรีส์ของเรานั้นมีความแม่นยำอย่างแท้จริง โดยทำหน้าที่เป็นรากฐานฮาร์ดแวร์ที่แข็งแกร่งสำหรับผลการกรองของสาขาตัวกรองที่ได้รับการปรับแต่งแต่ละสาขาในระบบชดเชยพลังงานรีแอกทีฟ

Geyue Electric มุ่งมั่นที่จะมอบห่วงโซ่คุณค่าที่สมบูรณ์แก่ผู้ใช้ ครอบคลุมการวินิจฉัยอย่างมืออาชีพ การเลือกที่แม่นยำ การจ่ายส่วนประกอบคุณภาพสูง และการควบคุมอัจฉริยะจากมุมมองของระบบ ทีมเทคนิคของเราสามารถวิเคราะห์คุณลักษณะโหลดของโครงข่ายไฟฟ้าของคุณและแนะนำรูปแบบการกำหนดค่าอัตรารีแอกแทนซ์ 7% หรือ 14% ที่เหมาะสมที่สุดสำหรับคุณ หรือแม้แต่ออกแบบตู้ชดเชยตัวกรองไฮบริดที่ซับซ้อนมากขึ้นสำหรับคุณ การเลือกอัตรารีแอกแทนซ์ที่ถูกต้องเป็นจุดเริ่มต้นทางวิทยาศาสตร์เพื่อหลีกเลี่ยงความเสี่ยงด้านฮาร์มอนิก การเลือก Geyue Electric ช่วยให้ระบบกำกับดูแลคุณภาพไฟฟ้าทั้งหมดมีอายุการใช้งานที่เชื่อถือได้ กรุณาส่งคำถามของคุณเกี่ยวกับการชดเชยพลังงานรีแอกทีฟแรงดันต่ำไปที่info@gyele.com.cn- ให้เราร่วมกันปกป้องความบริสุทธิ์และประสิทธิภาพของโครงข่ายไฟฟ้าของคุณด้วยการปกป้องที่แข็งแกร่งของเครื่องปฏิกรณ์ซีรีส์ CKSG ของเราและความสามารถในการออกแบบระบบระดับมืออาชีพ
