การพึ่งพาอุณหภูมิของค่าความจุของตัวเก็บประจุส่งผลต่อจุดจูนของวงจรกรองที่แยกออกอย่างไร

ในระบบโครงข่ายไฟฟ้าอุตสาหกรรมสมัยใหม่ วงจรกรองที่ไม่สมดุลเป็นกลไกการป้องกันที่สำคัญต่อการรบกวนฮาร์มอนิก และรับประกันการทำงานที่เสถียรของระบบชดเชยพลังงานรีแอกทีฟ หลักการสำคัญของมันคือจงใจปรับวงจรตัวเก็บประจุแบบอนุกรมโดยมีตัวเหนี่ยวนำไปยังจุดที่ไม่สะท้อนซึ่งต่ำกว่าความถี่ฮาร์มอนิกหลักของโครงข่ายไฟฟ้า ดังนั้นจึงหลีกเลี่ยงการสั่นพ้องแบบขนานและดูดซับส่วนหนึ่งของกระแสฮาร์มอนิกได้อย่างปลอดภัย อย่างไรก็ตาม ปัจจัยสำคัญที่มักถูกมองข้ามคือค่าความจุของตัวเก็บประจุไม่ใช่ค่าคงที่ มันจะลอยเนื่องจากการเปลี่ยนแปลงของอุณหภูมิการทำงานของตัวเก็บประจุ การเบี่ยงเบนเล็กน้อยนี้เพียงพอที่จะเปลี่ยนจุดปรับของวงจรการกรองทั้งหมดอย่างเงียบๆ ทำให้เกิดอันตรายด้านความปลอดภัยสำหรับการชดเชยพลังงานรีแอกทีฟในภายหลัง

ความสัมพันธ์ที่แท้จริงระหว่างลักษณะอุณหภูมิของตัวเก็บประจุและจุดปรับแต่ง

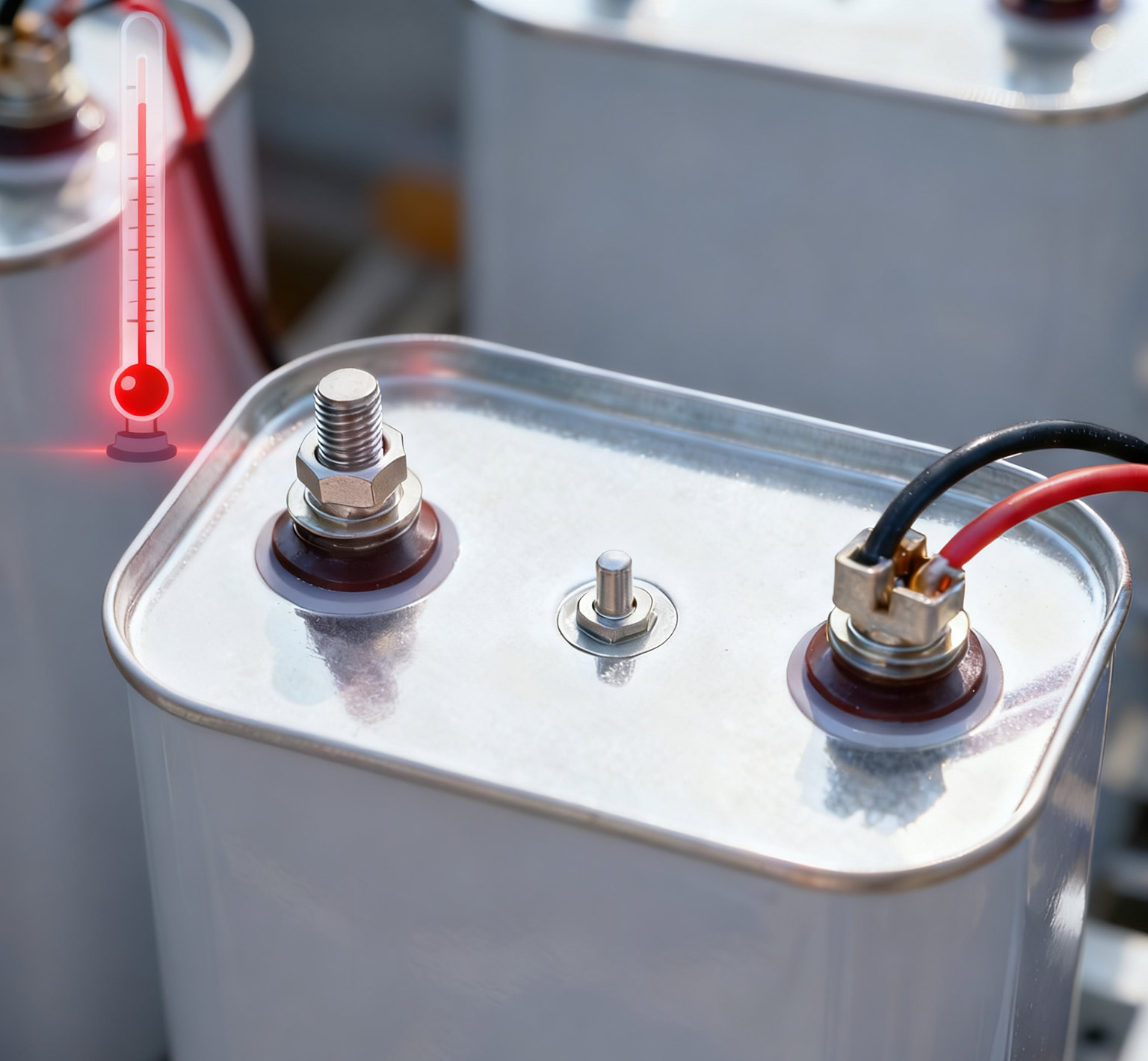

เพื่อให้เข้าใจผลกระทบของอุณหภูมิในการทำงานต่อค่าความจุของตัวเก็บประจุ อันดับแรกเราต้องทบทวนสูตรการคำนวณสำหรับจุดปรับ ซึ่งก็คือ ความถี่เรโซแนนซ์ fr = 1 / (2π√(LC)) โดยที่ L คือค่าตัวเหนี่ยวนำคงที่ของตัวเหนี่ยวนำ และ C คือค่าความจุของตัวเก็บประจุ สูตรนี้แสดงให้เห็นชัดเจนว่าความถี่เรโซแนนซ์แปรผกผันกับรากที่สองของค่าความจุ การเปลี่ยนแปลงเล็กน้อยของค่าความจุจะนำไปสู่การเปลี่ยนแปลงความถี่เรโซแนนซ์โดยตรง วัสดุอิเล็กทริกของตัวเก็บประจุ เช่น ฟิล์มโพลีโพรพีลีนที่เคลือบด้วยโลหะ จะมีการเปลี่ยนแปลงค่าคงที่ไดอิเล็กทริกที่รับรู้ได้ เนื่องจากอุณหภูมิของสิ่งแวดล้อมและอุณหภูมิในการทำงานที่เพิ่มขึ้น เมื่ออุณหภูมิสิ่งแวดล้อมเพิ่มขึ้นหรือตัวเก็บประจุสร้างความร้อนเนื่องจากการสูญเสียภายใน ค่าความจุของตัวเก็บประจุมักจะแสดงค่าเบี่ยงเบนเป็นลบ (ค่าความจุลดลง) ตามสูตร การลดลงของค่าความจุจะส่งผลให้ความถี่เรโซแนนซ์เพิ่มขึ้น ส่งผลให้จุดปรับของวงจรกรองที่ไม่ปรับแต่งทั้งหมด "ดริฟท์" ไปที่ความถี่ที่สูงขึ้น

ความเสี่ยงของระบบเกิดจากการดริฟท์ของคะแนนการปรับแต่ง

การเบี่ยงเบนที่ดูเหมือนไม่มีนัยสำคัญในจุดปรับแต่งสามารถกระตุ้นให้เกิดปฏิกิริยาลูกโซ่และก่อให้เกิดความเสี่ยงที่อาจเกิดขึ้นในการทำงานจริง สถานการณ์ที่ร้ายแรงที่สุดคือ หากการออกแบบดั้งเดิมของตัวเก็บประจุตั้งค่าจุดจูนไว้ที่ 189 เฮิร์ตซ์ เพื่อหลีกเลี่ยงฮาร์มอนิกที่ 5 ที่ 250 เฮิร์ตซ์ แต่เนื่องจากค่าความจุของตัวเก็บประจุลดลงเนื่องจากอุณหภูมิที่เพิ่มขึ้น จุดจูนอาจเคลื่อนเข้าใกล้ 230 เฮิร์ตซ์หรือสูงกว่านั้นโดยไม่คาดคิด การเบี่ยงเบนของจุดปรับแต่งจะเพิ่มความต้านทานของวงจรใกล้กับความถี่ฮาร์มอนิกที่ 5 อย่างมีนัยสำคัญ ซึ่งไม่เพียงแต่ทำให้ผลการกรองของวงจรตัวกรองที่ไม่ปรับแต่งลดลงเท่านั้น แต่ยังเป็นอันตรายยิ่งกว่านั้น ยังเพิ่มความเสี่ยงของการสั่นพ้องแบบขนานระหว่างวงจรตัวกรองที่ไม่ปรับแต่งนี้กับฮาร์โมนิคพื้นหลังกริดอย่างมาก เมื่อเกิดเสียงสะท้อน กระแสฮาร์มอนิกที่ไหลผ่านตัวเก็บประจุและตัวเหนี่ยวนำจะถูกขยายอย่างรวดเร็ว ส่งผลให้เกิดกระแสเกินและแรงดันไฟฟ้าเกินอย่างรุนแรง ส่งผลให้อุปกรณ์มีความร้อนสูงเกินไป อุปกรณ์ป้องกันทำงานผิดปกติหรือเสียหาย และทำให้การบิดเบือนของรูปคลื่นแรงดันไฟฟ้ากริดรุนแรงขึ้น ไม่สามารถละเลยเสียงสะท้อนได้ เนื่องจากในที่สุดอาจบังคับให้ระบบชดเชยกำลังไฟฟ้ารีแอกทีฟทั้งหมดปิดตัวลง ซึ่งส่งผลต่อความต่อเนื่องของการผลิต

โซลูชันที่แข็งแกร่งของ Geyue Electric สำหรับการเบี่ยงเบนของอุณหภูมิ

Geyue Electric มีความเข้าใจอย่างลึกซึ้งเกี่ยวกับความท้าทายร้ายแรงที่ชิ้นส่วนไฟฟ้าต้องเผชิญในสภาพการทำงานจริง ดังนั้นเราจึงถือว่าความแข็งแกร่งในการตอบสนองต่อการเปลี่ยนแปลงสิ่งแวดล้อมเป็นหนึ่งในหลักการสำคัญในการออกแบบผลิตภัณฑ์ โซลูชันการชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำของเราให้ความสำคัญเป็นพิเศษกับการแก้ไขความเสี่ยงที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิในระดับส่วนประกอบ แรงดันไฟฟ้าต่ำที่มีประสิทธิภาพสูงซีรีส์ BSMJและซีรีย์ BSMJ(Y)ตัวเก็บประจุแบบแบ่งที่เราใช้มีไดอิเล็กทริกแบบฟิล์มเคลือบโลหะขั้นสูง พร้อมความเสถียรของอุณหภูมิที่ดีเยี่ยมและกระบวนการผลิตที่พิถีพิถัน อัตราการเปลี่ยนแปลงของค่าความจุภายในช่วงอุณหภูมิการทำงานเต็มจะถูกควบคุมที่ระดับต่ำมาก ซึ่งช่วยลดความกว้างของจุดปรับที่เบี่ยงเบนไปจากแหล่งกำเนิดให้เหลือน้อยที่สุด ในเวลาเดียวกัน โมดูลชดเชยการกรองนอกเฟสของเราได้รับการออกแบบและจับคู่ตัวเหนี่ยวนำอย่างแม่นยำ ทำให้มั่นใจได้ว่าความถี่ในการปรับจูนของทั้งระบบสามารถล็อคได้อย่างเสถียรภายในช่วงที่ปลอดภัยภายใต้อุณหภูมิการทำงานที่เพิ่มขึ้นที่คาดไว้ การเลือกโซลูชันการชดเชยกำลังไฟฟ้ารีแอกทีฟของ Geyue Electric หมายความว่าคุณจะได้รับไม่เพียงแค่ชุดอุปกรณ์เท่านั้น แต่ยังรับประกันที่เชื่อถือได้ซึ่งยังคงมีเสถียรภาพและเชื่อถือได้เมื่อเผชิญกับสภาพการทำงานที่ซับซ้อน เรามุ่งมั่นที่จะสร้างการชดเชยพลังงานรีแอกทีฟที่แข็งแกร่งและเชื่อถือได้อย่างแท้จริงและแผงกั้นการป้องกันฮาร์มอนิกสำหรับโครงข่ายไฟฟ้าของคุณผ่านเทคโนโลยีอุปกรณ์ที่แข็งแกร่งและการออกแบบระบบโดยรวม เพื่อให้มั่นใจว่าแหล่งจ่ายไฟที่ต่อเนื่องและบริสุทธิ์สำหรับการผลิตของคุณ หากโครงการของคุณต้องการโซลูชันการชดเชยพลังงานรีแอกทีฟที่มีประสิทธิภาพ โปรดอย่าลังเลที่จะติดต่อเราinfo@gyele.com.cn.
