ศิลปะการจัดวางส่วนประกอบในตู้ชดเชยพลังงานปฏิกิริยาแรงดันต่ำ: การกระจายความร้อน การเดินสายไฟ และระยะห่างด้านความปลอดภัยส่งผลต่อความเสถียรของระบบในระยะยาวอย่างไร

บทนำ: การจัดวางภายในตู้ไม่เพียงแต่สวยงามสวยงามเท่านั้น แต่ยังเป็นรากฐานสำคัญของความมั่นคงอีกด้วย

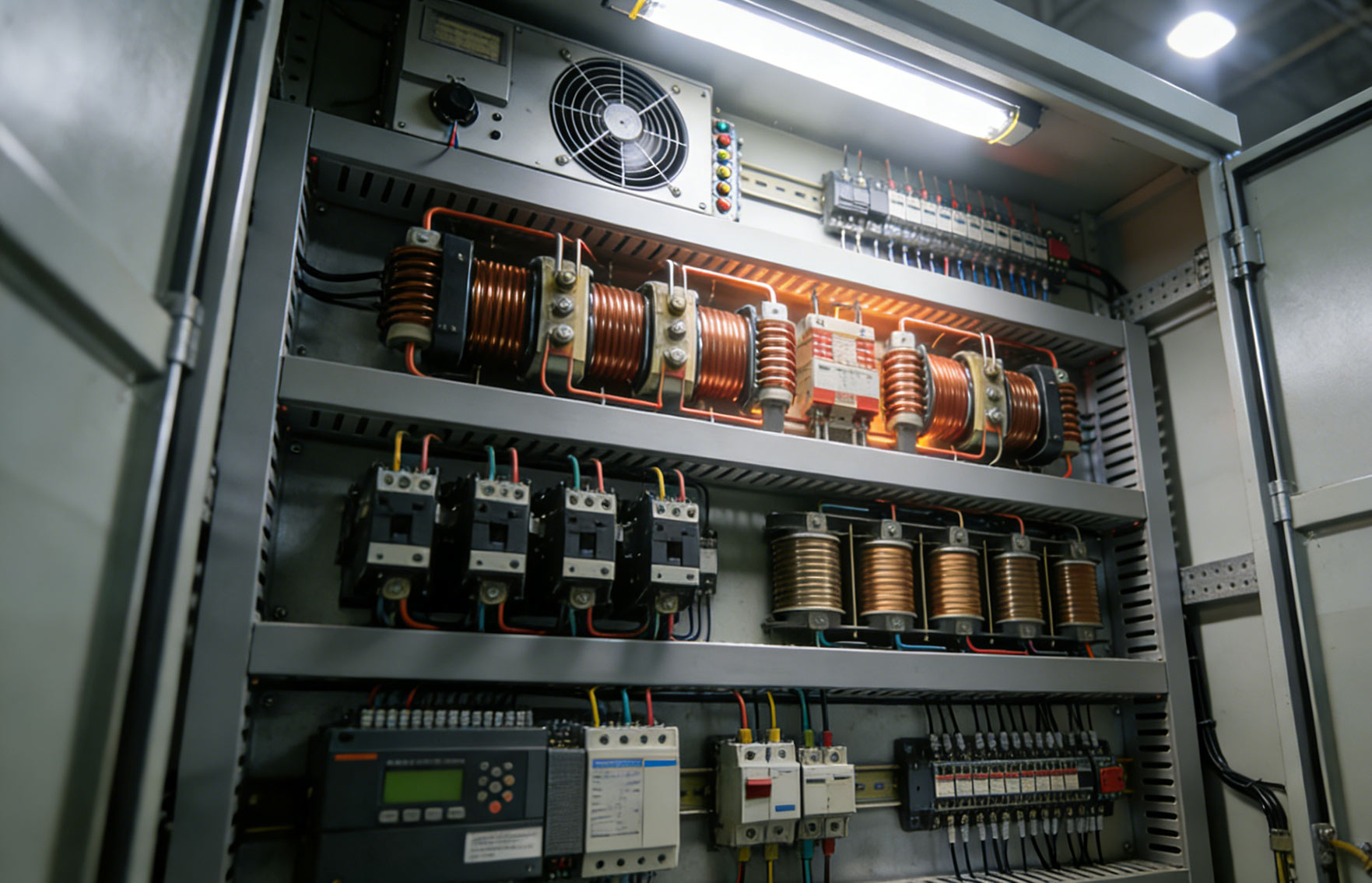

ตู้ชดเชยเป็นส่วนประกอบหลักของระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ โครงร่างของส่วนประกอบภายในจะกำหนดประสิทธิภาพการทำงานและอายุการใช้งานของอุปกรณ์ทั้งหมดโดยตรง ในฐานะผู้ผลิตอุปกรณ์ชดเชยพลังงานรีแอกทีฟแรงดันต่ำของจีนซึ่งมีประวัติยาวนานในอุตสาหกรรมพลังงาน Geyue Electric เข้าใจดีว่าโซลูชันการชดเชยที่ยอดเยี่ยมไม่เพียงแต่ต้องใช้ส่วนประกอบคุณภาพสูงเท่านั้น แต่ยังต้องอาศัยการออกแบบภายในของตู้ที่สมเหตุสมผลตามหลักวิทยาศาสตร์ด้วย ความสัมพันธ์ระหว่างการกระจายความร้อน สายไฟ และระยะห่างด้านความปลอดภัยก่อให้เกิดเสาหลักที่มั่นคงสำหรับการทำงานที่มั่นคงในระยะยาวของตู้ชดเชย

การกระจายความร้อน: การควบคุมอุณหภูมิจะกำหนดอายุการใช้งานของส่วนประกอบ

ในระหว่างการทำงานของตู้ชดเชยส่วนประกอบภายในเช่นตัวเก็บประจุ, เครื่องปฏิกรณ์, สวิตช์แบบผสม, คอนแทคเตอร์และตัวควบคุมตัวประกอบกำลังจะสร้างความร้อนได้จำนวนหนึ่ง หากไม่สามารถกระจายความร้อนได้ทันเวลา จะทำให้อุณหภูมิของส่วนประกอบสูงขึ้นอย่างต่อเนื่อง เร่งการเสื่อมสภาพของวัสดุฉนวน ลดความจุของตัวเก็บประจุ และอาจนำไปสู่การสลายความร้อนด้วยซ้ำ เมื่อออกแบบตู้ Geyue Electric ได้วางส่วนประกอบที่มีการสร้างความร้อนสูงกว่าไว้ที่ส่วนบนของตู้โดยอิงตามรูปแบบการกระจายความร้อนแบบชั้นแนวตั้ง นอกจากนี้ ทีมงานด้านเทคนิคของเรายังใช้หลักการที่ว่าอากาศร้อนจะลอยขึ้นตามธรรมชาติ รวมกับพัดลมด้านบนเพื่อบังคับระบายอากาศ เพื่อสร้างกระแสลมที่ราบรื่นจากล่างขึ้นบน ในเวลาเดียวกัน เราได้สงวนช่องกระจายความร้อนระหว่างตัวเก็บประจุไว้เพียงพอเพื่อหลีกเลี่ยงการสะสมความร้อนระหว่างตัวเก็บประจุ ดังนั้นแม้ในสภาพแวดล้อมที่มีอุณหภูมิสูงในฤดูร้อน อุณหภูมิของตู้ก็สามารถควบคุมอุณหภูมิได้ในช่วงที่ปลอดภัย ทำให้มั่นใจได้ว่าส่วนประกอบต่างๆ ทำงานในสภาวะที่เหมาะสมอยู่เสมอ ซึ่งจะช่วยยืดอายุการใช้งานของระบบโดยรวม

การเดินสายไฟ: เครือข่ายที่แม่นยำช่วยลดการรบกวนและแรงดันไฟฟ้าตก

การเดินสายไฟภายในตู้ชดเชยอาจดูเรียบง่าย แต่จริงๆ แล้วมีความรู้ด้านวิศวกรรมไฟฟ้าอย่างลึกซึ้ง การเดินสายที่ไม่เป็นระเบียบไม่เพียงส่งผลต่อรูปลักษณ์ภายนอกเท่านั้น แต่ยังทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า เพิ่มแรงดันไฟตกในสาย และอาจทำให้เกิดการคายประจุในพื้นที่ด้วย Geyue Electric ใช้หลักการเดินสาย "แยกไฟฟ้าแรงและอ่อน และแบ่งพื้นที่ความถี่สูงและต่ำ" สายควบคุมและสายไฟจะถูกส่งแยกกันเพื่อหลีกเลี่ยงการรบกวนสัญญาณ วงจรหลักใช้แท่งทองแดงในการเชื่อมต่อเพื่อลดความต้านทานต่อการสัมผัสและการสร้างความร้อน วงจรสุ่มตัวอย่างใช้สายเคเบิลหุ้มฉนวนแบบบิดเกลียวเพื่อให้มั่นใจในความแม่นยำในการวัด สายเคเบิลทั้งหมดได้รับการแก้ไขในลักษณะมาตรฐานผ่านท่อร้อยสายเพื่อหลีกเลี่ยงการคลายเนื่องจากการสั่นสะเทือน เครือข่ายสายไฟที่ออกแบบอย่างพิถีพิถันของบริษัทของเราทำให้การส่งกระแสไฟราบรื่นขึ้นและการรวบรวมสัญญาณที่แม่นยำยิ่งขึ้น ดังนั้นจึงให้การรับประกันโดยละเอียดสำหรับการตอบสนองที่เชื่อถือได้และความเสถียรในระยะยาวของระบบชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันต่ำ

ระยะห่างด้านความปลอดภัย: ฉนวนและการบำรุงรักษาเป็นการรับประกันแบบคู่

แม้ว่าระดับแรงดันไฟฟ้าภายในตู้ชดเชยจะอยู่ในหมวดหมู่แรงดันไฟฟ้าต่ำ แต่ก็ยังต้องรักษาระยะห่างเพื่อความปลอดภัยที่เพียงพอระหว่างส่วนประกอบต่างๆ และระหว่างส่วนประกอบกับตัวตู้ ซึ่งไม่เพียงตอบสนองข้อกำหนดด้านฉนวนและป้องกันส่วนโค้งและการลัดวงจรเท่านั้น แต่ยังช่วยอำนวยความสะดวกในการตรวจสอบและบำรุงรักษารายวันอีกด้วย Geyue Electric ปฏิบัติตามมาตรฐานสากล มาตรฐานระดับชาติ และบรรทัดฐานอุตสาหกรรมอย่างเคร่งครัด ดังนั้นในระหว่างขั้นตอนการออกแบบ เราจึงกำหนดตำแหน่งการติดตั้งที่เหมาะสมที่สุดของแต่ละส่วนประกอบด้วยวิธีการจำลองสามมิติ เราสงวนช่องว่างระหว่างตัวเก็บประจุไว้เพียงพอเพื่ออำนวยความสะดวกในการระบายความร้อนและฉนวน เรายังเก็บชิ้นส่วนที่มีไฟฟ้าไว้ในระยะที่ปลอดภัยจากประตูตู้เพื่อความปลอดภัยของผู้ปฏิบัติงาน ในเวลาเดียวกัน เรายังสงวนพื้นผิวการทำงานที่กว้างขวางสำหรับส่วนประกอบที่ต้องการการสังเกตและการบำรุงรักษาบ่อยครั้ง รูปแบบที่เหมาะสมของระยะห่างด้านความปลอดภัยไม่เพียงช่วยลดความเสี่ยงความล้มเหลวของระบบชดเชยพลังงานรีแอกทีฟแรงดันต่ำทั้งหมด แต่ยังทำให้การบำรุงรักษาในภายหลังสะดวกและมีประสิทธิภาพยิ่งขึ้น และลดต้นทุนการดำเนินงานทั้งหมดของผู้ใช้

Geyue Electric: เราปกป้องเสถียรภาพของระบบไฟฟ้าด้วยงานฝีมือที่พิถีพิถัน

เป็นเพราะความเข้าใจอย่างลึกซึ้งและการควบคุมรายละเอียดอย่างพิถีพิถัน เช่น การกระจายความร้อน สายไฟ และระยะห่างที่ปลอดภัย ทำให้ตู้ชดเชยพลังงานรีแอกทีฟแรงดันต่ำของ Geyue Electric สามารถทำงานได้อย่างเสถียรและต่อเนื่องในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงต่างๆ โรงงานผลิตของเรามีสายการผลิตอัตโนมัติเต็มรูปแบบและกระบวนการประกอบที่ได้มาตรฐาน อุปกรณ์ทุกชิ้นที่ออกจากโรงงานผ่านการทดสอบสมดุลทางความร้อนอย่างเข้มงวด การทดสอบประสิทธิภาพทางไฟฟ้า และการทดสอบความต้านทานแรงดันไฟฟ้าของฉนวน เราไม่เพียงแต่จัดหาตู้ชดเชยคุณภาพสูงเท่านั้น แต่ยังสามารถปรับแต่งโซลูชันการชดเชยพลังงานรีแอกทีฟที่ครอบคลุม รวมถึงตัวเก็บประจุอัจฉริยะ เครื่องปฏิกรณ์ และโมดูลกรองตามลักษณะโหลดของผู้ใช้ ช่วยให้ผู้ใช้ปรับปรุงตัวประกอบกำลังได้อย่างมีประสิทธิภาพ ลดการสูญเสียในสายการผลิต และหลีกเลี่ยงค่าปรับสำหรับค่าธรรมเนียมการควบคุมพลังงาน หากคุณมีความต้องการใด ๆ โปรดปรึกษาinfo@gyele.com.cn- ให้ Geyue Electric พร้อมศิลปะการจัดวางที่สวยงามและโซลูชันการชดเชยพลังงานรีแอกทีฟที่เชื่อถือได้ ปกป้องประสิทธิภาพการใช้พลังงานและความเสถียรของระบบไฟฟ้าของคุณ
