เครื่องปฏิกรณ์ในตู้ชดเชยแรงดันไฟฟ้าต่ำ: อุปกรณ์ที่จำเป็นหรือค่าใช้จ่ายเพิ่มเติม?

ตู้ชดเชยในโรงงานของคุณมักจะเผาไหม้ตัวเก็บประจุ- หรือการวัดพบว่าฮาร์มอนิกของกริดพลังงานมีขนาดใหญ่เกินไปและแม้แต่สวิตช์ก็สามารถมองเห็นได้เมื่อเปิดและปิดตัวเก็บประจุ เหตุผลสำหรับความเสียหายต่อตัวเก็บประจุอาจเป็นการขาดเครื่องปฏิกรณ์แบบซีรีส์ เนื่องจากในตารางพลังงาน 400V มีข้อเสียสองประการเมื่อตัวเก็บประจุเชื่อมต่อโดยตรงกับกริดพลังงาน หนึ่งคือกระแสกระแทกจะไปถึงจุดสูงสุดในขณะที่กำลังเปิดใช้งานซึ่งง่ายต่อการเผาขั้วต่อสวิตช์ ประการที่สองคือกระแสฮาร์มอนิกมีขนาดใหญ่เกินไปซึ่งจะทำให้ตัวเก็บประจุร้อนขึ้นอย่างจริงจังหรือแม้กระทั่งการเผาไหม้ ติดตั้งเครื่องปฏิกรณ์ที่มีพารามิเตอร์ที่เหมาะสมสามารถแก้ปัญหาทั้งสองนี้ได้อย่างมีประสิทธิภาพ บทความนี้จะอธิบายว่าเครื่องปฏิกรณ์เป็นอุปกรณ์ที่จำเป็นหรือไม่โดยการอธิบายหลักการทำงานของเครื่องปฏิกรณ์บทบาทที่เล่นในตู้ชดเชยและผลการดำเนินงานจริง

หลักการทำงานของแรงดันไฟฟ้าต่ำเครื่องปฏิกรณ์ซีรีส์

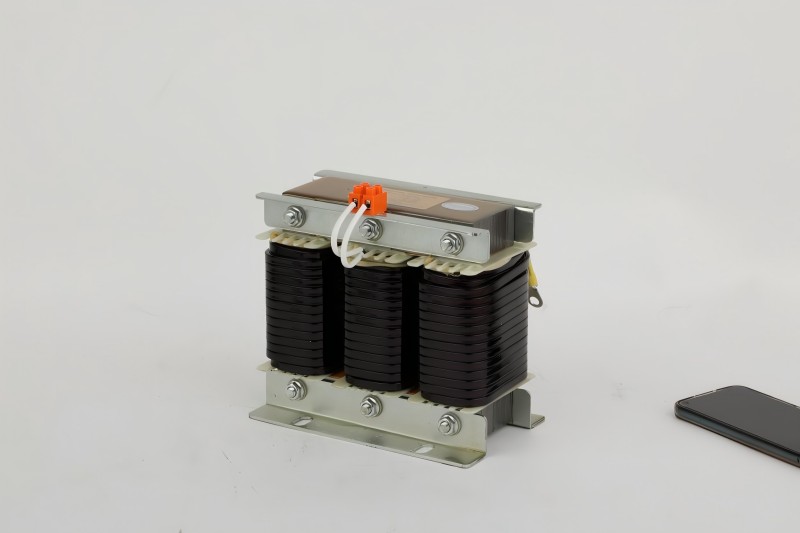

เครื่องปฏิกรณ์ประกอบด้วยแกนเหล็กและขดลวดซึ่งเชื่อมต่อเป็นอนุกรมด้านหน้าของตัวเก็บประจุของตู้ชดเชย เมื่อกระแสผ่านขดลวดแกนเหล็กจะสร้างสนามแม่เหล็กซึ่งสามารถต้านทานการเปลี่ยนแปลงของกระแสไฟฟ้าได้ ในขณะที่ตัวเก็บประจุมีพลังกระแสไฟฟ้าจะเพิ่มขึ้นอย่างกะทันหันและสนามแม่เหล็กจะสร้างแรงย้อนกลับซึ่งจะ จำกัด กระแสแรงกระแทกไปยังช่วงที่ปลอดภัย เมื่อกระแสจรจัดความถี่สูงถูกสร้างขึ้นในกริดพลังงานขดลวดจะสร้างความต้านทานที่แข็งแกร่งขึ้นทำให้กระแสไฟฟ้าถูกแปลงเป็นความร้อนและบริโภค ผ่านการดำเนินการเหล่านี้ตัวเก็บประจุได้รับการปกป้องจากผลกระทบของกระแสมากเกินไปและความเสียหายจากความร้อนสูงเกินไป

บทบาทของเครื่องปฏิกรณ์ในตู้ชดเชย

ดังที่ได้กล่าวไว้ในหลักการทำงานข้างต้นเครื่องปฏิกรณ์สามารถยับยั้งกระแสขนาดใหญ่ที่เกิดจากตัวเก็บประจุพลังงานเมื่อมีพลังภายใน 10 เท่าของค่าปกติให้ปกป้องหน้าสัมผัสสวิตช์จากการหลอมละลายและการเชื่อม ฟังก์ชั่นนี้คือการป้องกันไม่ให้อุปกรณ์เผาไหม้เมื่อเปิดใช้งาน ฟังก์ชั่นอื่นคือการสกัดกั้นเสียงรบกวนความถี่สูง ฟังก์ชั่นทั้งสองของเครื่องปฏิกรณ์สามารถยืดอายุของตัวเก็บประจุได้ ตัวเก็บประจุในตู้ชดเชยที่ไม่มีเครื่องปฏิกรณ์อาจถูกทิ้งใน 2 ปี หลังจากติดตั้งเครื่องปฏิกรณ์ตู้ชดเชยสามารถใช้งานได้นานกว่า 8 ปีซึ่งจะช่วยลดค่าใช้จ่ายในการบำรุงรักษาได้อย่างมาก ฟังก์ชั่นทั้งสองนี้ไม่สามารถแทนที่ได้ด้วยส่วนประกอบอื่น ๆ ตู้ชดเชยที่ไม่มีเครื่องปฏิกรณ์จะถูกเผาอย่างหลีกเลี่ยงไม่ได้เมื่อเปิดใช้งานหรือตัวเก็บประจุจะได้รับความเสียหายในแบทช์ซึ่งสะท้อนถึงความจำเป็นของเครื่องปฏิกรณ์

วิธีเลือกเครื่องปฏิกรณ์แบบซีรีย์ที่เหมาะสม

ในการเลือกเครื่องปฏิกรณ์ที่เหมาะสมมีสองด้านหลัก: หนึ่งคือการเลือกอัตราการตอบสนองที่เหมาะสมและอีกด้านหนึ่งคือการเลือกความสามารถในการพกพาปัจจุบันที่เหมาะสม

อัตราการเกิดปฏิกิริยาหมายถึงความต้านทานความต้านทานของเครื่องปฏิกรณ์ต่อกระแสไฟฟ้าความถี่สูง หากเป็นเครื่องจักรในโรงงานเช่นเครื่องมือเครื่องจักรเครื่องฉีดขึ้นรูปหรืออุปกรณ์อื่น ๆ หรือการผลิตพลังงานไฟฟ้าโซลาร์เซลล์ให้เลือกกเครื่องปฏิกรณ์ด้วยอัตราการเกิดปฏิกิริยา 7%เนื่องจากสามารถบล็อกฮาร์โมนิกความถี่สูง 250Hz ที่สร้างขึ้นโดยอุปกรณ์เหล่านี้ หากเป็นหน้าจอ LED ขนาดใหญ่ในห้างสรรพสินค้าแหล่งจ่ายไฟคอมพิวเตอร์ส่วนกลางหรืออุปกรณ์กองชาร์จจากนั้นเลือกเครื่องปฏิกรณ์ที่มีอัตราปฏิกิริยา 14%เนื่องจากสามารถบล็อกฮาร์โมนิก 150Hz ที่สร้างขึ้นโดยอุปกรณ์เหล่านี้

นอกจากนี้จำเป็นต้องเลือกกำลังการผลิตปัจจุบันที่เหมาะสม กระแสที่ได้รับอนุญาตให้ผ่านเครื่องปฏิกรณ์จะต้องมากกว่า 1.35 เท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับของตัวเก็บประจุ เพราะในการดำเนินการจริงฮาร์มอนิกในกริดพลังงานจะเพิ่มกระแสรวมและอัตรากำไรขั้นต้นที่เพียงพอจะต้องสงวนไว้เพื่อหลีกเลี่ยงการโอเวอร์โหลดและการเผาไหม้ของขดลวดเครื่องปฏิกรณ์

ในระยะสั้นเลือก 7% สำหรับเครื่องจักรจากโรงงานและ 14% สำหรับหน้าจอ LED กระแสของเครื่องปฏิกรณ์เท่ากับกระแสตัวเก็บประจุคูณด้วย 1.35 หลังจากการประกอบให้สัมผัสปลอกเครื่องปฏิกรณ์ หากไม่ร้อนนานกว่าสามวินาทีก็มีคุณสมบัติ

ผลการดำเนินงานจริง

เมื่อตู้ชดเชยของโรงงานปั๊มไม่ได้ติดตั้งเครื่องปฏิกรณ์อุณหภูมิการทำงานของตัวเก็บประจุสูงถึง 85 องศาเซลเซียสเกินมาตรฐานระดับชาติที่ 70 องศาเซลเซียส เกือบ 40% ของตัวเก็บประจุจะหมดไปทุกปี หลังจากติดตั้งไฟล์เครื่องปฏิกรณ์ 7%อุณหภูมิของตัวเก็บประจุลดลงเหลือประมาณ 55 องศาเซลเซียสและสัดส่วนของฮาร์มอนิกส์ในกริดพลังงานลดลงจาก 19% เป็น 6% อายุการใช้งานของตัวเก็บประจุขยายจากค่าเฉลี่ยสองปีเป็นมากกว่าแปดปี การเปลี่ยนแปลงนี้ทำให้อุปกรณ์ทำงานได้อย่างเสถียรและประหยัดค่าใช้จ่ายในการบำรุงรักษา
